Betriebsanleitung SIPLACE 80S-20/F4/F4-6 1 Betriebssicherheit Ausgabe 03/98 ab S oftwareversion SR.403.xx 1.1 Sicherheitshinweise 1 - 5 GEF AHR ∆ ! ∆ ! ∆ ! Diese M aschine wird elek trisch betriebe n. Beim B etrieb el ek…
1 Betriebssicherheit Betriebsanleitung SIPLACE 80S-20/F4/F4-6
1.1 Sicherheitshinweise Ausgabe 03/98 ab Softwareversion SR.403.xx
1 - 4
1.1.3 Bestimmungsgemäßer Gebrauch
WARNUNG ∆
!
∆
!
Das Produkt darf nur für die in den Katalogen und den technischen Beschreibungen vorgesehenen Einsatz-
fälle und nur in Verbindung mit von Siemens empfohlenen bzw. zugelassenen Fremdgeräten und -komponen-
ten verwendet werden.
Der einwandfreie und sichere Betrieb des Produktes setzt sachgemäßen Transport, sachgemäße Lagerung,
Aufstellung und Montage sowie sorgfältige Bedienung und Instandhaltung voraus.
1.1.4 Betriebssicherheit
WARNUNG ∆
!
∆
!
Zur Aufrechterhaltung der Betriebssicherheit müssen folgende Punkte unbedingt beachtet werden:
– Öffnen Sie niemals eine der beiden Schutzhauben, wenn Sie mit dem Ablauf und der Funktion der
Maschine nicht vollständig vertraut sind! Die Schutzhauben dürfen während des Betriebes nur dann geöff-
net werden, wenn Sie dazu in dieser Betriebsanleitung oder im Dialog mit der Stationssoftware aufgefor-
dert werden!
– Der Schlüsselschalter darf nur von qualifiziertem und geschultem Personal entriegelt werden!
Der Schlüsselschalter darf während des Betriebes nur dann entriegelt werden, wenn Sie dazu in dieser
Betriebsanleitung oder im Dialog mit der Stationssoftware aufgefordert werden!
– Bringen Sie bei eingeschalteter Station niemals Ihren Kopf oder Ihre Arme in den Verfahrbereich des Por-
tals!
– Änderungen irgendwelcher Art dürfen auf keinen Fall vorgenommen werden, solange über deren Auswir-
kung für die Gesamtfunktion der Anlage keine volle Klarheit besteht!
– Das Einrichten, Umrüsten und Instandhalten der Stationen ist nur von entsprechend geschultem Personal
vorzunehmen!
– Verwenden Sie nur Originalersatzteile und autorisiertes Zubehör der Fa. Siemens AG. Die Verwendung
anderer Teile beeinträchtigt die Sicherheit und kann die Haftung für die daraus entstehenden Folgen auf-
heben.
– Die Betriebssicherheit der SMD -Bestückautomaten ist nur bei bestimmungsgemäßer Verwendung der
SMD -Bestückautomaten und Beachtung der Betriebsanleitung gewährleistet.
– Der Maschinenschlüssel und der Schlüssel für den Schlüsselschalter sind so aufzubewahren, daß sie nur
qualifiziertem Personal zugänglich sind!
– Falls Eingriffe nötig sind, für die sich in Ihrem Betrieb kein ausreichend geschultes Personal findet, beauf-
tragen Sie unbedingt einen Servicetechniker der Fa. Siemens AG! Ansprüche jedweder Art, die durch
unsachgemäßem Eingriff Schäden oder Folgeschäden verursacht haben, werden von der Siemens AG
abgelehnt!
– Die Bediener der Maschine dürfen nur solche Tätigkeiten ausführen, für die sie ausreichend eingewiesen
sind und die sie vollständig beherrschen!
– Beachten Sie die speziellen Sicherheitsvorschriften Ihres Landes!
Betriebsanleitung SIPLACE 80S-20/F4/F4-6 1 Betriebssicherheit
Ausgabe 03/98 ab Softwareversion SR.403.xx 1.1 Sicherheitshinweise
1 - 5
GEFAHR ∆
!
∆
!
∆
!
Diese Maschine wird elektrisch betrieben. Beim Betrieb elektrischer Geräte stehen zwangsläufig bestimmte
Teile unter gefährlicher Spannung!
Schalten Sie den Hauptschalter aus und trennen Sie den Automaten von der Netzversorgung, wenn Sie
Arbeiten an stromführenden Teilen durchführen
Das Nichtbeachten sämtlicher Hinweise kann zu Tod, schweren Körperverletzungen und/oder erheblichen
Sachschäden führen!
1.1.5 Sicherheitshinweise zu den BE-Visionsystemen am 80F
4
bzw.
80F
4
-6-Automaten
GEFAHR ∆
!
∆
!
∆
!
An den Sicherheitseinrichtungen des 80F
4
bzw. 80F
4
-6 Automaten oder am IC- bzw. Flip-Chip-Modul dürfen
keinerlei Änderungen oder Manipulationen vorgenommen werden!
Die optische Strahlung der IC- bzw. Flip-Chip-Kamera entspricht der Laserklasse 1, solange die Kamera fest
im Automaten installiert und die Schutzhauben geschlossen sind (EN 60825-1 bzw. IEC 825).
Abb. 1.1.1 Kennzeichnung der Laserklasse 1
Laser Klasse 1
1 Betriebssicherheit Betriebsanleitung SIPLACE 80S-20/F4/F4-6
1.1 Sicherheitshinweise Ausgabe 03/98 ab Softwareversion SR.403.xx
1 - 6

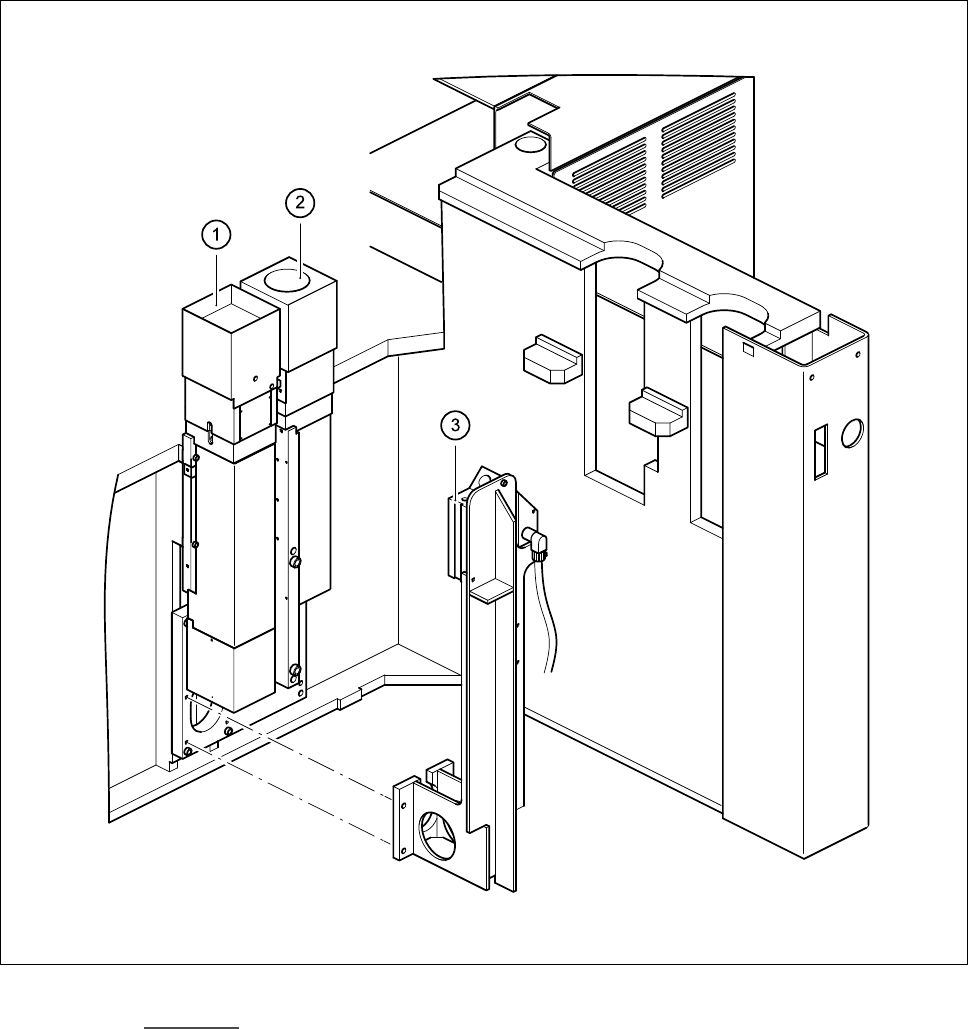

Abb. 1.1.2 IC- und Flip-Chip-Kamera, Koplanaritäts-Lasermodul
-Legende zu Abb. 1.1.2
1 IC-Kamera 2 Flip-Chip-Kamera
3 Koplanaritäts-Lasermodul
