Betriebsanleitung SIPLACE 80S-20/F4/F4-6 9 Instandhaltung/Wartung
Ausgabe 07/97 ab Softwareversion SR.403.xx 9.3 Maschinenständer
9 - 31
● Öffnen Sie danach den Absperrhahn der Druckluftzuführung (siehe Punkt 12 der Abb. 9.3.5 Seite 9 - 29).
Das Nadelventil schließt selbständig.
9.3.5.17 Filterpatrone tauschen, Filterschale reinigen
HINWEIS
Diese Arbeit wird durchgeführt, wenn sich keine Bauelemente an den Bestückköpfen befinden, da der Auto-
mat für diese Arbeit abgeschaltet werden muß.
GEFAHR OOO
• Schalten Sie den Automaten am Hauptschalter aus und trennen Sie ihn von der Netzversorgung.
• Unterbrechen Sie die Druckluftzuführung mit dem Absperrhahn an der Drucklufteinheit.
● Entfernen Sie die Abdeckplatte über der Drucklufteinheit (siehe Abb. 9.1.1 Seite 9 - 3).
● Drehen Sie zusätzlich die Druckluftzuführung am Absperrhahn der Drucklufteinheit ab (siehe Abb. 9.3.5
Seite 9 - 29).
● Warten Sie etwas, bis sich der Druck in den Leitungen abgebaut hat.
WARNUNG OO
Drücken Sie keinesfalls das Nadelventil mit einem Schraubendreher nach oben, um den Leitungsdruck
abzulassen.
● Beide Manometer (siehe Punkte 4 und 11 der Abb. 9.3.5 Seite 9 - 29) zeigen den Wert 0 an.
● Montieren Sie die Filterschale ab, indem Sie diese um 45° drehen und nach unten abziehen (Bajonettver-
schluß).
● Reinigen Sie bei Bedarf die Filterschale. Verwenden Sie dazu keine scharfen Reinigungsmittel, sondern
nur Seifenwasser.
● Leeren Sie den Kondenswasserbehälter.
● Drehen Sie die Stützfeder heraus und nehmen Sie die Dichtungsscheibe ab.
● Ziehen Sie die Filterpatrone nach unten heraus.
● Schieben Sie die neue Filterpatrone ein.
● Setzen Sie die Dichtung auf die Gewindestange und schrauben Sie danach die Stützfeder auf. Die
schwarze Kunststoffscheibe muß in die Filterschale eingelegt sein.
● Schrauben Sie die Filterschale wieder auf.
● Öffnen Sie den Absperrhahn der Druckluftzuführung (siehe Abb. 9.3.5 Seite 9 - 29).
● Schalten Sie den Automaten am Hauptschalter wieder ein.
● Kontrollieren Sie den Druck an den beiden Manometern:
– Betriebsdruck des linkes Manometers: 5,6 bar
– Betriebsdruck für den Stopper am rechten Manometer: Stopper: 2,3 bar
9 Instandhaltung/Wartung Betriebsanleitung SIPLACE 80S-20/F4/F4-6
9.3 Maschinenständer Ausgabe 07/97 ab Softwareversion SR.403.xx
9 - 32
HINWEIS
Wenn Sie durch Austausch der Filterpatronen die Anzeige 5,0 bar und 2,3 bar nicht erreichen, so liegen
andere Ursachen vor, wie im Abschnitt 9.3.5.14, Seite 9 - 28 beschrieben.
● Setzen Sie die Abdeckplatte wieder ein.
Betriebsanleitung SIPLACE 80S-20/F4/F4-6 9 Instandhaltung/Wartung
Ausgabe 07/97 ab Softwareversion SR.403.xx 9.3 Maschinenständer
9 - 33
9.3.6 Leeren des Abwurfbehälters für den IC-Kopf (SIPLACE 80F
4
/F
4
-6)
Die Anordnung dieses Abwurfbehälters am Maschinenständer sehen Sie in Abb. 9.3.6.
● Der Automat ist am Hauptschalter ausgeschaltet und die Schutzhauben sind geöffnet.
● Kontrollieren Sie zunächst, ob die z-Achse (Pinole) in ihrer oberen Endstellung steht. Wenn nicht, so liegt
eine Störung vor. Verständigen Sie den SMD-Service der Fa. Siemens AG.
● Verschieben Sie das Portal von Hand vom Abwurfbehälter weg. Fassen Sie dazu nur das Portal und nicht
den Bestückkopf an!
● Heben Sie den Abwurfbehälter von der Magnetplatte senkrecht nach oben ab und achten Sie darauf, daß
keine Bauelemente in den Arbeitsbereich des Automaten fallen.
● Setzen Sie den leeren Behälter wieder mittig auf die Magnetplatte.

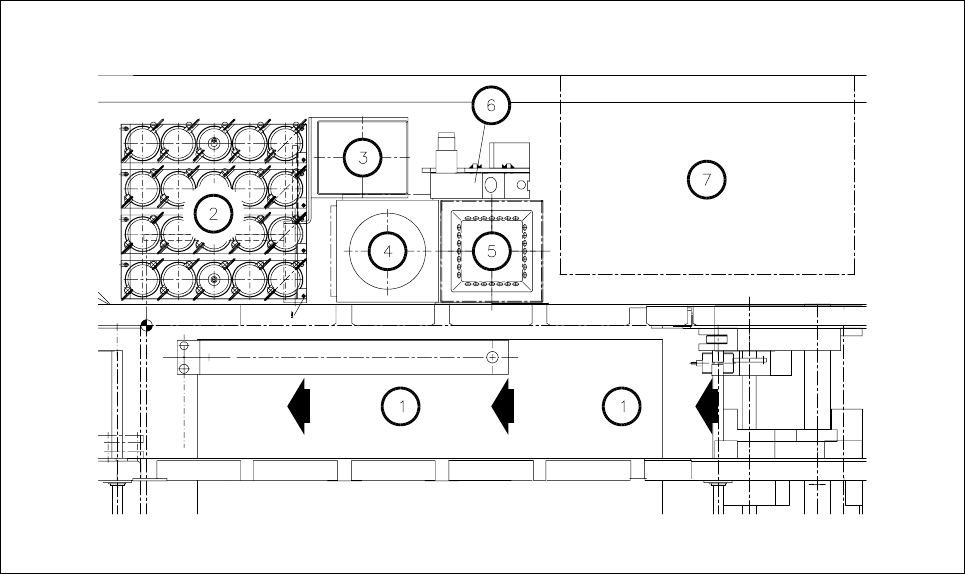

Abb. 9.3.6 Abwurfbehälter für den IC-Kopf leeren, Anordnung am Maschinenständer
- Legende zu Abb. 9.3.6
1 Leiterplattentransportrichtung
2 Pipettenwechsler IC-Kopf
3 Abwurfbehälter für IC-Kopf
4 Flip-Chip-Sensor
5 IC-Sensor
6 Koplanaritätsmodul
7 Wafflepackwechsler
