9.5.6.8 Fehlermeldungen, die auf eine zu große Leichtgängigkeit der Ventile schlie-
ßen lassen
Während des Referenzlaufs können aufgrund der zu großen Leichtgängigkeit der Ventile folgende Fehler-
meldungen ausgegeben werden:
Während des Bestückbetriebs können aufgrund der zu großen Leichtgängigkeit der Ventile folgende Fehler-
meldungen ausgegeben werden:
Beim Abwerfen
Beim Abholen, Bestücken:
Dabei unterscheidet man, je nach Schrittmotorbewegung zwei Fälle:
1. Fehlermeldungen, die während der Schrittmotorbewegung zwischen 0° und 90° ausgegeben werden:
Dabei wird der Ventilstößel bewegt, das Vakuum wird ein-/ bzw. ausgeschaltet:
2. Fehlermeldung, die während der Schrittmotorbewegung zwischen 90° und 180° ausgegeben wird:
Der Ventilstößel wurde bewegt, der Schrittmotorantrieb fährt in die Ruheposition.
HINWEIS
Die Fehlermeldung Nr. 2327 kann auch dann ausgegeben werden, wenn Fehler bei der Schrittmotorbewe-
gung zwischen 0° und 90° aufgetreten sind.
9.5.7 Pipettenaufstellung für den 12er Revolverkopf
Die Pipettenaufstellung für den 12er-Revolverkopf finden Sie in Abschnitt 17.2.1 dieser Betriebsanleitung.
Fehlernummer Fehlermeldung
2311 Ventilstellantrieb Abholen/Bestücken nicht zu initialisieren
2313 Ventilstellantrieb Abwerfen nicht zu initialisieren
Tab. 9.5.1 Fehlermeldungen während des Referenzlaufs
Fehlernummer Fehlermeldung
2297 Schrittmotor für Abwerfen defekt
Tab. 9.5.2 Fehlermeldung während des Bestückbetriebs beim Abwerfen von Bauelementen
Fehlernummer Fehlermeldung
2331 Fehler in Ventilstellantrieb Abholen/Bestücken (beim Abholen)
2334 Fehler in Ventilstellantrieb Abholen/Bestücken (beim Bestücken)
Tab. 9.5.3 Fehlermeldungen beim Abholen/Bestücken, Schrittmotorbewegung zwischen 0° und 90°
Fehlernummer Fehlermeldung
2327 Stern wegen Ventilstellantrieb Abholen/Bestücken nicht zu drehen
Tab. 9.5.4 Fehlermeldung beim Abholen/Bestücken, Schrittmotorbewegung zwischen 90° und 180°
9 Instandhaltung/Wartung Betriebsanleitung SIPLACE 80S-20/F4/F4-6
9.5 12er Revolverkopf (10000) Ausgabe 07/97 ab Softwareversion SR.403.xx
9 - 60
Betriebsanleitung SIPLACE 80S-20/F4/F4-6 9 Instandhaltung/Wartung
Ausgabe 07/97 ab Softwareversion SR.403.xx 9.6 IC-Kopf (SIPLACE 80F4/80F4-6)
9 - 61
9.6 IC-Kopf (SIPLACE 80F
4
/80F
4
-6)
9.6.1 Vorbereitende Arbeiten
● Wählen Sie ’Funktionen Portal 1’ → ’IC-Kopffunktionen’ → ’Pipette ablegen’.
● Schalten Sie den Automaten am Hauptschalter aus. Öffnen Sie die Schutzhaube/Schwenktüre.
● Beachten Sie den Sicherheitshinweis zum Koplanaritäts-Lasermodul in Abschnitt 9.1

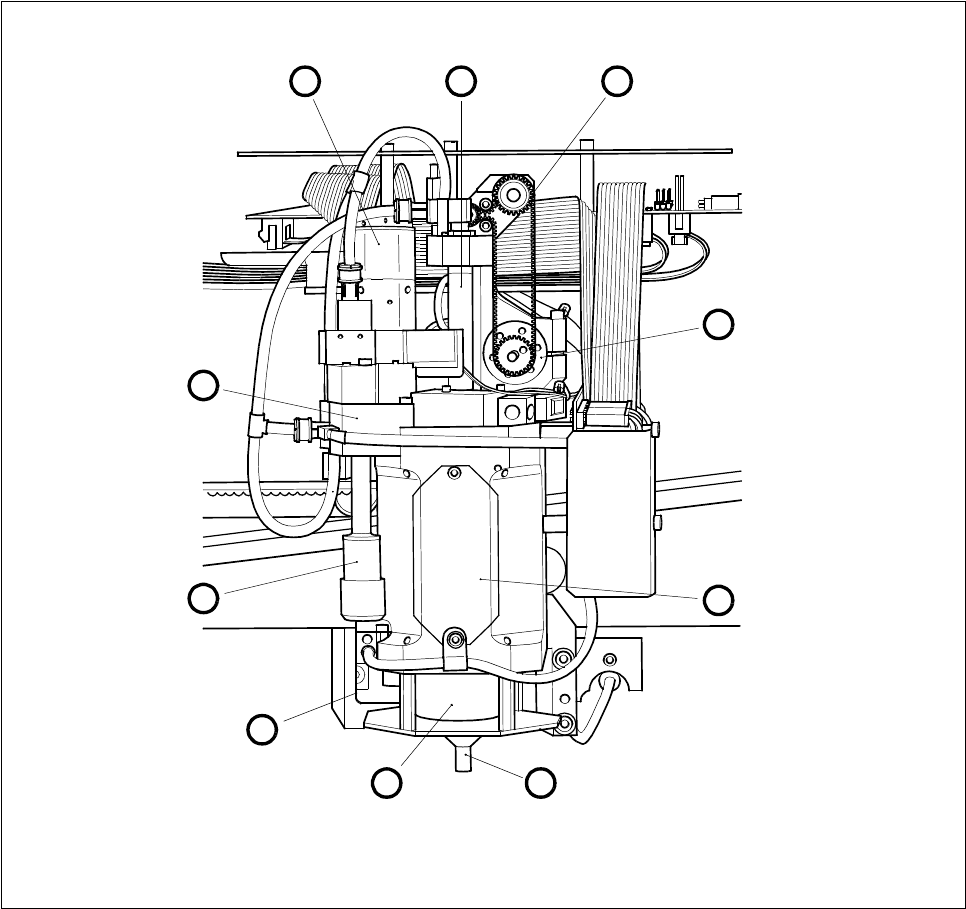

Abb. 9.6.1 Anordnung der zu wartenden Baugruppen am IC-Kopf
- Legende zu Abb. 9.6.1
1 Motor/Tacho dr-Achse 6 Pipette
2 Vakuumdüse (eingebaut) 7 Abdeckung
3 Schalldämpfer 8 Motor/Tacho z-Achse
4 Deckel 9 Zahnriemen z-Achse
5 Encoderflansch 10 Pinole IC-Kopf
1 10 9
8
7
6
5
4
3
2
