9 Instandhaltung/Wartung Betriebsanleitung SIPLACE 80S-20/F4/F4-6
9.6 IC-Kopf (SIPLACE 80F4/80F4-6) Ausgabe 07/97 ab Softwareversion SR.403.xx
9 - 68

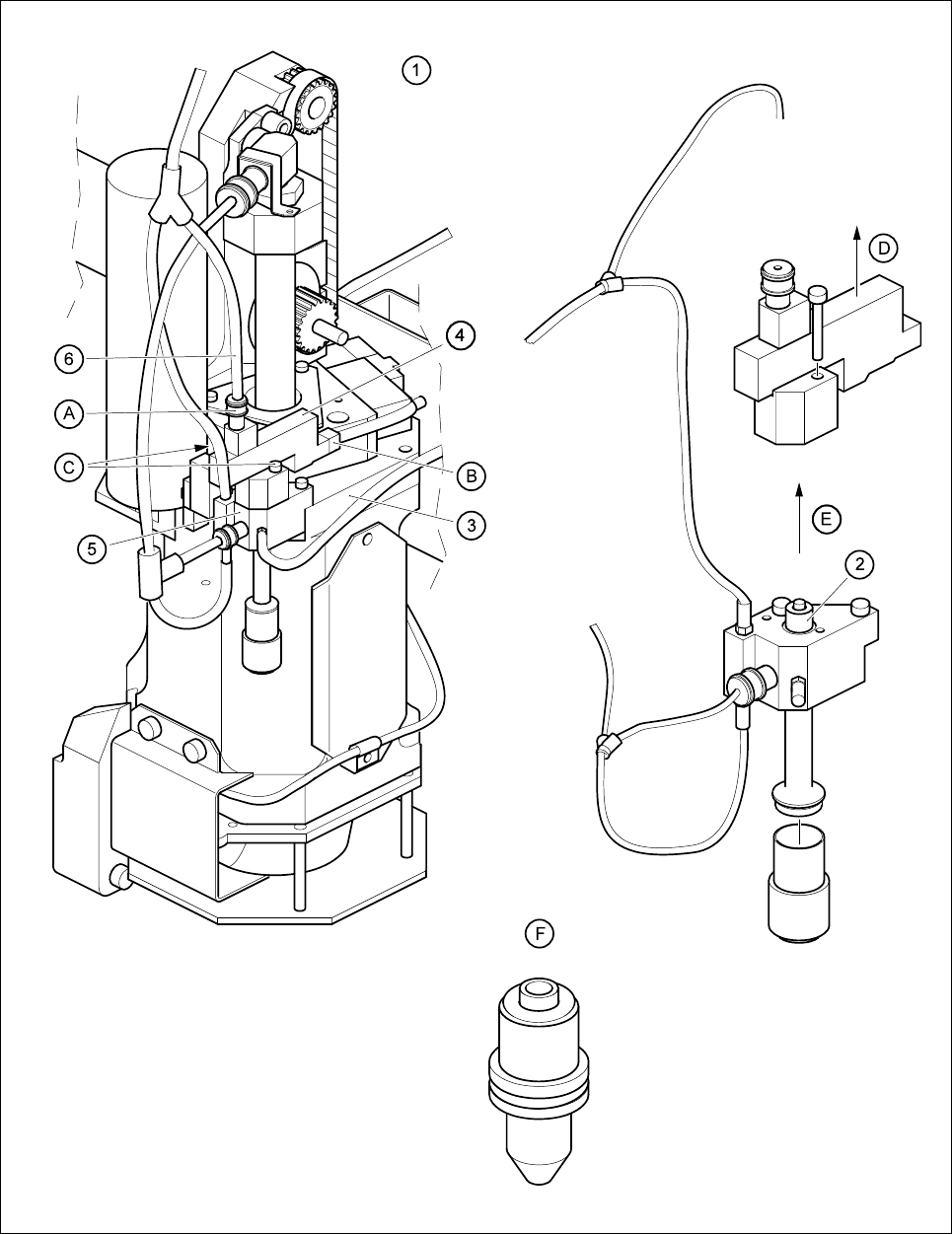

Abb. 9.6.6 Vakuumdüse für die Wartung ausbauen
Betriebsanleitung SIPLACE 80S-20/F4/F4-6 9 Instandhaltung/Wartung
Ausgabe 07/97 ab Softwareversion SR.403.xx 9.6 IC-Kopf (SIPLACE 80F4/80F4-6)
9 - 69
- Legende zu Abb. 9.6.6
1 Ansicht in Montagerichtung des Bestückkopfes
2 Vakuumdüse
3 IC-Kopf
4 Ventil (Vakuum)
5Klotz
6 Druckluftversorgungsleitung
- Arbeitsfolge zu Abb. 9.6.6
A Schieben Sie den roten Klemmring an der Spannzange nach unten und ziehen Sie den Druckluftschlauch
ab.
B Lösen Sie die Steckverbindung am Magnetventil.
C Lösen Sie die zwei Innensechskantschrauben M3 zur Befestigung des Ventils mit Klotz am Vakuum-
erzeuger.
D Heben Sie das Magnetventil zusammen mit dem Klotz nach oben ab.
E Ziehen Sie die Vakuumdüse senkrecht nach oben heraus und warten Sie sie (siehe Abschnitt 9.6.5.3).
F Bauen Sie die Vakuumdüse in umgekehrter Reihenfolge wieder ein.

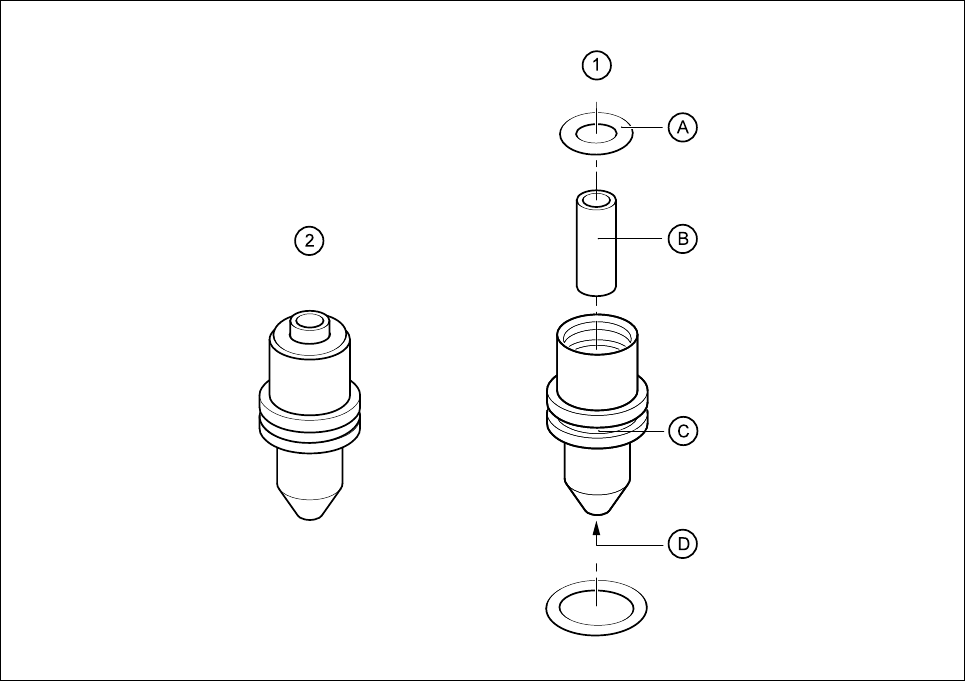

Abb. 9.6.7 Vakuumdüse und O-Ringe warten
- Legende zu Abb. 9.6.7
1 ’Vakuumdüse komplett’ warten
2 ’Vakuumdüse komplett’ ausgebaut
9 Instandhaltung/Wartung Betriebsanleitung SIPLACE 80S-20/F4/F4-6
9.6 IC-Kopf (SIPLACE 80F4/80F4-6) Ausgabe 07/97 ab Softwareversion SR.403.xx
9 - 70
- Arbeitsfolge zu Abb. 9.6.7
A Reinigen Sie die O-Ringe mit Alkohol und fetten Sie diese sparsam mit Unisilkon L250L.
B Reinigen Sie Außen- und Innendurchmesser.
C Reinigen Sie die Ringnut.
D Reinigen Sie die Venturidüse.
● Bauen Sie den Vakuumerzeuger in umgekehrter Reihenfolge wieder ein.
● Öffnen Sie die Druckluft am Absperrhahn der Drucklufteinheit und schalten Sie den Automaten ein.
● Kontrollieren Sie den Betriebsdruck (siehe Abb. 9.3.5 bzw. Abb. 9.3.6) und montieren Sie die Abdeckung
am Maschinenständer.
9.6.6 Pipetten warten
Führen Sie die Wartung der Pipetten im Anschluß an die Wartung des Aufnahmesterns durch.
9.6.6.4 Vorbereitende Arbeiten
HINWEIS
Die Artikelnummern der Pipetten und Membranen finden Sie in Abschnitt 9.6.7, Seite 9 - 75.
Arbeitsmittel: Pipettenentnahmewerkzeug, ab Artikel-Nr. 00311448-01
Sie haben die aktuelle Pipette bereits durch Anwahl von ’Funktionen Portal 1’ → ’IC-Kopffunktionen’ →
’Pipette ablegen’ in den Pipettenwechsler abgelegt.
● Notieren Sie die Pipettentypen und die zugehörigen Garagennummern. Sie benötigen diese Zuordnung,
wenn Sie die Pipettentypen später wieder einsetzen. Die Festlegung der Garagennummern zeigt Ihnen
Abb. 9.6.11.
● Entfernen Sie alle Pipetten mit Hilfe des Pipetten-Entnahmewerkzeugs aus dem Pipettenwechsler. Gehen
Sie dazu vor, wie in Abb. 9.6.8 dargestellt.
- Legende zu Abb. 9.6.8
1 Pipetten-Entnahmewerkzeug
2 Pipette im Pipettenwechsler
3 Drehrichtung: Pipette nach dem Einsetzen im Pipettenwechsler verriegeln
- Arbeitsfolge zu Abb. 9.6.8 - Pipettenentnahme
A Setzen Sie das Werkzeug in die Pipette ein.
B Zum Entriegeln der Pipette im Pipettenwechsler drehen Sie das Werkzeug im Uhrzeigersinn.
C Heben Sie die entriegelte Pipette mit dem Werkzeug nach oben heraus.
D Halten Sie die Pipette fest und drehen Sie das Werkzeug entgegen dem Uhrzeigersinn heraus.
