- Arbeitsfolge zu Abb. 9.6.10
A Ziehen Sie die Hülse ab.
B Entnehmen Sie die Membrane.
C Reinigen Sie die Hülse vor dem Wiedereinbau mit Alkohol und trocknen Sie diese.
D Reiben Sie die Aufnahmefläche der neuen Membrane sparsam mit Talkum ein und halten Sie sie absolut
fettfrei.
∆
!
Schieben Sie die Hülse beim Einbauen ein, so weit es geht.
9.6.6.7 Pipetten in den Pipettenwechsler einsetzen
● Setzen Sie die gewarteten Pipetten (anhand der bei Entnahme erstellten Notizen) in der richtigen Zuord-
nung von Hand in den Pipettenwechsler ein.
● Setzen Sie nacheinander in jede Pipette das Pipettenentnahmewerkzeug ein und drehen Sie die Pipette
entgegen dem Uhrzeigersinn, bis diese im Pipettenwechsler verriegelt ist. Heben Sie das Werkzeug senk-
recht nach oben ab.
● Schließen Sie die Schutzhauben und Schwenktüren und schalten Sie den Automaten ein.
● Lassen Sie sich die Zuordnung der Pipetten zur Garagennummer durch folgende Anwahl anzeigen:
’Funktionen Portal 1’ → Pipettenwechslerkonfiguration’
HINWEIS
Diese Funktion können Sie nur dann anwenden, wenn Sie die aktuelle Pipette nicht von Hand, sondern,
wie angegeben, mit der Funktion "Pipette ablegen" abgelegt haben.
● Am Bildschirm wird eine Tabelle mit den Garagennummern (Abholplatznummern) und der Ist-/Sollbele-
gung angezeigt. Setzen Sie die Pipetten entsprechend der ’IST’-Belegung in den Pipettenwechsler ein.
● Kontrollieren Sie, ob die Pipetten wieder richtig verriegelt sind.
HINWEIS
Nicht ordnungsgemäß verriegelte Pipetten führen zu Fehlern beim Aufnehmen der Pipette, falsch zuge-
ordnete Pipetten zu Fehlern beim Aufnehmen der Bauelemente.
● Beim Start des Bestückablaufs wird dann automatisch die laut Bestückprogramm aktuelle Pipette aufge-
nommen.
Betriebsanleitung SIPLACE 80S-20/F4/F4-6 9 Instandhaltung/Wartung
Ausgabe 07/97 ab Softwareversion SR.403.xx 9.6 IC-Kopf (SIPLACE 80F4/80F4-6)
9 - 75

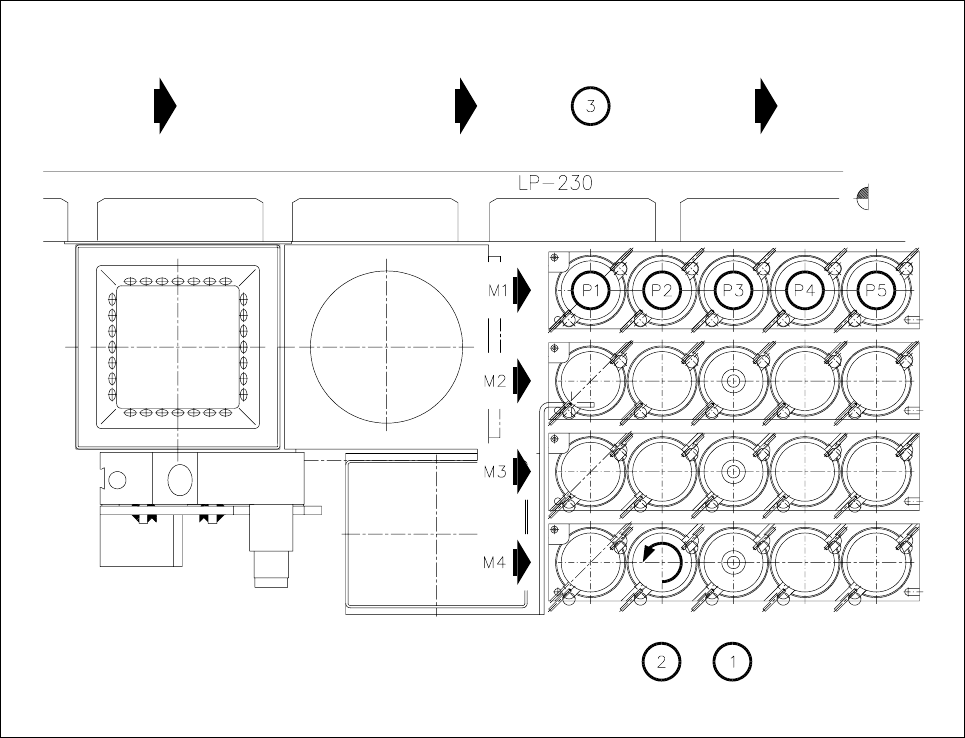

Abb. 9.6.11 Festlegung der Garagennummern im Pipettenwechsler
- Legende zu Abb. 9.6.11
1 Pipettenwechsler
2 Pipette gegen den Uhrzeigersinn drehen, bis sie verriegelt ist.
3 LP-Transportrichtung
9.6.7 Pipettenaufstellung für den IC-Kopf
Die Pipettenaufstellung für den IC-Kopf finden Sie in Abschnitt 17.2.2 dieser Betriebsanleitung.
