9.7 6er Revolverkopf (8000)

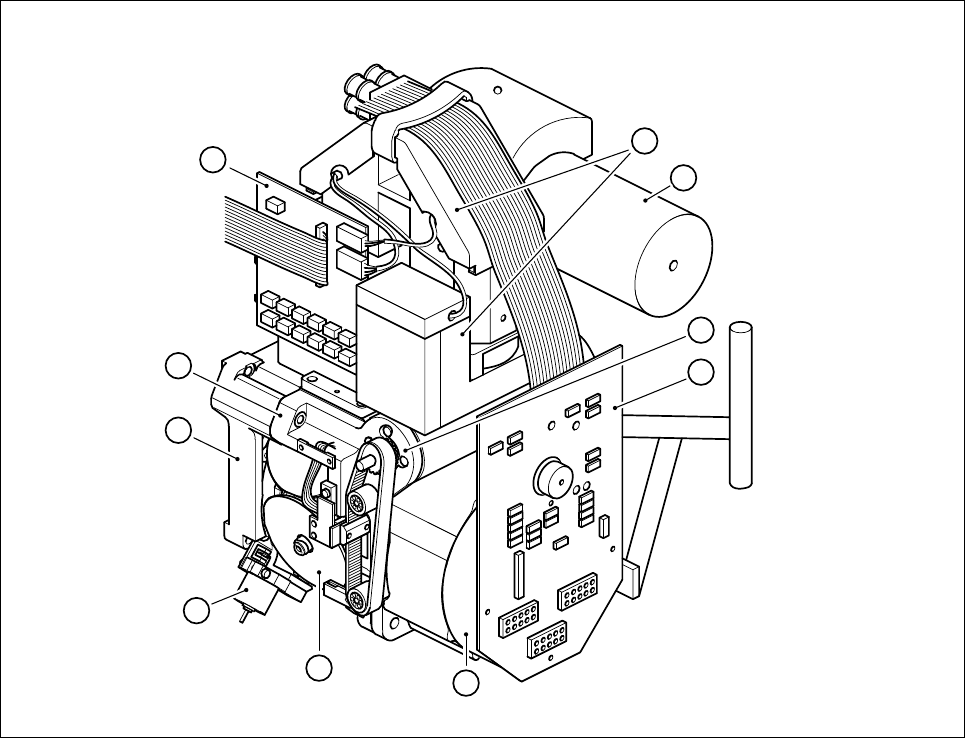

Abb. 9.7.1 6er Revolverkopf, Abdeckung abgenommen
- Legende zu Abb. 9.7.1
1 Pinole (6 Stück)
2 Motor Ventilstellantrieb ’Abwurf’
3Rückteil
4 Vorderteil
5 Platine für BE-Beleuchtung
6 BE-Kamera mit Optiksystem und Beleuchtung
7 Schalldämpfer
8 Antriebsmotor Z-Achse
9 Zwischenverteilerplatine
10 Sternantrieb
7
6
9
8
10
1
2
3
4
5
9 Instandhaltung/Wartung Betriebsanleitung SIPLACE 80S-20/F4/F4-6
9.7 6er Revolverkopf (8000) Ausgabe 07/97 ab Softwareversion SR.403.xx
9 - 78

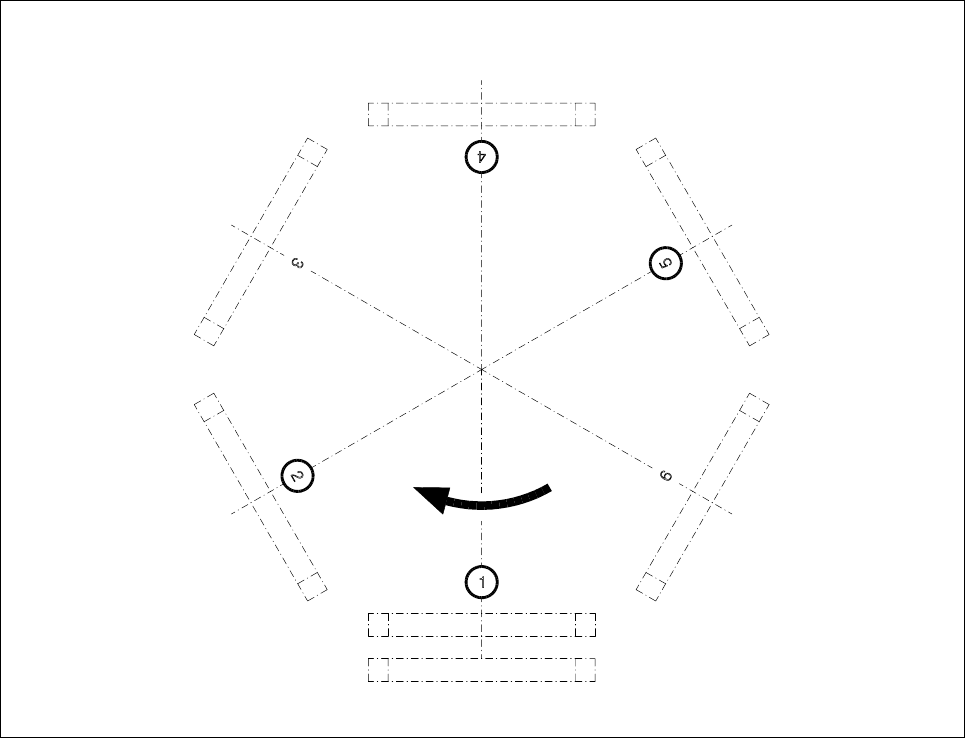

9.7.1 Übersicht über die Sternstationen 1 - 6
Abb. 9.7.2 Übersicht über die Funktionalität der Sternstationen 1 - 6
- Legende zu Abb. 9.7.2
1 Bauelement aufnehmen/bestücken
2 Bauelement abwerfen und Stelle für Pinolenentnahme
3 Sternstation ohne Funktion
4 Optik BE-Visionsystem
5 Bauelement drehen
6 Sternstation ohne Funktion
