9 Instandhaltung/Wartung Betriebsanleitung SIPLACE 80S-20/F4/F4-6 9.8 Wafflepackwechsler Ausgabe 07/97 ab Softwareversion SR.403.xx 9 - 92 9.8.2 W afflepackwechsler warten Der Waf flepack wechsle r wird im Zu samme nhang…
Betriebsanleitung SIPLACE 80S-20/F4/F4-6 9 Instandhaltung/Wartung
Ausgabe 07/97 ab Softwareversion SR.403.xx 9.8 Wafflepackwechsler
9 - 91
9.8 Wafflepackwechsler
Die Anordnung des Wafflepackwechslers am Automaten SIPLACE 80F
4
bzw. 80F
4
-6 sehen Sie in Abb. 9.1.2
Seite 9 - 4.
9.8.1 Luftfilter des Elektronikeinschubs reinigen
● Saugen Sie den Luftfilter LZ60 an der Gehäuseunterseite des Elektronikeinschubs mit dem Staubsauger
ab.
Abb. 9.8.1 Luftfilter am Elektronikeinschub des WPW
- Legende zu Abb. 9.8.1
1 Elektronikeinschub
A Luftfilter absaugen
9 Instandhaltung/Wartung Betriebsanleitung SIPLACE 80S-20/F4/F4-6
9.8 Wafflepackwechsler Ausgabe 07/97 ab Softwareversion SR.403.xx
9 - 92
9.8.2 Wafflepackwechsler warten
Der Wafflepackwechsler wird im Zusammenhang mit jedem zweiten bzw. vierten Intervall der Leergurt-
schneideinrichtung gewartet und dabei vom Automaten ausgebaut.
HINWEIS
Führen Sie die Wartung immer erst nach dem Leerfahren des Wafflepackwechslers bzw. vor der Umrüstung
des Wafflepackwechslers durch. Während des Aus- und Einbaus des Wafflepackwechslers sollten in der
Regel keine Bauelemente in den Magazinen liegen, da diese leicht herausfallen und Störungen im Bestück-
ablauf verursachen könnten. Sind dennoch die Magazine vor Wartung des Wafflepackwechslers bzw. der
Leergurtschneideinrichtung noch nicht leergefahren, so übertragen Sie vor Entnahme jedes Magazinträgers
die am Lift eingravierten Spurnummern mit einem wasserfesten Folienstift auf den Magazinträger.
Sie brauchen diese Zuordnung, wenn Sie die Magazinträger später wieder einsetzen wollen. Legen Sie nun
den Magazinträger inkl. Magazin ab. Verändern Sie dabei nicht die Drehstellung der Magazine im Magazinträ-
ger!

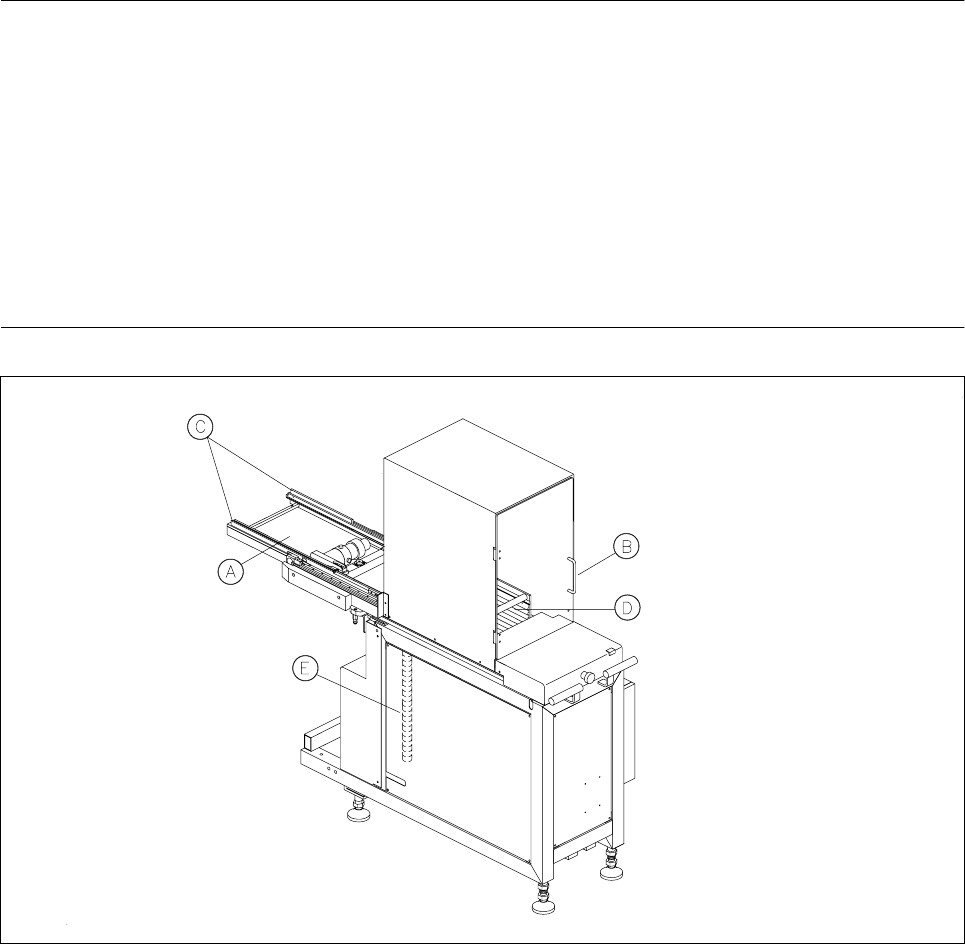

Abb. 9.8.2 Wartung des Wafflepackwechslers
- Arbeitsfolge zu Abb. 9.8.2
A Bringen Sie den Lift in Stellung ’Nachfüllen’
B Öffnen Sie die Schutztüre
C Warten Sie die Führungsschienen
D Schmiernippel zugänglich
E Warten Sie die z-Hubachse (Gewindespindel)
Betriebsanleitung SIPLACE 80S-20/F4/F4-6 9 Instandhaltung/Wartung
Ausgabe 07/97 ab Softwareversion SR.403.xx 9.8 Wafflepackwechsler
9 - 93
9.8.3 Vorbereitende Arbeiten
● Falls die Magazine noch nicht leer sind, verfahren Sie den Lift bis zur Nachfüllposition. Öffnen Sie die
Schutztüre des Wafflepackwechslers und entnehmen Sie die Magazinträger vom Lift. Beachten Sie den
Hinweis am Anfang des Abschnitts 9.8.2,
Seite 9 - 92. Schließen Sie die Schutztüre.
● Schieben Sie einen Magazinträger zwischen den Positionen 10 und 26 in den Magazinspeicher ein und
fördern Sie den Magazinträger in den Automaten. Der WPW verfährt den Lift auf etwa halbe Positions-
höhe. Die Schmiernippel der Hubachse sind dadurch zugänglich.
● Schalten Sie den Automaten am Hauptschalter aus. Lösen Sie die Steckverbindungen des Wafflepack-
wechslers an der linken Seite des Maschinenständers (Schnittstellenstecker und Stecker für die Stromver-
sorgung).
● Heben Sie den WPW mit der Hubeinrichtung an und schieben Sie ihn aus dem Automaten.
9.8.4 Führungsschienen warten
● Öffnen Sie die Schutztüre des Wafflepackwechslers.
● Reinigen Sie die beiden Führungsschienen für den Magazin-Transport (siehe Abb. 9.8.2) am gesamten
Umfang und auf der gesamten Länge mit etwas Alkohol und einem Tuch.
● Geben Sie etwas Taschenuhrenöl auf ein sauberes Tuch und reiben Sie damit die gereinigten Flächen
sparsam ein.
● Um alle Stellen der Führungsschienen zu erreichen, verschieben Sie die Aufnahmeplatte für den Magazin-
träger von Hand (siehe Abb. 9.8.3).
● Schließen Sie die Schutzhaube und führen Sie die in Abschnitt 9.8.6, Seite 9 - 95 beschriebenen Arbeiten
durch.
9.8.5 Kugelumlaufspindel und Linearführungen der z-Hubachse war-
ten
Der Lift befindet sich auf halber Höhe.
● Lösen Sie am Wafflepackwechsler mit einem Innensechskantschlüssel der Größe 2,5 die Befestigung des
linken Seitenblechs und nehmen Sie das Blech ab.
● Fetten Sie die Kugelumlaufspindel und die Linearführungen an den Schmiernippeln mit Urethyn E/M2 aus
der Fettpresse (siehe Abb. 9.8.3).
● Wischen Sie größere Fett-/Schmutzansammlungen an den Enden der beiden senkrechten Führungs-
schienen mit einem Tuch mit etwas Alkohol ab.
● Befestigen Sie das linke Seitenblech wieder am Wafflepackwechsler.
