Betriebsanleitung SIPLACE 80S-20/F4/F4-6 10 BE-Handling Ausgabe 07/97 ab Softwareversion SR.403.xx 10.2 Einbau allgemein 10 - 9 10.2 Einb au allgem ein 10.2.1 Vorgehensweise beim Einbau vo n Zuführm odulen 10.2.1.1 Vorbe…
10.1.1.3 Technische Daten Bulkcase Förderer
Bulkcase Förderer
Breite
Spuren pro
Modul
Max. Anzahl
der Module je
Station
Bauelementevorrat Zuführschienen / ab Artikel-Nr. Taktzeit
Stromversor-
gung
Basis
ab Artikel-Nr. 00142318-04
30 mm 2 2 x 20 ca. 5000 St.
0603/045
0603/080
0805/045
0805/060
0805/085
0805/125
Mini-Melf
00142321-02
00142322-01
00142323-02
00142324-01
00142325-01
00142326-01
00142328-01
< 80 ms 30 V-
Tab. 10.1 - 3 Technische Daten Bulkcase Förderer
Betriebsanleitung SIPLACE 80S-20/F4/F4-6 10 BE-Handling
Ausgabe 07/97 ab Softwareversion SR.403.xx 10.2 Einbau allgemein
10 - 9
10.2 Einbau allgemein
10.2.1 Vorgehensweise beim Einbau von Zuführmodulen
10.2.1.1 Vorbereitende Tätigkeiten
●
Wählen Sie den Stellbereich für das zu verwendende Zuführmodul (siehe Rüttler-Konfiguration).
●
Wenn sich der Bestückkopf in der Warteposition befindet. Betätigen Sie den Not-Aus Schalter.
●
Öffnen Sie die Schutzhauben.
●
Beachten Sie, daß die Stellfläche (Bauelementetisch) für das Zuführmodul sauber ist und keine Bauele-
mente den festen Sitz des Moduls beeinflussen. Hinweise zum Reinigen der Stellfläche (Bauelemente-
tisch) finden Sie im Kapitel Instandhaltung (Abschnitt 9.3.3).
10.2.1.2 Vorgehensweise
●
Stellen Sie den Förderer auf die zuvor ausgewählte Spur des BE-Tisches (siehe Rüttler-Konfiguration).
●
Setzen Sie das Modul so ein, daß die Rückseite des Moduls durch die Kugelzentrierung, die Frontseite
durch den entsprechenden Zentrierstift, auf dem Bauelementetisch fixiert wird. Dabei ist es wichtig, daß
die Module gemäß ihrer Breite richtig auf dem Bauelementetisch plaziert werden.

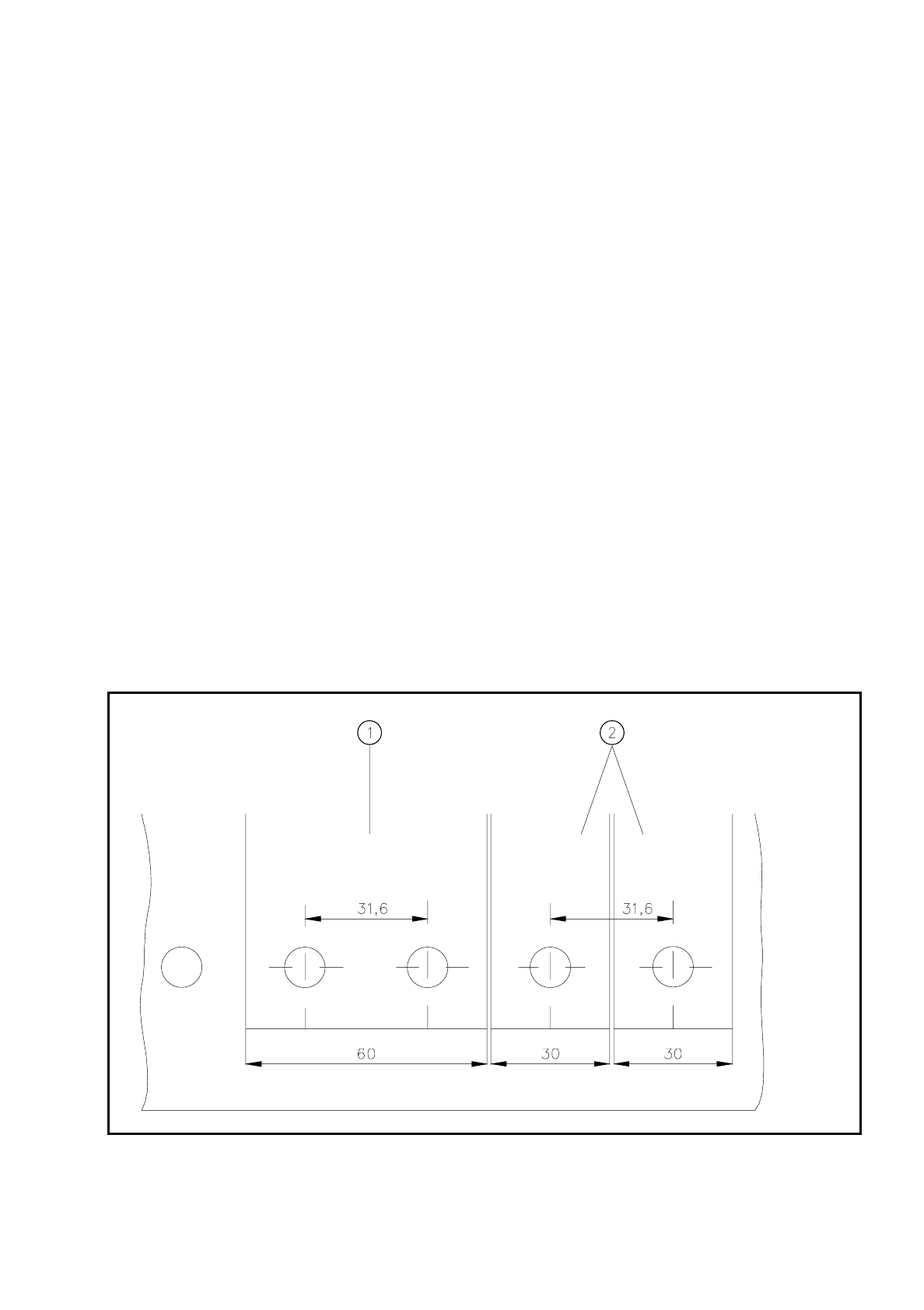

Abb. 10.2.1 Einbau von Modulen der Breite 30 mm und 60 mm
- Legende zu
Abb. 10.2.1
➀
Zuführmodul der Breite 60 mm
➁
Zuführmodul der Breite 30 mm
10 BE-Handling Betriebsanleitung SIPLACE 80S-20/F4/F4-6
10.2 Einbau allgemein Ausgabe 07/97 ab Softwareversion SR.403.xx
10 - 10

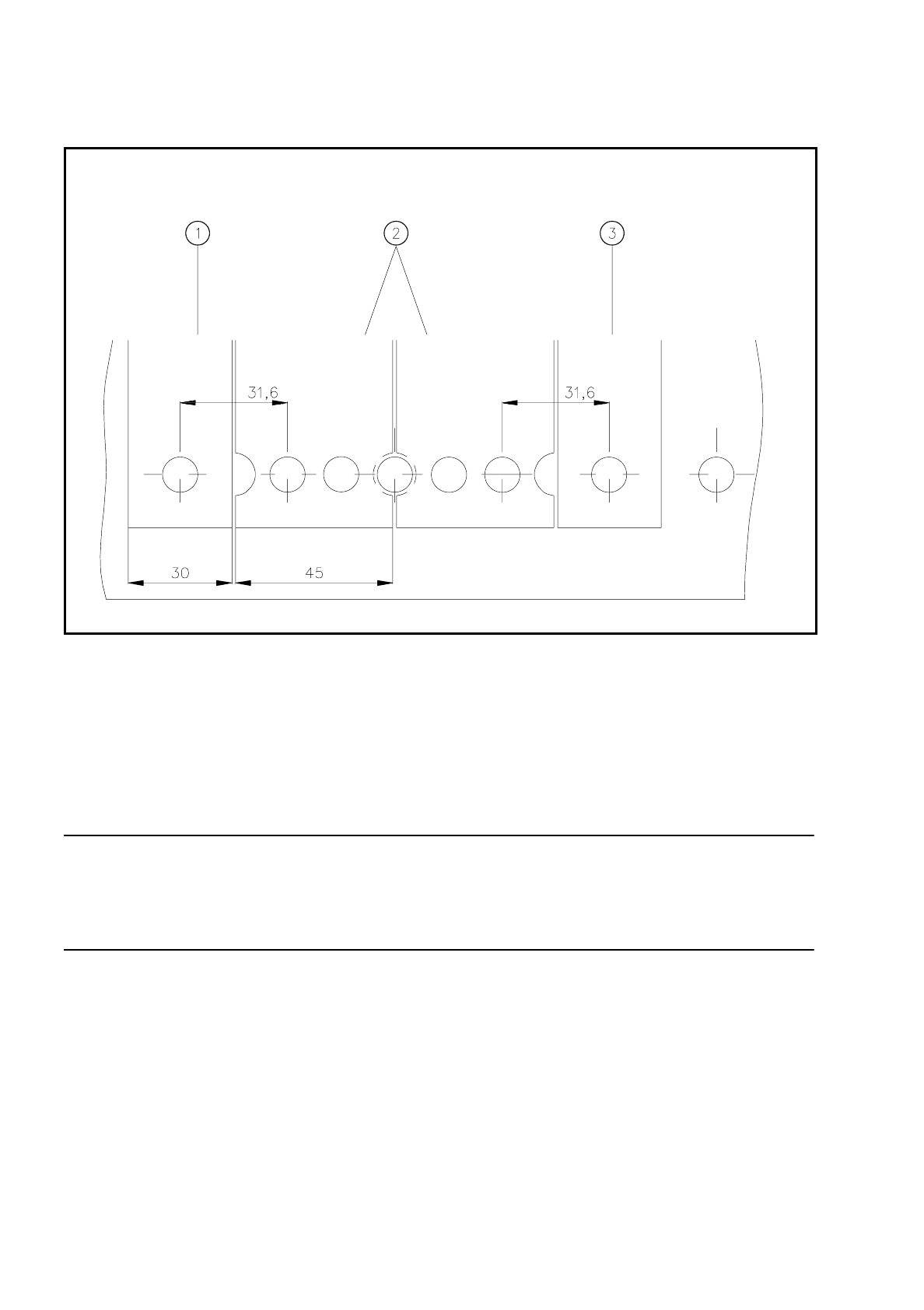

Abb. 10.2.2 Einbau von Modulen der Breite 45 mm
-Legende zu
Abb. 10.2.2
➀
Zuführmodul der Breite 30 mm
➁
Zuführmodule der Breite 45 mm
➂
Zuführmodul der Breite 30 mm
●
Kontrollieren Sie, ob das Modul sicher auf dem Bauelementetisch aufliegt.
●
Schließen Sie den Stecker des Moduls an der Buchse an, die sich unter dem Stellplatz befindet.
HINWEIS
Achten Sie darauf, daß Sie zum Anschluß des Modules unbedingt die zum Stellplatz gehörende Buchse ver-
wenden, da einige Module den Steuerimpuls über diese Buchse bekommen. Es kann sonst möglich sein, daß
der Förderer nicht richtig arbeitet, wenn er nicht an der richtigen Buchse angeschlossen wird.
10.2.1.3 Abschließende Tätigkeiten
●
Schließen Sie die Schutzhauben und schalten Sie die Steuerung wieder ein.
●
Führen Sie gegebenenfalls eine Nachfüllkontrolle (siehe Abschnitt 3.4) durch.
●
Setzen Sie die Bestückung fort.
