Betriebsanleitung SIPLACE 80S-20/F4/F4-6 1 Betriebssicherheit
Ausgabe 03/98 ab Softwareversion SR.403.xx 1.2 Sicherheitseinrichtungen
1 - 15
1.2.2 Eingreifschutz am Ein-/Ausgabeband
GEFAHR ∆
!
∆
!
∆
!
Der Eingreifschutz muß immer auf die Höhe der bearbeiteten Leiterplatte eingestellt werden. Dabei darf nur
so wenig wie möglich Zwischenraum zwischen Eingreifschutz und Schutzleiste sein.
Der Eingreifschutz ist am Eingabe- und Ausgabeband des Leiterplattentransportes montiert.
Stellen Sie die Höhe des Eingreifschutzes an den Langlöchern so ein, daß die bearbeitete Leiterplatte durch-
transportiert werden kann.

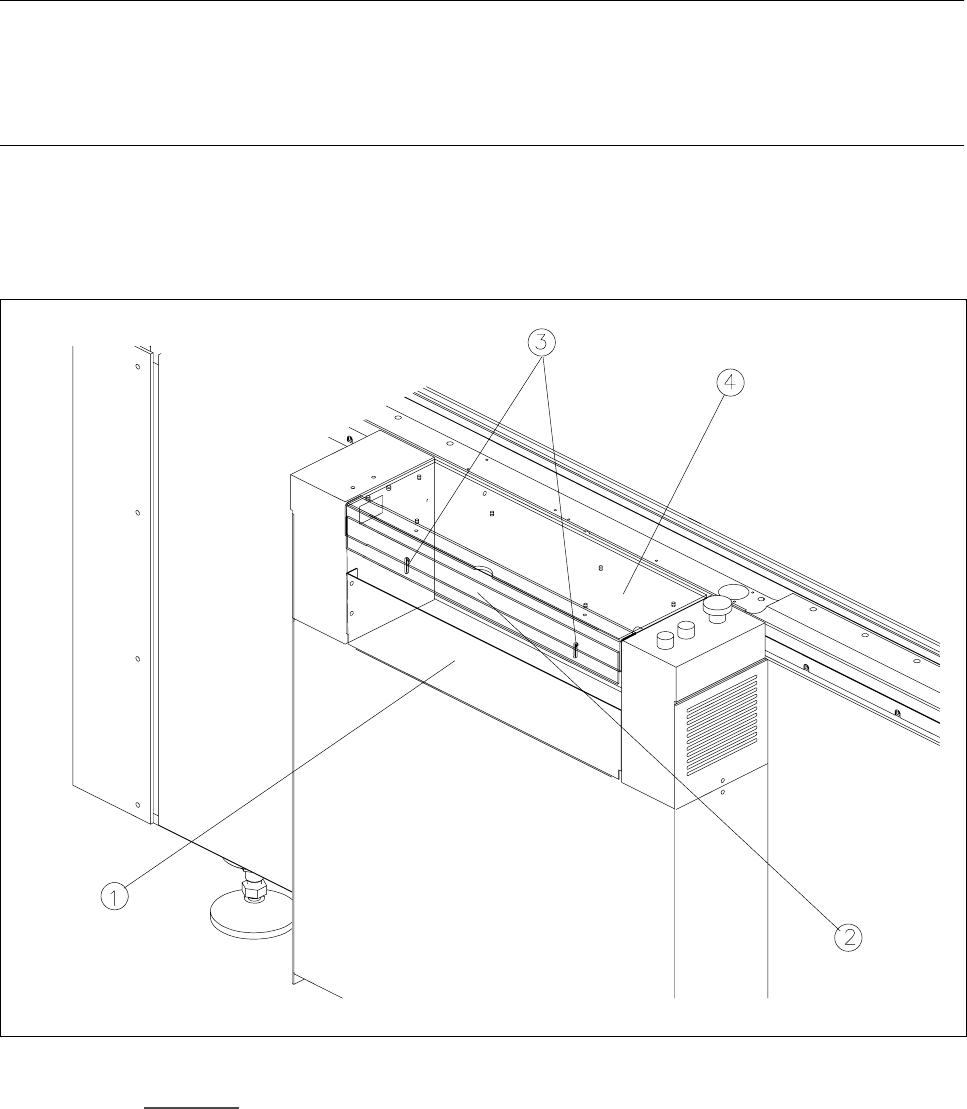

Abb. 1.2.2 Eingreifschutz an SIPLACE 80S20/F
4
/F
4
-6
- Legende zu Abb. 1.2.2
1 Schutzleiste (fest montiert) 2 Eingreifschutz (verstellbar)
3 Langlöcher zur Höhenverstellung 4 Abdeckung
1 Betriebssicherheit Betriebsanleitung SIPLACE 80S-20/F4/F4-6
1.2 Sicherheitseinrichtungen Ausgabe 03/98 ab Softwareversion SR.403.xx
1 - 16
1.2.3 NOT-AUS Schalter und Schlüsselschalter

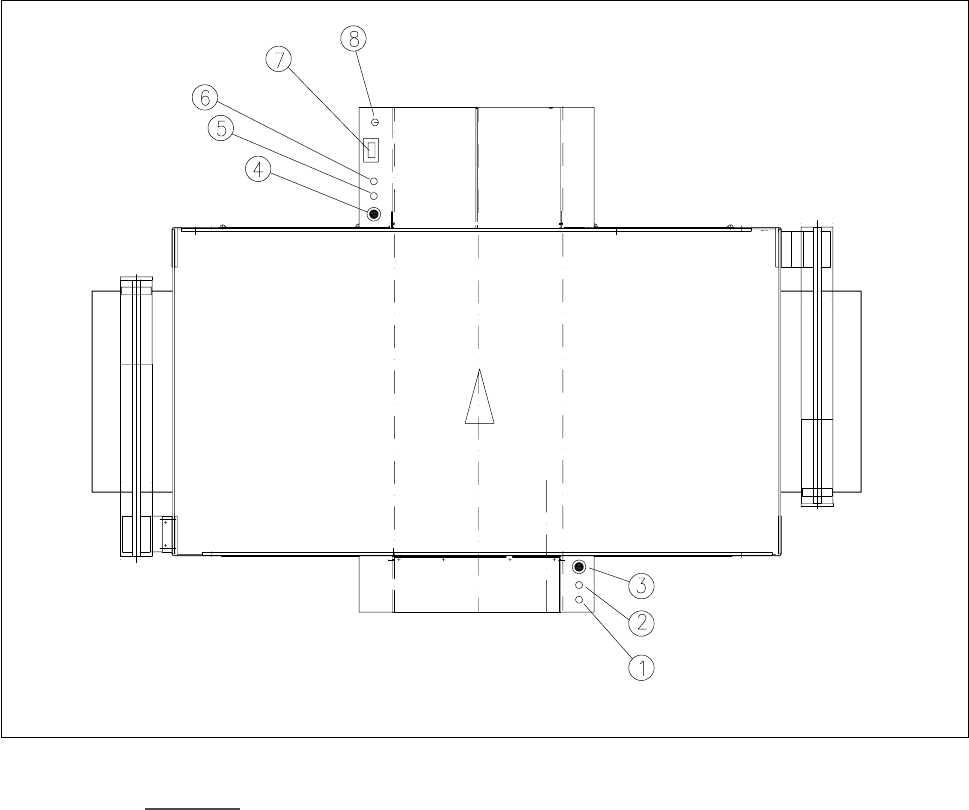

Abb. 1.2.3 Einbauplatz der Schalter
-Legende zu Abb. 1.2.3
1 Halt-Taste 2 Start-Taste
3 Not-Aus Schalter 4 Not-Aus Schalter
5 Start-Taste 6 Halt-Taste
7 Bauelemente Zähler 8 Schlüsselschalter
Betriebsanleitung SIPLACE 80S-20/F4/F4-6 1 Betriebssicherheit
Ausgabe 03/98 ab Softwareversion SR.403.xx 1.2 Sicherheitseinrichtungen
1 - 17
1.2.3.1 Funktionsbeschreibung
● NOT-AUS-Schalter
Bei Betätigung des NOT-AUS-Schalters wird die Steuerspannung der Portalachsen ausgeschaltet. Das
bedeutet, daß die Portalachsen kraftlos sind und keine Gefahr mehr darstellen.
HINWEIS
Die Bestückung wird unterbrochen und kann, nachdem die Anlage wieder funktionsfähig ist, fortgesetzt oder
abgebrochen werden.
● Schlüsselschalter:
Ist der Schlüsselschalter gedreht und werden die Schutzhauben geöffnet, bleiben die Portalachsen sofort ste-
hen. Der Stern kann mit geringer Geschwindigkeit getaktet werden.
WARNUNG ∆
!
∆
!
Trotz aller vom Hersteller vorgesehener Sicherheitsmaßnahmen kann ein unsachgemäßer Betrieb des Auto-
maten schwere Körperverletzungen (z.B. durch das Portal) und/oder erheblichen Sachschaden zur Folge
haben!
Sicherer Betrieb der Maschine setzt voraus, daß diese von qualifiziertem Personal sachgemäß unter Beach-
tung aller Warnhinweise bedient wird!
Bestimmte Aktionen an der Maschine (z.B. Einrichtarbeiten) erfordern eine über den Inhalt dieser Betriebsan-
leitung hinausgehende Schulung.
1.2.4 Eingreifschutz an den Stellplätzen der BE-Tische
GEFAHR ∆
!
∆
!
∆
!
Als Voraussetzung für die Betriebssicherheit, müssen alle Stellplätze mit Zuführmodulen gerüstet sein. Soll-
ten nicht genügend Zuführmodule zur Verfügung stehen, muß anstelle der Module ein Eingreifschutz
("Dummy-Feeder") gerüstet werden.
Dabei stehen Ihnen folgende Varianten zur Verfügung:
Artikel-Nr.: 00116820-01 SIPLACE Eingreifschutz für 1 Stellplatz
Artikel-Nr.: 00116821-01 SIPLACE Eingreifschutz für 6-10 Stellplätze
Artikel-Nr.: 00116822-01 SIPLACE Eingreifschutz für 11-20 Stellplätze
