10 BE-Handling Betriebsanleitung SIPLACE 80S-20/F4/F4-6 10.3 BE-Tische Ausgabe 07/97 ab Softwareversion S R.403.xx 10 - 14
Betriebsanleitung SIPLACE 80S-20/F4/F4-6 10 BE-Handling
Ausgabe 07/97 ab Softwareversion SR.403.xx 10.3 BE-Tische
10 - 13
- Legende zu Abb. 10.3.1
10.3.2.3 Einbau
●
Achten Sie auf saubere Auflageflächen von BE-Tisch und Maschine (
➈
und
➉
).
●
Nehmen Sie mit dem Hubwagen einen BE-Tisch auf und heben Sie den BE-Tisch soweit an, daß dieser
sich beim Hineinschieben in die Maschine nirgendwo verhaken kann.
●
Schieben Sie den BE-Tisch vorsichtig soweit in die Maschine, daß die Zentrierstiftaufnahmelöcher des
BE-Tisches über den Zentrierbolzen stehen (
➃
und
➇
).
●
Lassen Sie den BE-Tisch vorsichtig ab, bis der BE-Tisch auf der Aufnahme des Maschinenständers auf-
liegt.
●
Schließen Sie die Spannhebel (
➆
).
●
Stecken Sie zunächst den flachen Stecker für die Kommunikationssignale an.
●
Setzen Sie die beiden Innensechskantschrauben ein und ziehen Sie diese fest
➄
.
●
Stecken Sie den runden Stecker für die Stromversorgung an.
●
Schließen Sie die Schutzhauben.
●
Entriegeln Sie den NOT-AUS-Taster.
➀
Anschluß für die Kommunikationsschnittstelle
➁
Anschluß für die Stromversorgung des Bauelementewechseltisches
➂
Druckluftanschluß
➃
Bohrungen für die Zentrierbolzen
➄
Innensechskantschrauben für die Befestigung des Bauelementewechseltisches
➅
Stellfläche des BE-Wechseltisches
➆
Horizontalspanner
➇
Zentrierbolzen
➈
Auflageflächen des BE-Tisches
➉
Auflageflächen der Maschinen
A Wechseltischhubwagen einschieben
10 BE-Handling Betriebsanleitung SIPLACE 80S-20/F4/F4-6
10.3 BE-Tische Ausgabe 07/97 ab Softwareversion SR.403.xx
10 - 14
Betriebsanleitung SIPLACE 80S-20/F4/F4-6 10 BE-Handling
Ausgabe 07/97 ab Softwareversion SR.403.xx 10.4 Leergurtschneideeinrichtung an den SIPLACE 80S-20/F4 Automaten
10 - 15
10.4 Leergurtschneideeinrichtung an den SIPLACE
80S-20/F
4
Automaten
10.4.1 Allgemeines
Der Bestückautomat SIPLACE 80S-20/F
4
ist an den Einbauplätzen der beiden BE-Tische mit einer Leergurt-
schneideeinrichtung ausgerüstet. Die Leergurtschneideeinrichtung dient zum Zerschneiden des Gurtabfalls.
Die Schnittstücke des Gurtes fallen in den Abfallbehälter, unterhalb des BE-Tisches.
●
Entleeren Sie täglich diesen Abfallbehälter.

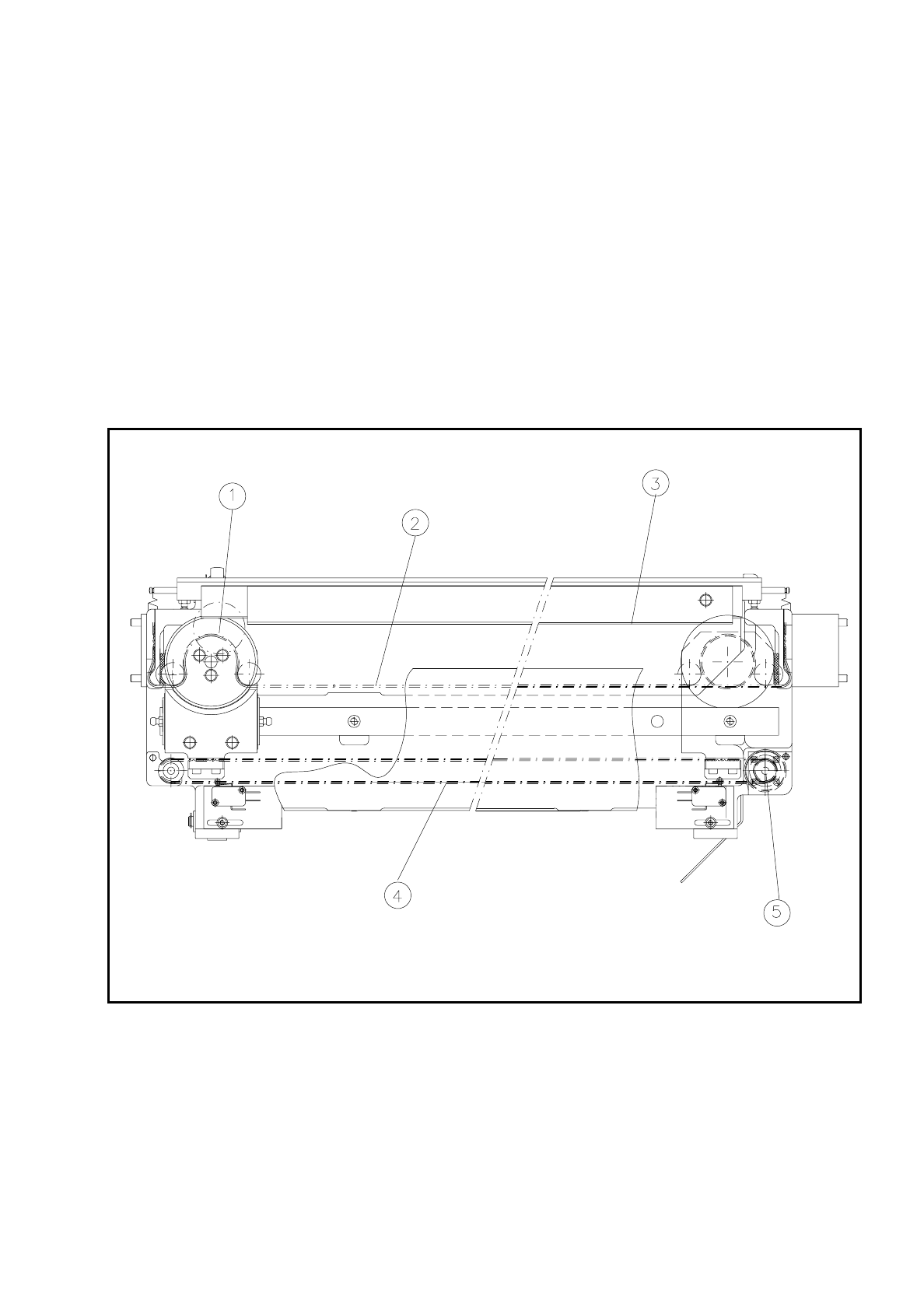

Abb. 10.4.1 Leergurtschneideeinrichtung
- Legende zu
Abb. 10.4.1
➀
Schneidrad
➁
Zahnriemen für Schneidrad
➂
Schneidkante
➃
Antriebszahnriemen
➄
Antriebsmotor
