Betriebsanleitung SIPLACE 80S-20/F4/F4-6 10 BE-Handling Ausgabe 07/97 ab Softwareversion SR.403.xx 10.5 Gurtcontainer (neue Grup pe) 10 - 17 10.5 Gurtcontainer (n eue Gr uppe ) 10.5.1 Allgemeines Es kön nen Spu len mit e…
10 BE-Handling Betriebsanleitung SIPLACE 80S-20/F4/F4-6
10.4 Leergurtschneideeinrichtung an den SIPLACE 80S-20/F4 Automaten Ausgabe 07/97 ab Softwareversion SR.403.xx
10 - 16
10.4.2 Einlegen des Gurtes in die Schneideinrichtung
HINWEIS
Verwenden Sie an den SIPLACE 80S-20/F
4
Bestückautomaten nur die für diesen Automaten vorgesehenen
Gurtzuführmodule. Vor den Zuführmodulen befindet sich der Leergurtleitkanal, in dem die Leergurte abge-
führt werden.
●
Legen Sie den Gurt, wie im entsprechenden Abschnitt beschrieben, in den Förderer ein.
●
Führen Sie den Leergurt, wie in Abb. 10.4.2 dargestellt, in den Leergurtleitkanal der Schneideinrichtung
ein.

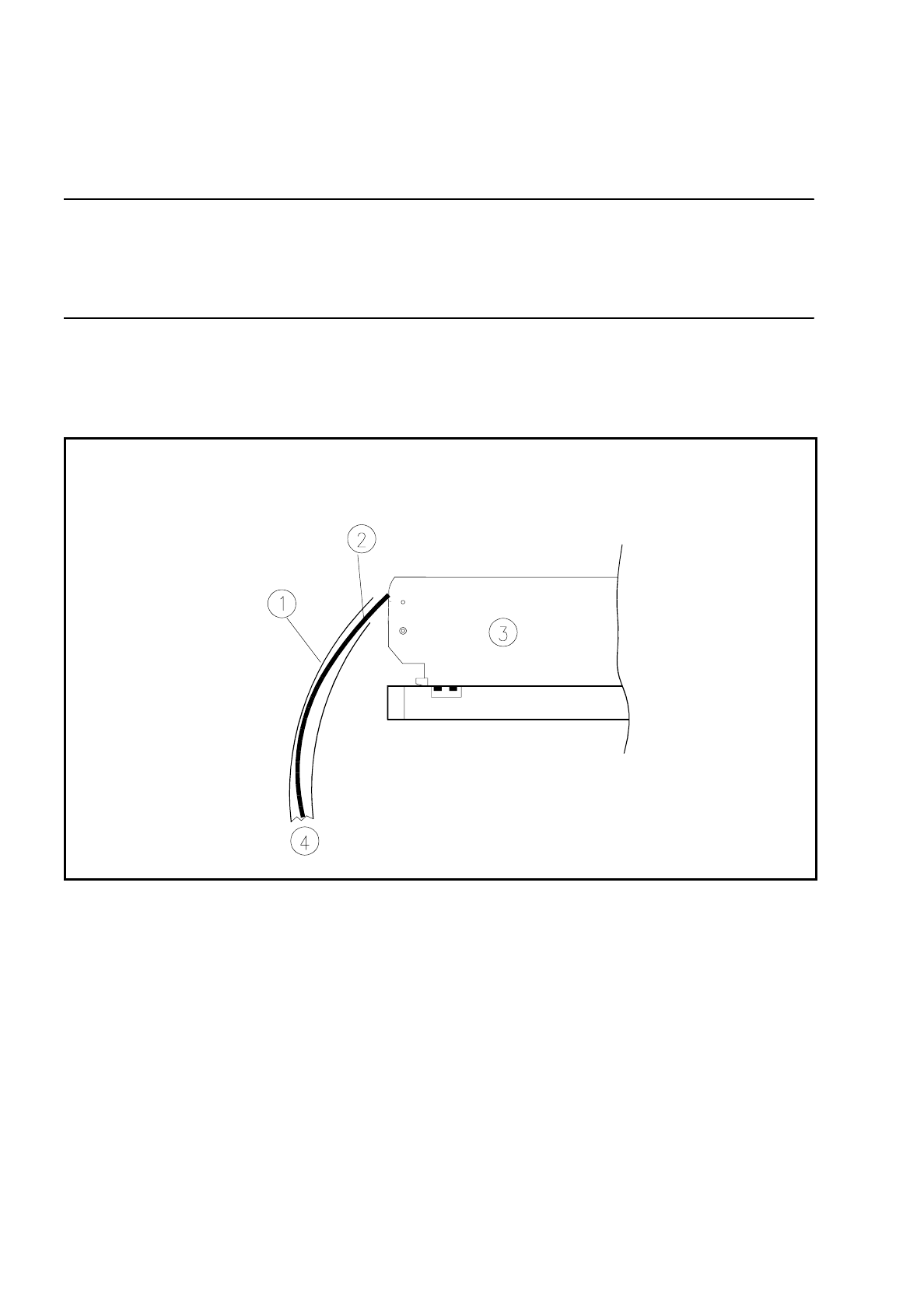

Abb. 10.4.2 Einlegen des Gurtes in die Schneideeinrichtung
-Legende zu
Abb. 10.4.2
➀
Leergurtleitkanal
➁
Leergurt
➂
Gurtzuführmodul
➃
Zur Schneideinrichtung
Betriebsanleitung SIPLACE 80S-20/F4/F4-6 10 BE-Handling
Ausgabe 07/97 ab Softwareversion SR.403.xx 10.5 Gurtcontainer (neue Gruppe)
10 - 17
10.5 Gurtcontainer (neue Gruppe)
10.5.1 Allgemeines
Es können Spulen mit einem Spulendurchmesser von bis zu 15" verwendet werden.
10.5.2 Übersicht

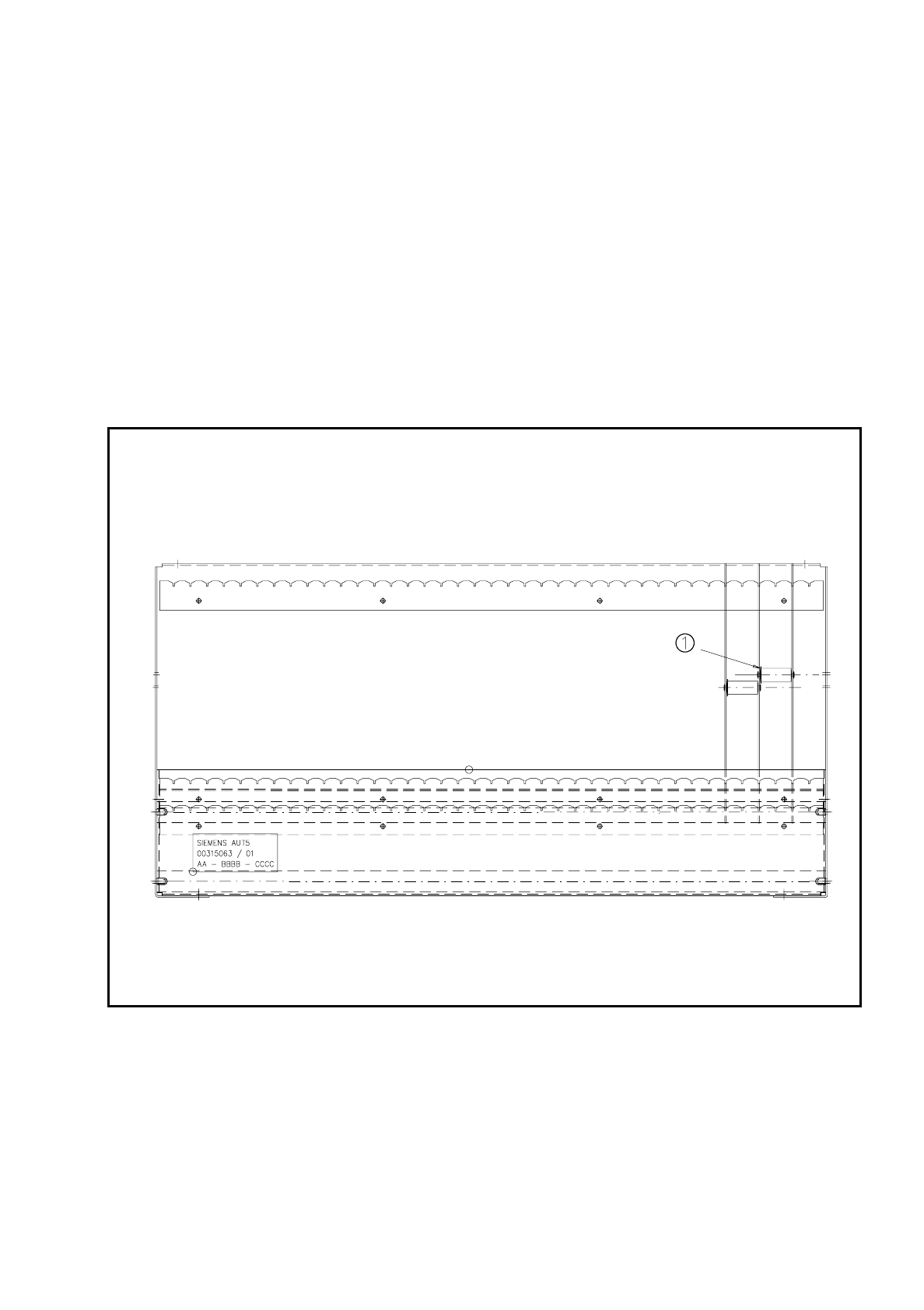

Abb. 10.5.1 Gurtcontainer - Draufsicht
- Legende zu Abb. 10.5.1
➀
Steckachsen sind den Gurtmodulen zugeordnet
–
Teilungsabstand für Zwischenbleche halbiert (15,8 mm)
–
Spulendurchmesser bis max. 15" verarbeitbar
–
15"-Spulen nur im oberen Schlitz oder Auflage auf den Stangen
–
Trennwände sind rückwärts kompatibel
10 BE-Handling Betriebsanleitung SIPLACE 80S-20/F4/F4-6
10.5 Gurtcontainer (neue Gruppe) Ausgabe 07/97 ab Softwareversion SR.403.xx
10 - 18
HINWEIS
Verwenden Sie bei großen Gurtspulen (> 5") Steckachsen, um die Betriebssicherheit der Förderer zu gewähr-
leisten.

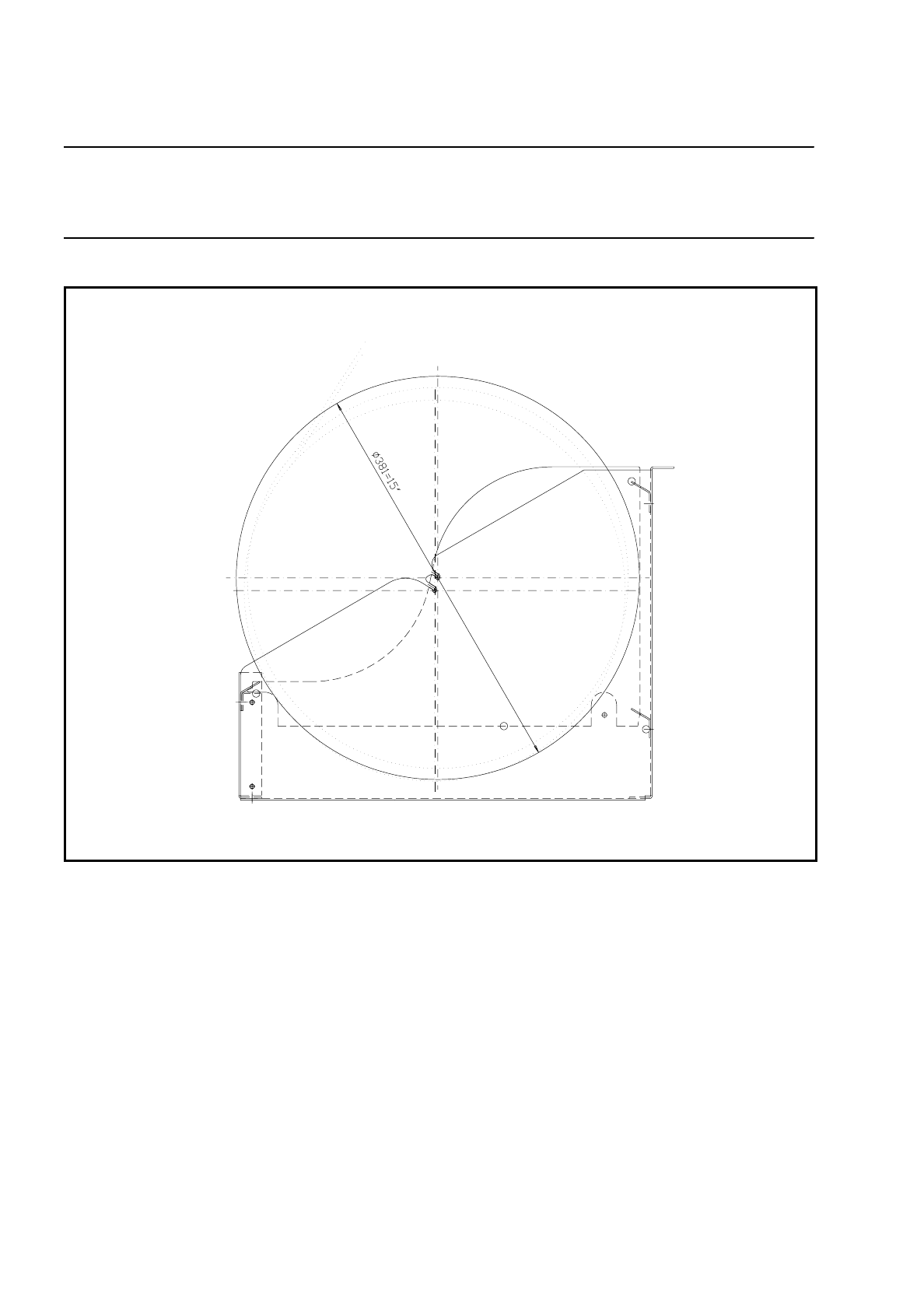

Abb. 10.5.2 Gurtcontainer - Seitenansicht (mit Gurt)
