11.1.4 Hinweise zur Bedienung
●
Kleben Sie vor dem erstmaligen Auffüllen eines Magazins mit einem bestimmten Pipettentyp, einen Auf-
kleber mit der Bezeichnung des jeweiligen Pipettentyps auf das Magazin.
HINWEIS
Pro Magazin ist nur ein Pipettentyp zulässig!
Füllen Sie die Magazine außerhalb der Maschine auf, und wechseln Sie immer nur komplette Magazine.
●
Öffnen Sie das Schlüsselblech und stecken Sie die Pipetten in die Pipettengaragen.
●
Schließen Sie das Schlüsselblech, damit die Pipetten nicht aus den Magazinen fallen können.
●
Magazine dürfen nur aufgefüllt werden, wenn alle Pipetten am Revolverkopf in die Magazine zurückgelegt
wurden.
●
Falls Sie verschiedene Funktionen des Pipettenwechslers ausführen wollen, siehe Abschnitt 4.2.6 und
Abschnitt 4.2.7 dieser Betriebsanleitung.
●
Zur Programmierung des Pipettenwechslers am Linienrechner, siehe Betriebsanleitung Linienrechner
UNIX.
HINWEIS
Vermeiden Sie, daß Bauteile auf Magazine fallen. Dies kann zu
Verklemmungen
des Schlüsselblechs füh-
ren. Vermeiden Sie, daß Bauteile auf freie Stellplätze fallen (Stellplatz magnetisch!). Magazine können dann
nicht definiert
auf den Stellplatz gesetzt werden. Reinigen Sie ggf. Magazine und freie Stellplätze
regelmä-
ßig
von Bauteilen.
Betriebsanleitung SIPLACE 80S-20/F4/F4-6 11 Stationserweiterungen/Optionen
Ausgabe 07/97 ab Softwareversion SR.403.xx 11.1 Pipettenwechsler für 12 er-Revolverkopf
11 - 7
11.1.5 Lageerkennung
Auf den einzelnen Magazinen befindet sich jeweils eine Positionsmarke zur Lageerkennung.

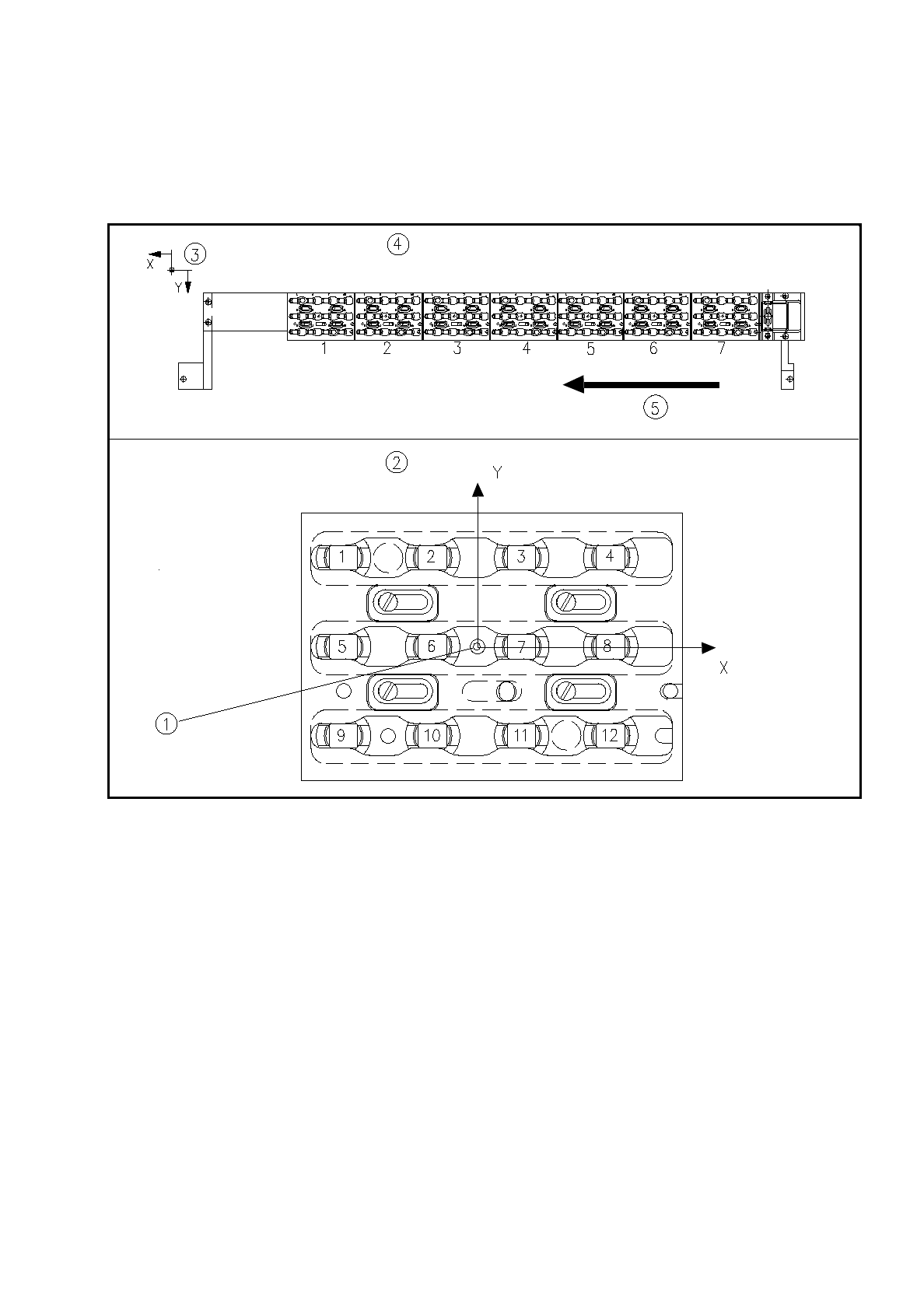

Abb. 11.1.3 Zusammenhang - Pipettenwechsler/Lageerkennung
- Legende zu Abb. 11.1.3
➀
Positionsmarke
➁
Lage der Pipetten im Magazin zur Positionsmarke
➂
Maschinennullpunkt
➃
Lage der Positionsmarken zum Maschinennullpunkt
●
Zur Markenbehandlung, siehe Kapitel 5 ”Visionfunktionen”.
