11.1.5 Lageerkennung
Auf den einzelnen Magazinen befindet sich jeweils eine Positionsmarke zur Lageerkennung.
Abb. 11.1.3 Zusammenhang - Pipettenwechsler/Lageerkennung
- Legende zu Abb. 11.1.3
➀
Positionsmarke
➁
Lage der Pipetten im Magazin zur Positionsmarke
➂
Maschinennullpunkt
➃
Lage der Positionsmarken zum Maschinennullpunkt
●
Zur Markenbehandlung, siehe Kapitel 5 ”Visionfunktionen”.
11 Stationserweiterungen/Optionen Betriebsanleitung SIPLACE 80S-20/F4/F4-6
11.1 Pipettenwechsler für 12 er-Revolverkopf Ausgabe 07/97 ab Softwareversion SR.403.xx
11 - 8
Betriebsanleitung SIPLACE 80S-20/F4/F4-6 11 Stationserweiterungen/Optionen
Ausgabe 07/97 ab Softwareversion SR.403.xx 11.2 Pipettenwechsler für IC-Kopf (ICPW20)
11 - 9
11.2 Pipettenwechsler für IC-Kopf (ICPW20)
11.2.1 Übersicht

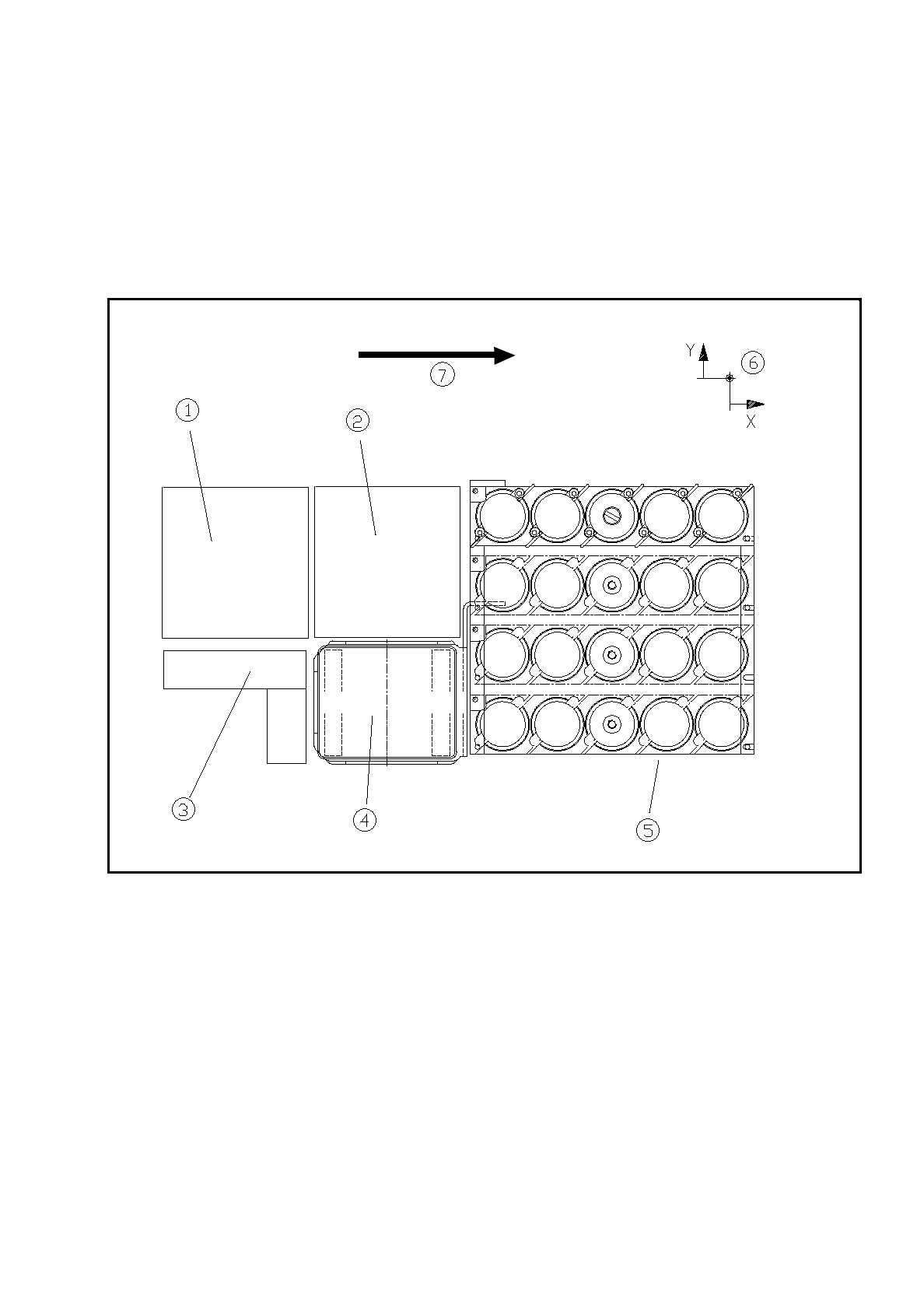

Abb. 11.2.1 Einbauort Pipettenwechsler für IC-Kopf
- Legende zu Abb. 11.2.1
➀
Bauelemente Kamera
➁
Einbauplatz Flip-Chip-Kamera
➂
Koplanaritäts-Lasermodul
➃
Abwurfbehälter
➄
Pipettenwechsler
➅
Maschinennullpunkt
Der Pipettenwechsler ist modular aufgebaut und besteht aus min. 1 und max. 4 Magazinen mit jeweils 5
Pipettengaragen.
Die Magazine werden auf einen gemeinsamen Träger gesetzt, der sich in dem Raum zwischen Leiterplatten-
transport und Zuführmodulen befindet.
Mit einer Senkschraube, in der mittleren Pipettengarage, werden die einzelnen Magazine am Träger festge-
schraubt.
Die genaue Lage der Magazine zueinander ist dabei durch jeweils zwei Paßstifte festgelegt.
