11 Stationserweiterungen/Optionen Betriebsanleitung SIPLACE 80S-20/F4/F4-6
11.3 Leiterplattenbarcode Ausgabe 07/97 ab Softwareversion SR.403.xx
11 - 18
11.3.6 Einbauhinweise
Damit verschiedene Anordnungen (senkrecht/waagrecht) des Barcodes gelesen werden können, kann der
Barcodeleser dementsprechend montiert werden. Verwenden Sie dazu die zwei mitgelieferten Distanzrohre.
Abb. 11.3.4 Einbau für verschiedene Leserichtungen
- Legende zu Abb. 11.3.4
➀
Leiterplatten Barcode oben
➁
Leiterplatten Barcode unten
➂
Distanzrohre
HINWEIS
Achten Sie darauf, daß das Anschlußkabel eine ausreichende Schlaufe besitzt, um den Lesekopf auf der
gesamten Breite der Profilleiste zu verschieben.
Betriebsanleitung SIPLACE 80S-20/F4/F4-6 11 Stationserweiterungen/Optionen
Ausgabe 07/97 ab Softwareversion SR.403.xx 11.3 Leiterplattenbarcode
11 - 19
11.3.7 Leiterplattenbarcode anzeigen
In diesem Menü können Sie sich die zuletzt gelesenen Barcodes des Leiterplatten-Barcodelesers in einem
Listenfeld anzeigen lassen.
Zusätzlich wird dargestellt, ob eine Fehllesung, ein Startsignal, ein falsches Format auftrat, oder ob keine
Daten verfügbar sind.
●
Wählen Sie in der Menüzeile des Menüs
Optionen
das Untermenü
LP Barcode
.

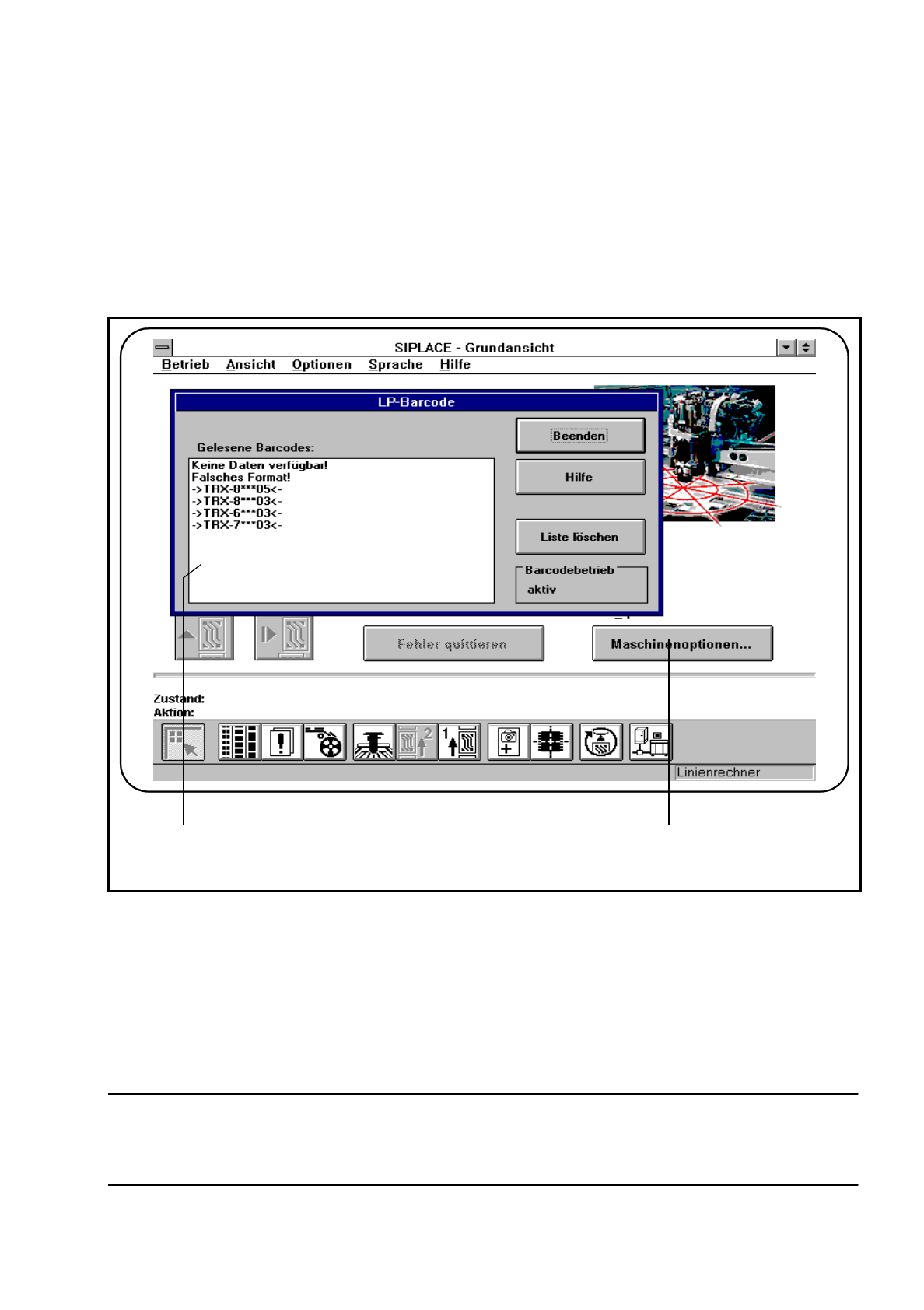

Abb. 11.3.5 LP Barcode anzeigen
- Legende zu Abb. 11.3.5
➀
Listenfeld
➁
Statusanzeige
●
Um die Liste zu löschen, Klicken Sie die Schaltfläche
Liste löschen
.
●
In der Statusanzeige des Menüfensters wird der Betriebszustand des Barcodebetriebs angezeigt. Dieser
Betriebszustand wird vom Linienrechner aktiviert oder deaktiviert.
HINWEIS
Dieses Menü ist nur aktiv wenn die Option Leiterplatten-Barcode installiert und in den Maschinenoptionen
aktiviert ist.
☞
1 2
11 Stationserweiterungen/Optionen Betriebsanleitung SIPLACE 80S-20/F4/F4-6
11.3 Leiterplattenbarcode Ausgabe 07/97 ab Softwareversion SR.403.xx
11 - 20
11.3.8 Technische Daten
Leiterplatten Barcode
Auflösung dünnste Strichdicke 0,19....0,3 mm
Lesegeschwindigkeit 600 scans/sec.
Leseabstand 60...90 mm
Lesefenster 90 mm (max. erlaubte Barcodelänge)
Neigung des Lesekopfes zum Barcode
5....10
o
Lichtquelle Laserdiode rot 670 nm
1 mW
Laserschutzklasse 2
Schutzart IP 65
Lesbare Barcodearten Code 39
Code 128 / EAN 128
Code 2/5 interleaved
Codabar
2/5 IATA
2/5 INDUSTRIAL
UPC
EAN
Pharma Code
EAN Addendum
(weitere auf Anfrage)
Strichlänge
≥
4 mm
Voraussetzung dafür, daß bei LP Geschwindigkeit
von 300mm/sec. und einer Scanrate von
600 scan./sec. 3 Lesungen möglich sind
Kontrastverhältnisse nach DIN 66236
≥
70%
Druckfarbe der Striche schwarz
dunkelgrün
dunkelblau
Farbe des Hintergrundes weiß
beige
gelb
orange
Barcodelänge
(einschl. der beiden Ruhezonen)
≤
90 mm
