Betriebsanleitung SIPLACE 80S-20/F4/F4-6 11 Stationserweiterungen/Optionen Ausgabe 07/97 ab S oftwareversion SR.403.xx 11.4 Bauelementebarcode 11 - 21 11.4 Bauelemen tebar code 11.4.1 Allgemeines Der Bestück automat SIP …
11 Stationserweiterungen/Optionen Betriebsanleitung SIPLACE 80S-20/F4/F4-6
11.3 Leiterplattenbarcode Ausgabe 07/97 ab Softwareversion SR.403.xx
11 - 20
11.3.8 Technische Daten
Leiterplatten Barcode
Auflösung dünnste Strichdicke 0,19....0,3 mm
Lesegeschwindigkeit 600 scans/sec.
Leseabstand 60...90 mm
Lesefenster 90 mm (max. erlaubte Barcodelänge)
Neigung des Lesekopfes zum Barcode
5....10
o
Lichtquelle Laserdiode rot 670 nm
1 mW
Laserschutzklasse 2
Schutzart IP 65
Lesbare Barcodearten Code 39
Code 128 / EAN 128
Code 2/5 interleaved
Codabar
2/5 IATA
2/5 INDUSTRIAL
UPC
EAN
Pharma Code
EAN Addendum
(weitere auf Anfrage)
Strichlänge
≥
4 mm
Voraussetzung dafür, daß bei LP Geschwindigkeit
von 300mm/sec. und einer Scanrate von
600 scan./sec. 3 Lesungen möglich sind
Kontrastverhältnisse nach DIN 66236
≥
70%
Druckfarbe der Striche schwarz
dunkelgrün
dunkelblau
Farbe des Hintergrundes weiß
beige
gelb
orange
Barcodelänge
(einschl. der beiden Ruhezonen)
≤
90 mm
Betriebsanleitung SIPLACE 80S-20/F4/F4-6 11 Stationserweiterungen/Optionen
Ausgabe 07/97 ab Softwareversion SR.403.xx 11.4 Bauelementebarcode
11 - 21
11.4 Bauelementebarcode
11.4.1 Allgemeines
Der Bestückautomat SIPLACE 80S-20/F
4
bietet die Möglichkeit, die Spurbelegung mittels eines Barcodele-
sers auf Übereinstimmung zu überprüfen und Bauelementdaten von z.B. Bauelementspulen zu lesen.
Die Barcodes werden mit einem am Stationsrechner angeschlossenen Barcodeleser eingelesen.

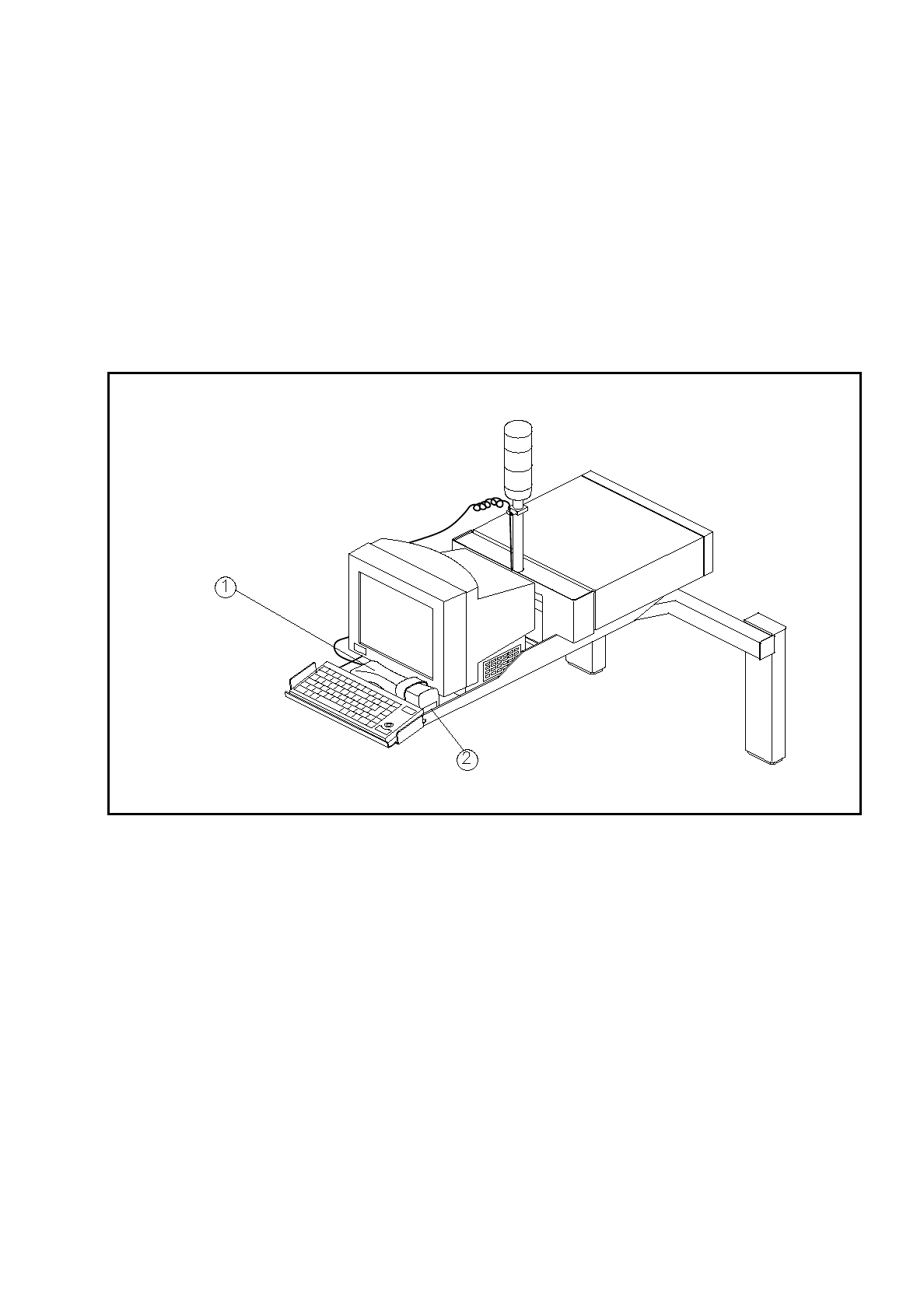

Abb. 11.4.1 Bauelemente -Barcodeleser an der Siplace
- Legende zu Abb. 11.4.1
➀
Barcodeleser
➁
Halter für Barcodeleser
11 Stationserweiterungen/Optionen Betriebsanleitung SIPLACE 80S-20/F4/F4-6
11.4 Bauelementebarcode Ausgabe 07/97 ab Softwareversion SR.403.xx
11 - 22
●
Spurbelegung
Für die Spurbelegung sind an den seitlichen Schutzscheiben schwarze Bleche mit vierstelligen Barcodestrei-
fen angebracht. Die erste Stelle dient zur Identifizierung des BE-Tisches (1 oder 2), die restlichen drei Stellen
geben die Spurnummer an. An beiden Enden des Bleches sind Return-Barcodes angebracht. Diese Barcode
Streifen sind fortlaufend, in Zweierschritten (1,3,5,7......), numeriert und gelten für jeweils 2 Spuren (Barcode 1
= Spur 1 und 2).
●
Bauelemente
Um zum Beispiel den Vorrat an Bauelementen mit den geforderten Mengen aus der Rüstdatei zu vergleichen
(Nachfüllkontrolle), können Daten von den Bauelementspulen gelesen werden.
Das erfolgreiche Einlesen eines jeden Datensatzes wird durch ein akustischen Signal quittiert.
HINWEIS
Die Option BE-Barcodeleser muß am Linienrechner konfiguriert sein.
HINWEIS
Barcodes, die mit der Ziffer 1 oder 2 beginnen und 4 Zeichen lang sind, werden als Spurbarcodes interpre-
tiert. Alle anderen Barcodes, die nicht mit der Ziffer 1 oder 2 beginnen, werden als BE-Barcodes ausgewertet.
