11 Stationserweiterungen/Optionen Betriebsanleitung SIPLACE 80S- 20/F4/F4-6 11.4 Bauelementebarcode Ausga be 07/97 ab Softwareversion S R.403.xx 11 - 24 ● Möglichkeit falls Barcode nicht lesbar: - Nachfül lkontrol le in …
Betriebsanleitung SIPLACE 80S-20/F4/F4-6 11 Stationserweiterungen/Optionen
Ausgabe 07/97 ab Softwareversion SR.403.xx 11.4 Bauelementebarcode
11 - 23
11.4.2 Hinweise zur Bedienung
-
Der Barcodeleser muß am Stationsrechner angeschlossen sein.
-
Der Barcode muß für das betreffende Bauelement am Linienrechner eingegeben sein.
●
Aktivieren Sie im Menü
Maschinenoptionen
die Funktion „Rüstkontrolle mit Barcode“

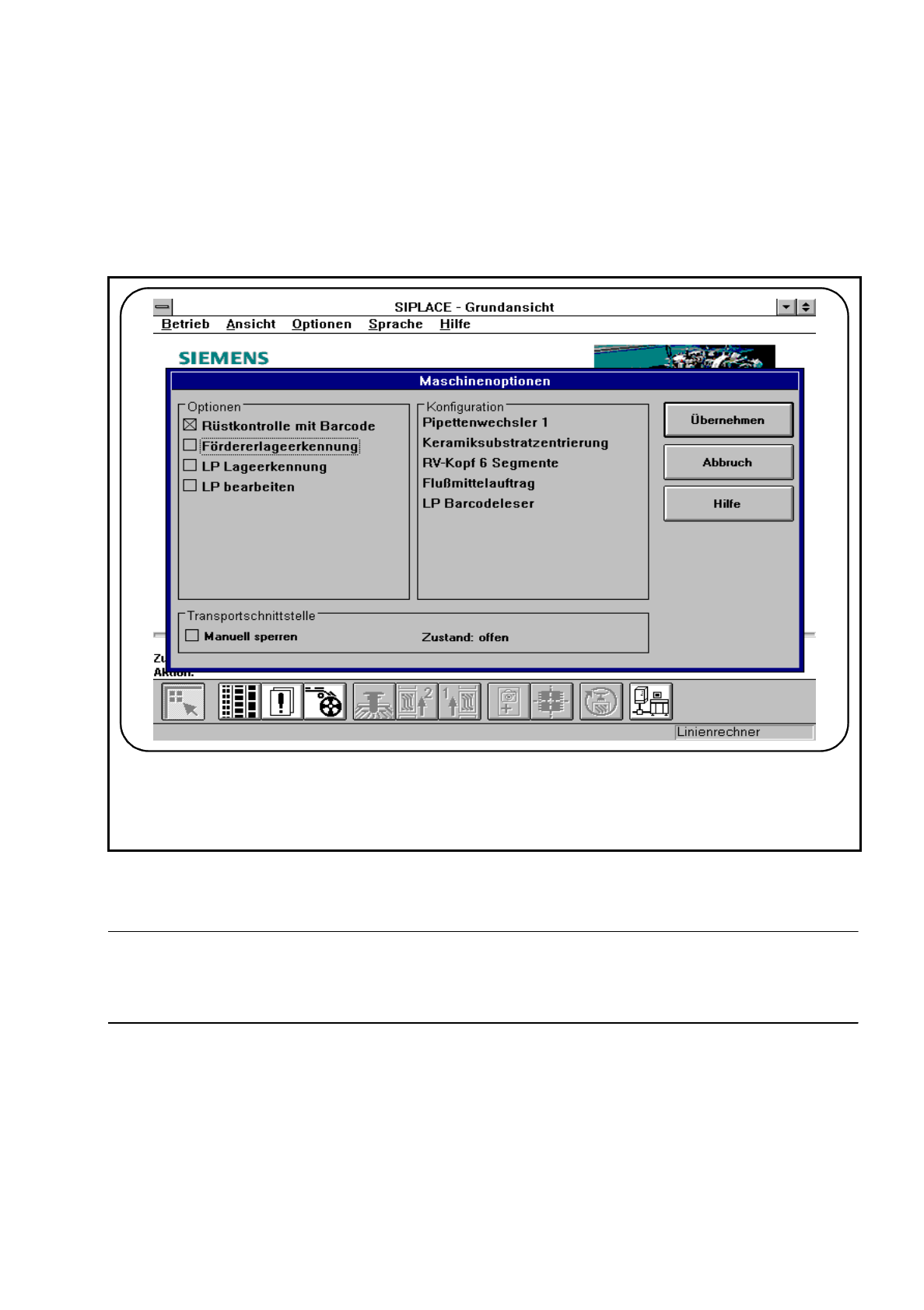

Abb. 11.4.2 Rüstkontrolle mit Barcode
HINWEIS:
Wird eine Stelle des Barcodes mit einem Filter belegt (mit Stern * belegt), wird diese Stelle nicht ausgewertet.
Das kann verwendet werden, um im Barcode enthaltene Daten (z.B. Datum, Firma etc.) auszublenden.
-
Ist am Linienrechner der Bauelemente-Barcode eingestellt und in der Station die „Rüstkontrolle mit Bar-
code“ in den Maschinenoptionen eingeschaltet:
dann ist "Stellplatz vollsetzen", und "Spur mit Barcode vollsetzen" nicht manuell möglich.
-
Bei Spuren mit Bauelement ohne Barcode ist trotz eingeschalteter Nachfüllkontrolle ein manuelles "Voll-
setzen" möglich.
☞
11 Stationserweiterungen/Optionen Betriebsanleitung SIPLACE 80S-20/F4/F4-6
11.4 Bauelementebarcode Ausgabe 07/97 ab Softwareversion SR.403.xx
11 - 24
●
Möglichkeit falls Barcode nicht lesbar:
-
Nachfüllkontrolle in Maschinenoptionen ausschalten.
-
Barcode manuell von Hand eingeben.
11.4.3 Bedienung
HINWEIS
Siehe dazu auch den Abschnitt 3.2 Rüstung und Abschnitt 3.4 Förderer dieser Betriebsanleitung.
●
Wählen Sie im Menü Rüstung, die Ansicht „Leere Spuren“
●
Lesen Sie mit dem Barcodeleser den gewünschten Spurbarcode.
Falls die Spur in der Rüstung vorhanden ist und das Bauelement einen Barcode hat, erscheint der Dialog
„Rüstkontrolle mit Barcode“, mit Angabe der entsprechenden Spur.
HINWEIS
Den Dialog können Sie durch Anklicken der gewünschten Spur öffnen, und durch Klicken des Buttons „Rüst-
kontrolle mit Barcode“ öffnen.
●
Bei erfolgreichem Vergleich und anschließendem Einlesen des Return-Barcodes kann die Spur vollgesetzt
werden.
11.4.4 Technische Daten
Bauelemente Barcode
max. Auflösung 0,13 mm
Lesegeschwindigkeit 36 scans/sec.
Laserklasse IEC Class 2
Schutzart IP 64
Lesbare Barcodearten Code 39 (normal / FULL ASCII)
EAN/UPC (Familie mit/ohne ADD ON
CODABAR
INTERLEAVED 2/5
NORMAL 2/5 (5 bars)
(weitere auf Anfrage)
Betriebsanleitung SIPLACE 80S-20/F4/F4-6 11 Stationserweiterungen/Optionen
Ausgabe 07/97 ab Softwareversion SR.403.xx 11.5 Flip-Chip-Visionmodul
11 - 25
11.5 Flip-Chip-Visionmodul
11.5.1 Übersicht
Das Flip-Chip-Visionmodul basiert auf dem Konzept des Fine-Pitch-Visionsystem.
Die Unterschiede bestehen in der höheren Auflösung und einer modifizierten Beleuchtung. Es sind zwei
Beleuchtungsebenen für flachen und mittleren Einstrahlwinkel verfügbar.
Für die Programmierung der arrayartigen und zum Teil unregelmäßigen Anschlußstrukturen wurde der
Gehäuseform-Editor erweitert.
Abb. 11.5.1 Einbauort Flip-Chip-Visionmodul
- Legende zu Abb. 11.5.1
➀
Fine-Pitch-Visionmodul
➁
Flip-Chip-Visionmodul
➂
Koplanaritäts-Lasermodul
➃
Abwurfbehälter
➄
Pipettenwechsler
➅
Maschinennullpunkt
Die Beschreibung und Handhabung finden Sie im Kapitel 5
