11.7.5 Wechseln der kompletten Dosiernadel mit Zentrierpipette
Ist die Zentrierpipette defekt, kann diese einzeln gewechselt werden. Die Dosiernadel ist eine komplette Bau-
gruppe.
Das Wechseln der kompletten Dosiernadel kann notwendig sein, falls die Dosiernadel oder der Schlauch-
durch Kristallbildung des Flußmittels verstopft und deshalb ausgetauscht werden muß. Dabei wird die kom-
plette Baugruppe getauscht.

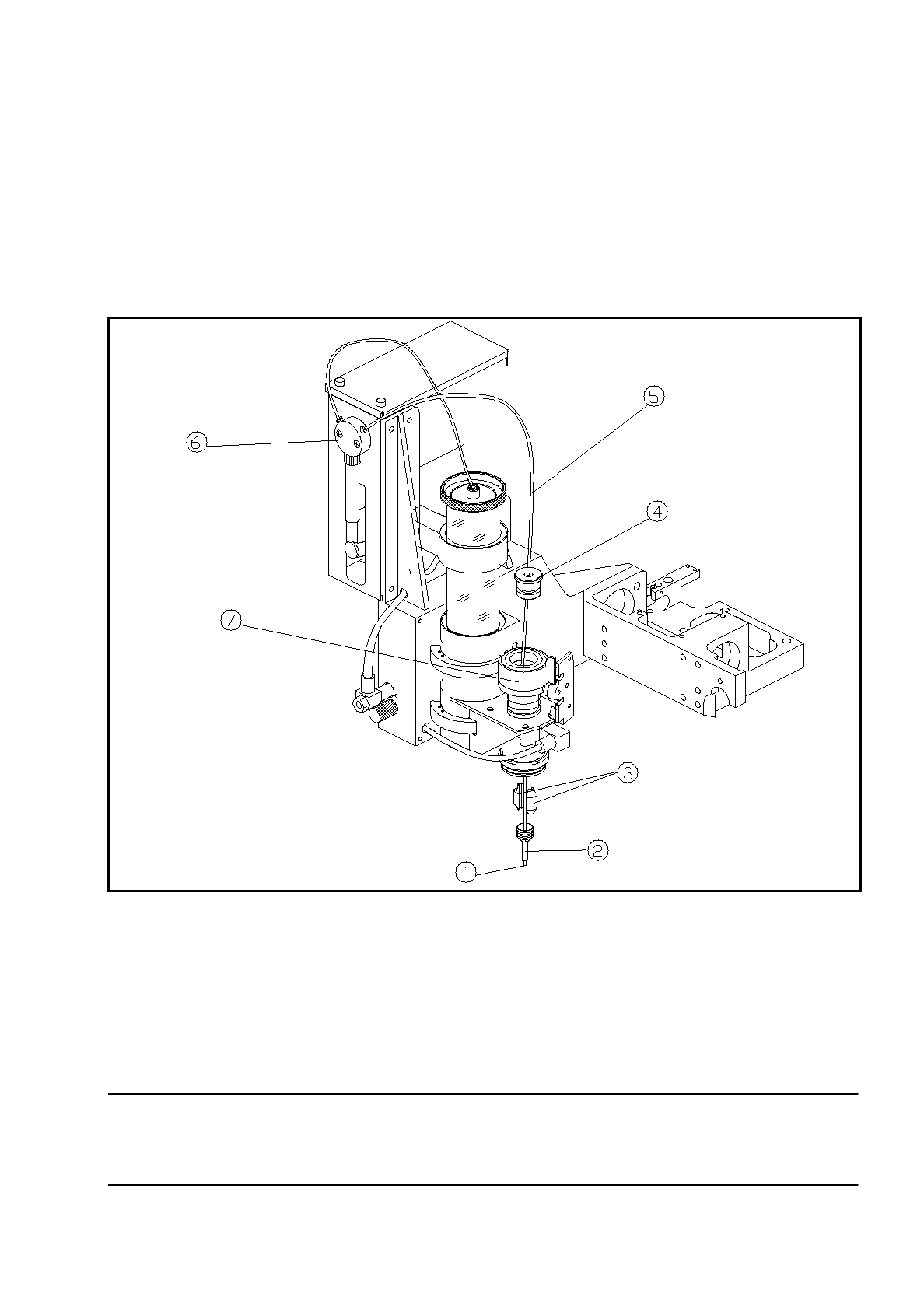

Abb. 11.7.4 Dosierschlauch (Tube blunt 29“) wechseln
- Legende zu Abb. 11.7.4
➀
Dosiernadelspitze
➁
Zentrierpipette
➂
Klemmteile
➃
Zylinderdeckel
➄
Dosiernadel komplett
➅
Ventil
➆
Zylinder
VORSICHT
Achten Sie beim Herausschrauben der Zentrierpipette darauf, daß die zwei Klemmteile, die die Dosiernadel
im Zylinder klemmen, nicht verloren werden.
11 Stationserweiterungen/Optionen Betriebsanleitung SIPLACE 80S-20/F4/F4-6
11.7 Dispens-Flußmittelauftrag für SIPLACE 80F4 Ausgabe 07/97 ab Softwareversion SR.403.xx
11 - 40
●
Schrauben Sie die Zentrierpipette locker.
●
Ziehen Sie den Zylinderdeckel mit der Dosiernadel vom Zylinder ab, und ziehen Sie die komplette Dosier-
nadel aus dem Zylinder.
●
Klemmen Sie das Schlauchende der Dosiernadel am Ventil der Dosierpumpe ab.
●
Fädeln Sie die neue Dosiernadel durch den Zylinderdeckel und durch den Zylinder in die Zentrierpipette-
ein. Die Spitze der Dosiernadel muß dabei ca. 3 mm aus der Zentrierpipette herausstehen.
●
Ziehen Sie die Zentrierpipette wieder fest.
●
Drücken Sie den Zylinderdeckel auf den Zylinder.
●
Kontrollieren Sie den Abstand der Dosiernadel zur Leiterplatte. Drücken Sie dabei den Hubkolben nach
unten. Der Abstand muß dann ca. 1 mm betragen.
Ist dieser Abstand nicht eingehalten, dann müssen Sie den Abstand neu einstellen.
11.7.5.1 Abstand Dosiernadel zur Leiterplatte einstellen

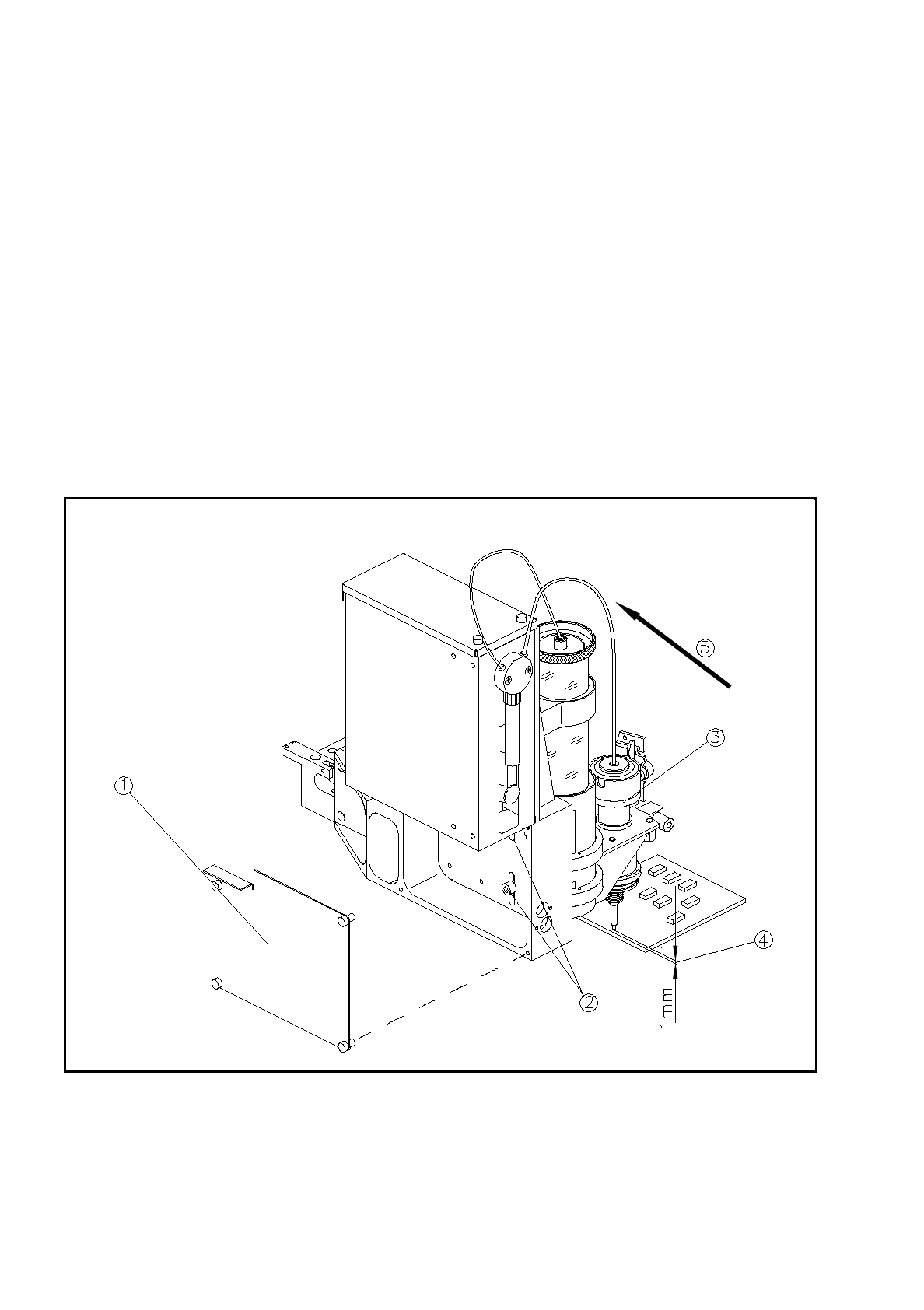

Abb. 11.7.5 Abstand Dosiernadel zur Leiterplatte einstellen
- Legende zu Abb. 11.7.5
➀
Hintere Abdeckung mit 4 Befestigungsschrauben
➁
2 Befestigungsschraubwen des Flußmittelauftrags
➂
Hubkolben
➃
Abstand 1 mm zur Leiterplattte einstellen
➄
Flußmittelauftrag auf Anschlag drücken
Betriebsanleitung SIPLACE 80S-20/F4/F4-6 11 Stationserweiterungen/Optionen
Ausgabe 07/97 ab Softwareversion SR.403.xx 11.7 Dispens-Flußmittelauftrag für SIPLACE 80F4
11 - 41
●
Lösen Sie die 4 Befestigungsschrauben für die hintere Abdeckung am Flußmittelauftrag und entfernen Sie
diese Abdeckung.
●
Lockern Sie die beiden Befestigungsschrauben an den Langlöchern.
●
Drücken Sie den Hubkolben nach unten und justieren Sie den Flußmittelauftrag so ein, daß der Abstand
Dosiernadelspitze zur Leiterplatte 1 mm beträgt.
●
Drücken Sie den Flußmittelauftrag an den seitlichen Anschlag und ziehen Sie die Befestigungsschrauben
fest.
●
Montieren Sie die hintere Abdeckung.
