Betriebsanleitung SIPLACE 80S-20/F4/F4-6 11 Stationserweiterungen/Optionen Ausgabe 07/97 ab S oftwareversion SR.403.xx 11.10 Doppeltransport 11 - 75 Abb. 11.10.1 Gesamtan sicht SIPLACE mit Doppeltransport
11 Stationserweiterungen/Optionen Betriebsanleitung SIPLACE 80S-20/F4/F4-6
11.10 Doppeltransport Ausgabe 07/97 ab Softwareversion SR.403.xx
11 - 74
Betriebsanleitung SIPLACE 80S-20/F4/F4-6 11 Stationserweiterungen/Optionen
Ausgabe 07/97 ab Softwareversion SR.403.xx 11.10 Doppeltransport
11 - 75

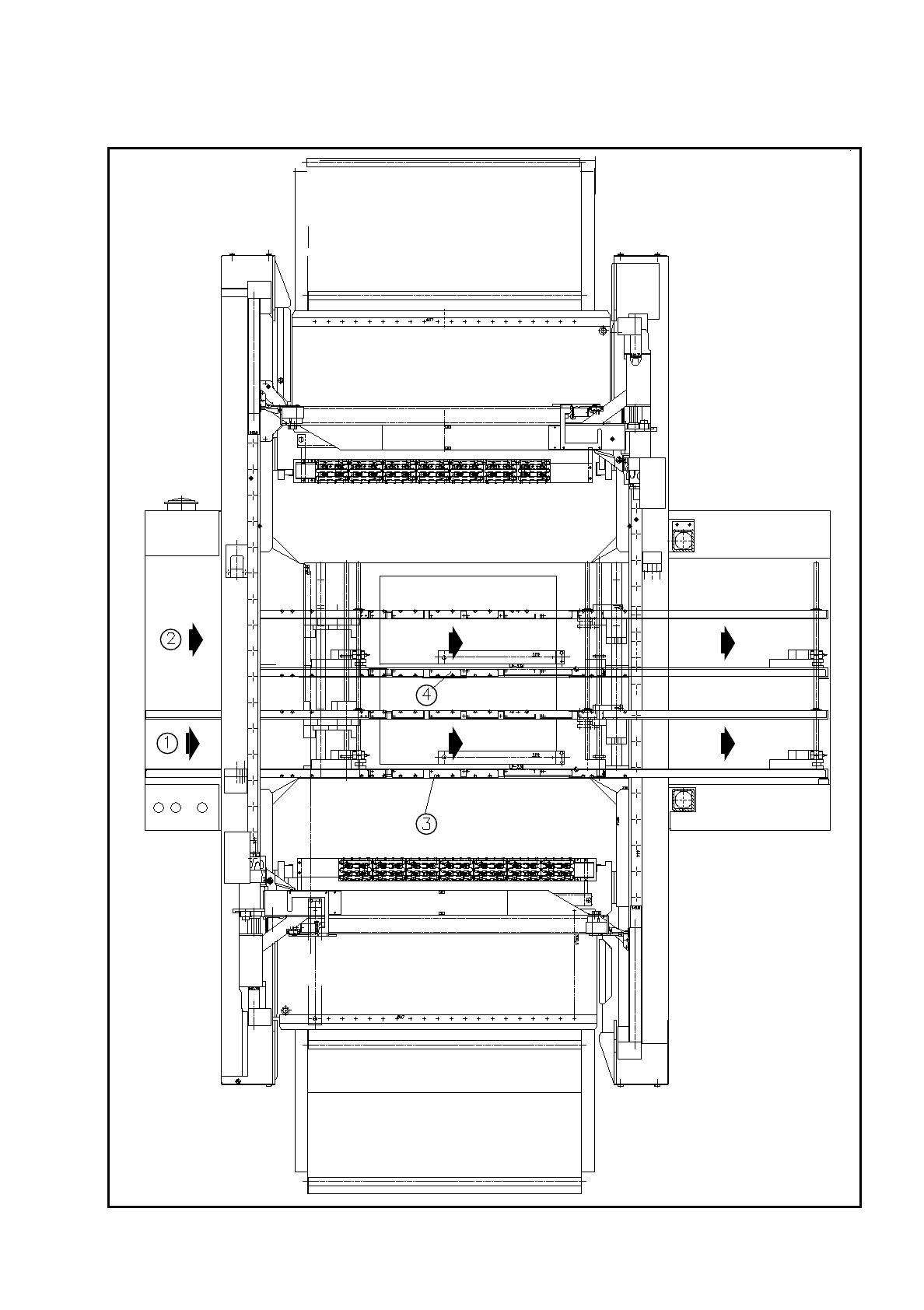

Abb. 11.10.1 Gesamtansicht SIPLACE mit Doppeltransport
11 Stationserweiterungen/Optionen Betriebsanleitung SIPLACE 80S-20/F4/F4-6
11.10 Doppeltransport Ausgabe 07/97 ab Softwareversion SR.403.xx
11 - 76
- Legende zu Abb. 11.10.1
➀
Transportspur 1
➁
Transportspur 2
➂
feste Transportseite Transportspur 1
➃
feste Transportseite Transportspur 2
11.10.3 Übersicht (linke Seite fest)
Die in Transportrichtung rechte Transportspur wird als „Transport 1“ bezeichnet, die linke Transportspur wird
als „Transport 2“ bezeichnet. Siehe Abb. 11.10.2
