17 Pipettenübersicht Betriebsanleit ung SIPLACE 80S-20/F4/F4-6 17.1 Pipettenkontur Diagramme Ausgabe 07/97 ab Softwarevers ion SR.403.xx 17 - 12
Betriebsanleitung SIPLACE 80S-20/F4/F4-6 17 Pipettenübersicht
Ausgabe 07/97 ab Softwareversion SR.403.xx 17.1 Pipettenkontur Diagramme
17 - 11

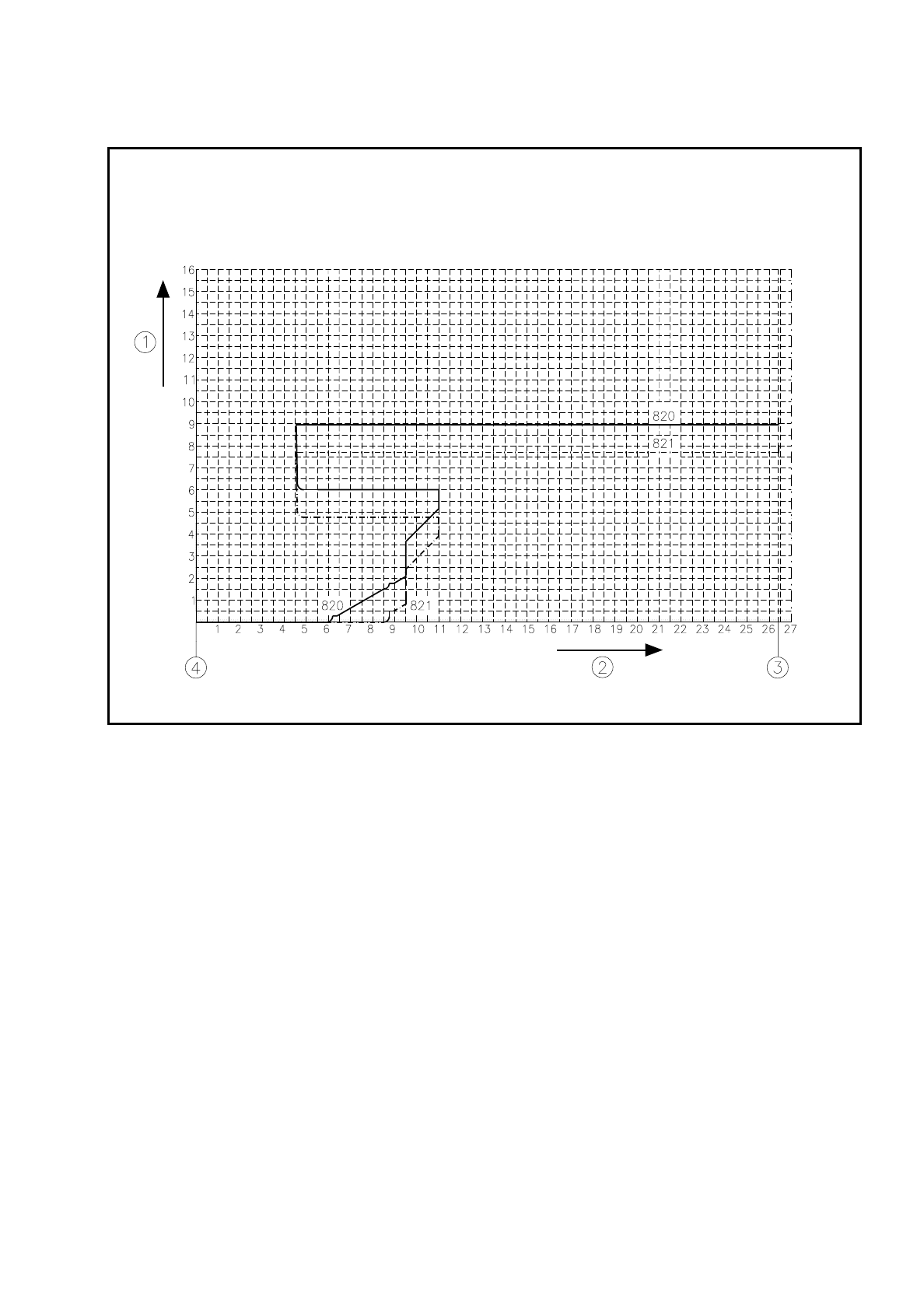

Abb. 17.1.8 Pipettenkontur für Pipettentyp 8xx
- Legende zu Abb. 17.1.8
➀
BE Höhendifferenz [mm]
➁
Bestückschatten [mm]
➂
Codierscheibe Außenkante
➃
Pipettenmitte
17 Pipettenübersicht Betriebsanleitung SIPLACE 80S-20/F4/F4-6
17.1 Pipettenkontur Diagramme Ausgabe 07/97 ab Softwareversion SR.403.xx
17 - 12
Betriebsanleitung SIPLACE 80S-20/F4/F4-6 17 Pipettenübersicht
Ausgabe 07/97 ab Softwareversion SR.403.xx 17.2 Pipettenübersicht
17 - 13
17.2 Pipettenübersicht
17.2.1 Pipettentypen des 12er Revolver- Bestückkopfes
Pipette Typ 701
Saugquerschnitt
0,20 mm
2
Höhe 9 mm
Material Keramik
Bestückbare Bauelemente 0402 / 0603
Farbkennzeichnung GELB
ab Artikelnummer 00322603-01
Pipette Typ 704
Saugquerschnitt
0,58 mm
2
Höhe 8 mm
Material Keramik
Bestückbare Bauelemente 0603 / 0805 / 1206
Farbkennzeichnung ORANGE
ab Artikelnummer 00322602-01
Pipette Typ 705
Saugquerschnitt
2,88 mm
2
Höhe 7 mm
Material Keramik
Bestückbare Bauelemente Tantal
Farbkennzeichnung ROT
ab Artikelnummer 00322600-01
