Betriebsanleitung SIPLACE 80S-20/F4/F4-6 2 Einführung und Grundbegriffe
Ausgabe 07/97 ab Softwareversion SR.403.xx 2.2 Grundlagen und Aufbau der Bedienoberfläche
2 - 11
2.2 Grundlagen und Aufbau der Bedienoberfläche
Die Menüführung und das Erscheinungsbild der Bedienoberfläche für die SIPLACE 80S20/F4 wurde unter
MS-Windows realisiert, und basiert auf MS-Windows Standard.
2.2.1 Arbeiten mit dem Trackball bzw. Touch Screen
Der Trackball mit den Maustasten befindet sich auf der Tastatur (siehe Abb. 2.1.2).
Mit dem Trackball wird der Mauszeiger über den Bildschirm zu den Menüs, Menünamen, Icon´s (Schalt-
knöpfe) oder Schaltflächen bewegt, und mit der linken Maustaste angewählt bzw. ausgeführt. Wahlweise kön-
nen diese Aktionen mit dem Finger direkt am Bildschirm (Touch Screen) angewählt und ausgeführt werden.
Diese Aktionen werden in den nachfolgenden Kapiteln mit „Klicken“ beschrieben.
2.2.2 Bildschirmaufteilung

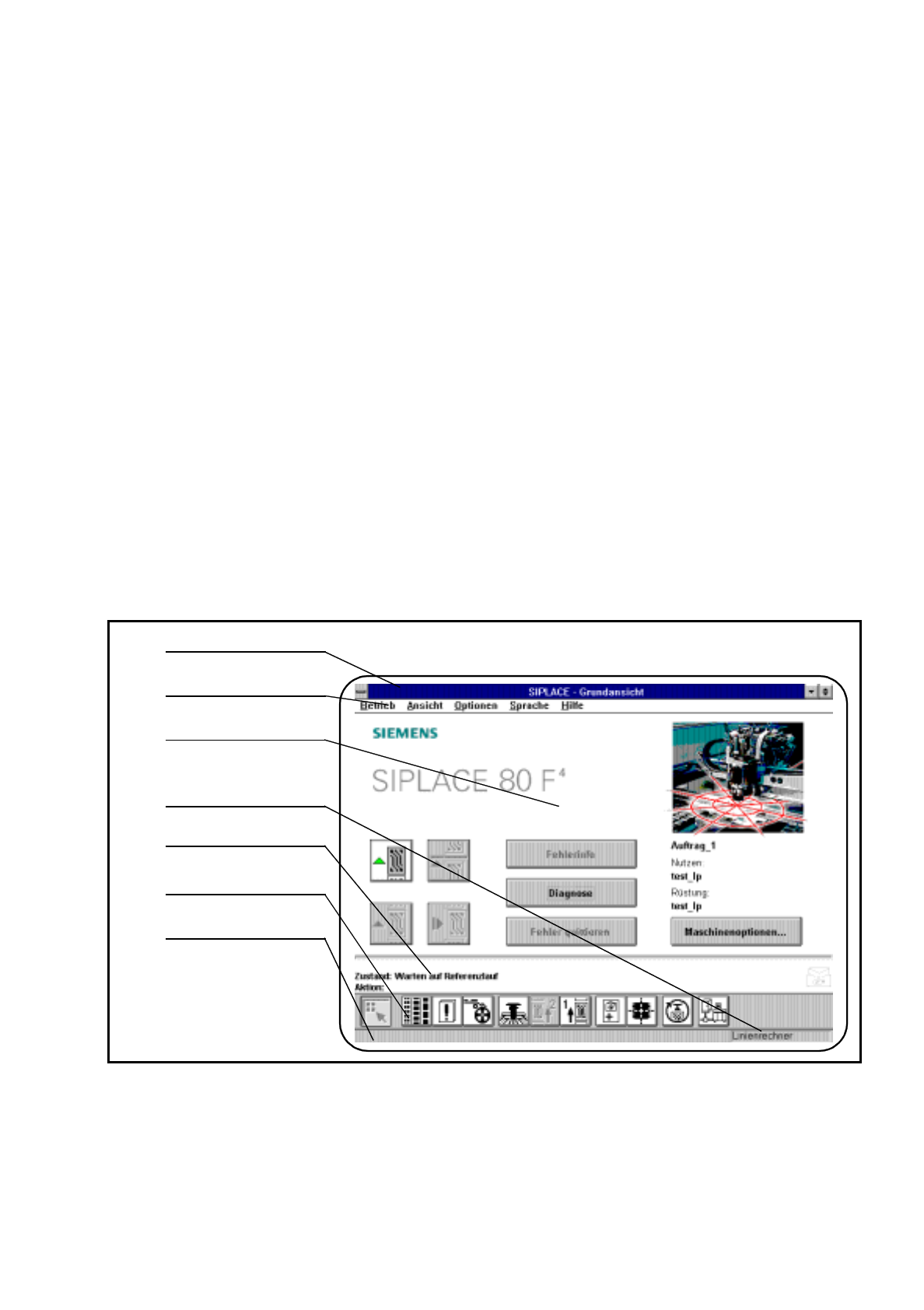

Abb. 2.2.1 Aufteilung des Bildschirmes
- Legende zu Abb. 2.2.1
➀
Menüzeile
➁
Titelbalken
➂
Arbeits-/Clientbereich
➃
Betriebsart der Maschine
➄
Statusfenster
➅
Symbolleiste
➆
Statuszeile
1
2
3
4
5
6
7
2 Einführung und Grundbegriffe Betriebsanleitung SIPLACE 80S-20/F4/F4-6
2.2 Grundlagen und Aufbau der Bedienoberfläche Ausgabe 07/97 ab Softwareversion SR.403.xx
2 - 12
2.2.2.1 Titelbalken
Der Titelbalken zeigt den Maschinentyp und die eingestellte, aktuelle Ansicht an.
2.2.2.2 Menüzeile
Die Menüzeile bietet verschiedene Menüs, in denen Untermenüs geöffnet und Aktionen ausgeführt werden
können.

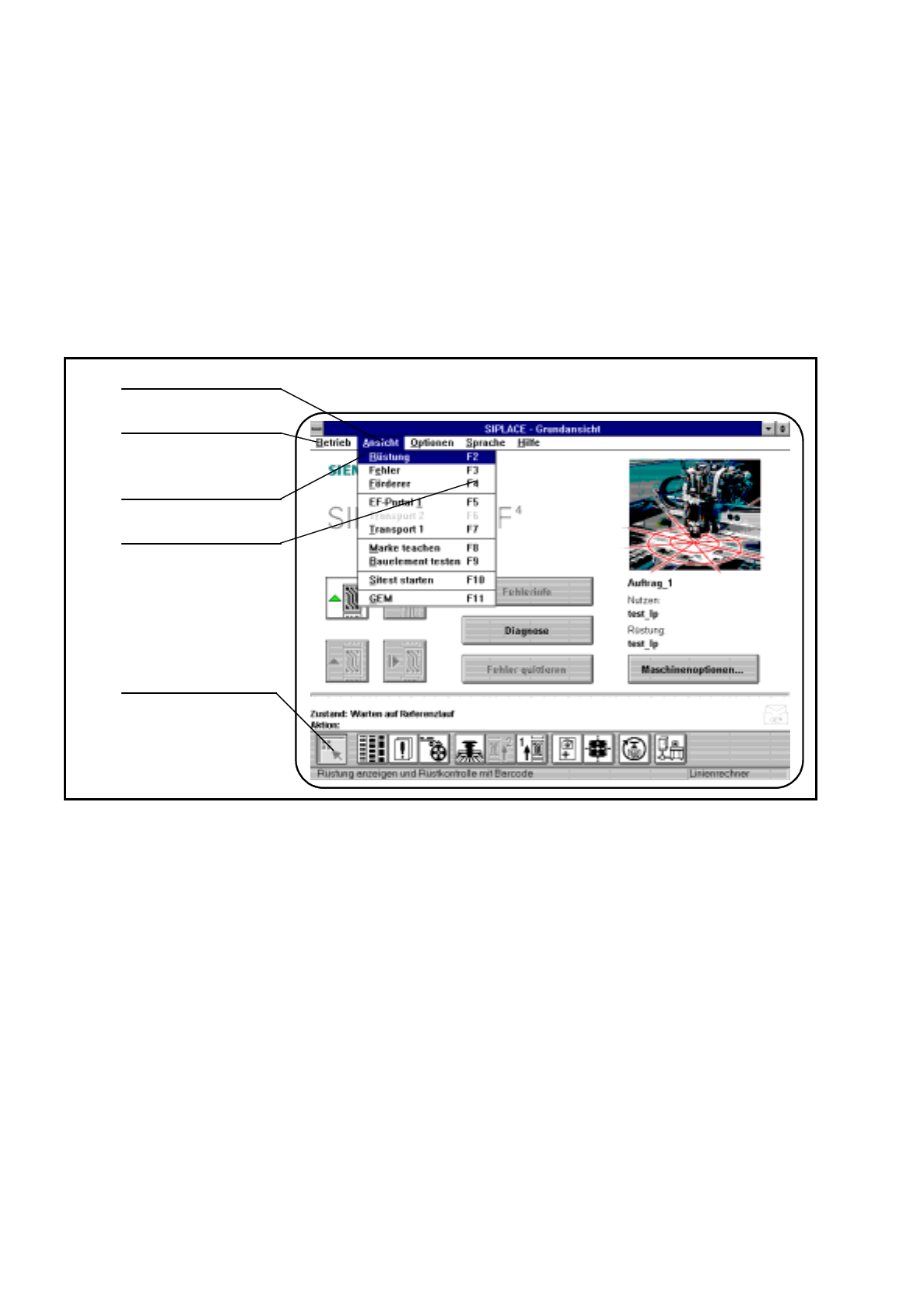

Abb. 2.2.2 Beispiel für Menüzeile
- Legende zu Abb. 2.2.2
➀
Menü
➁
Menüzeile
➂
Untermenü
➃
Tastenkombionation
➄
Mit Tastenkombination F1 bis max. F12
Die Menüs oder Aktionen der Menüzeile, können entweder über Trackball-Maus, Finger-Touch Screen oder
Tastenkombination F1 bis F12 angewählt und ausgeführt werden.
Die Tastenkombination Shift+ F1 öffnet das Hilfe Menü.
Die Kommandos im Menü „Ansicht“ können auch über die entsprechenden Icon´s in der Symbolleiste ausge-
führt werden.
1
2
3
4
5
Betriebsanleitung SIPLACE 80S-20/F4/F4-6 2 Einführung und Grundbegriffe
Ausgabe 07/97 ab Softwareversion SR.403.xx 2.2 Grundlagen und Aufbau der Bedienoberfläche
2 - 13
2.2.2.3 Arbeitsbereich
Der Arbeitsbereich bietet je nach angewähltem Menü oder ausgewähltem Objekt, Aktionen oder Anzeigen
für den Bediener.

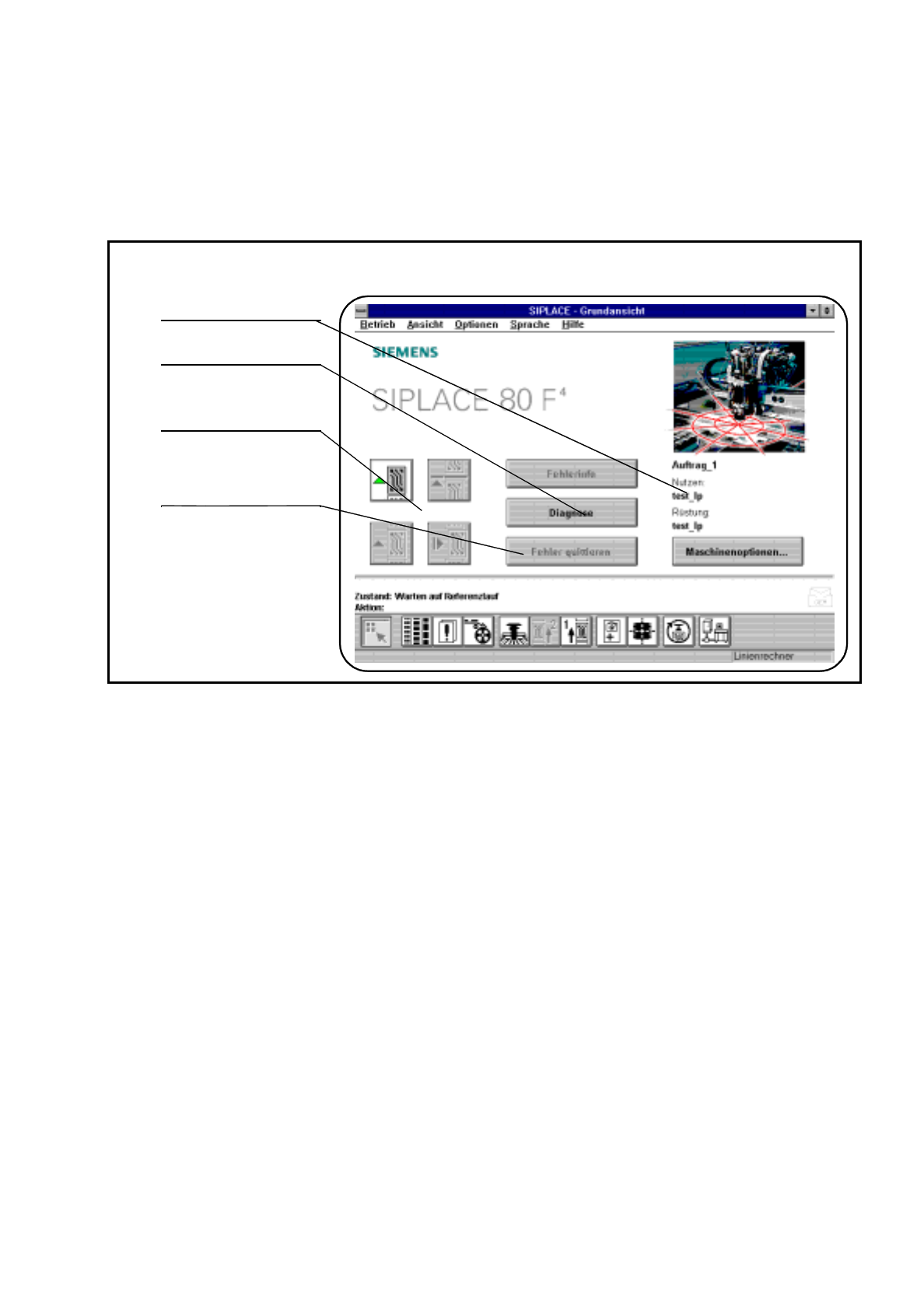

Abb. 2.2.3 Beispiel für Arbeitsbereich
- Legende zu Abb. 2.2.3
➀
Auftrag,Nutzen und Rüstungsname
➁
Schaltfläche für Untermenüs
➂
Symbole (Schaltknöpfe) für Bedienaktionen
➃
Schaltflächen für Bedienaktionen
Die Aktionen des Arbeitsbereiches, können entweder über Trackball-Maus oder Finger-Touch Screen ange-
wählt bzw. ausgeführt werden.
1
2
3
4
