Betriebsanleitung SIPLACE 80S-20/F4/F4-6 2 Einführung und Grundbegriffe
Ausgabe 07/97 ab Softwareversion SR.403.xx 2.2 Grundlagen und Aufbau der Bedienoberfläche
2 - 17
2.2.3.2 Eingabebox
Eingabeboxen verlangen vom Bediener eine Eingabe in ein Eingabefeld.

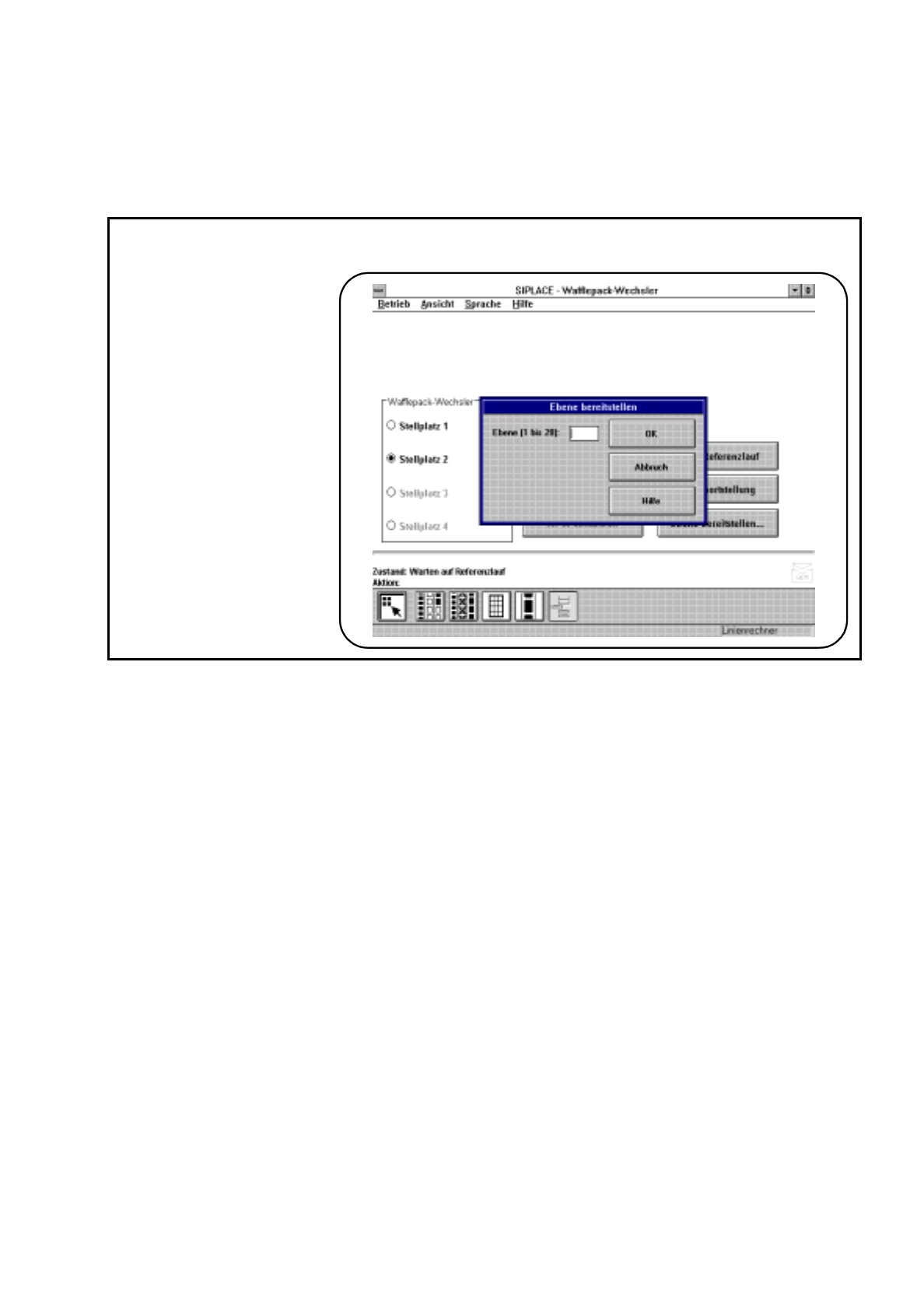

Abb. 2.2.7 Beispiel für Eingabebox
●
Bringen Sie den Cursor in das Eingabefeld
●
Geben Sie die geforderte Eingabe in das Eingabefeld ein.
●
Bestätigen Sie die Eingabe mit der Schaltfläche
OK
. Sie haben mit der Schaltfläche
Abbruch
die Möglich-
keit die Eingabe abzubrechen, oder mit der Schaltfläche
Hilfe
, zum entsprechenden Thema eine Online
Hilfe anzufordern (siehe Kapitel 8).
☞
2 Einführung und Grundbegriffe Betriebsanleitung SIPLACE 80S-20/F4/F4-6
2.2 Grundlagen und Aufbau der Bedienoberfläche Ausgabe 07/97 ab Softwareversion SR.403.xx
2 - 18
2.2.3.3 Kontrollbox
Kontrollboxen zeigen Zustände und Einstellungen an, die aktiviert oder deaktiviert werden können.

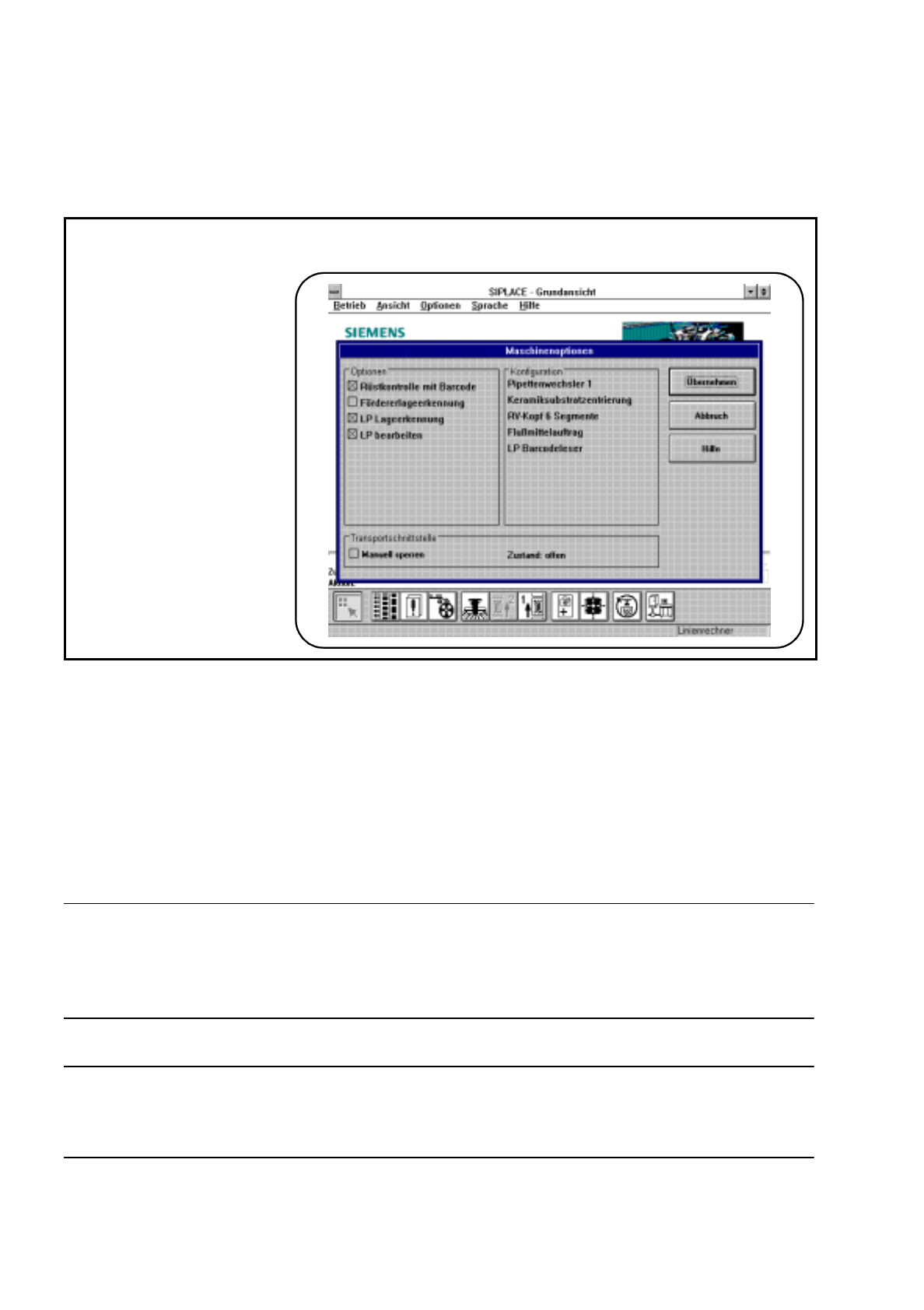

Abb. 2.2.8 Beispiel für Kontrollbox
●
Klicken Sie auf ein Kontrollkästchen in der Kontrollbox, um einen angezeigten Zustand oder Einstellung zu
aktivieren oder zu deaktivieren.
●
Klicken Sie auf die Schaltfläche
Übernehmen
, um die bearbeiteten Zustände und Einstellungen zu akti-
vieren.
●
Sie haben mit der Schaltfläche
Abbruch
die Möglichkeit die Bearbeitung abzubrechen (alte Einstellungen
werden übernommen), oder mit der Schaltfläche
Hilfe
, zum entsprechenden Thema eine Online Hilfe
anzufordern (siehe auch Kapitel 8).
HINWEIS
Ein Kreuz in einem Kontrollkästchen zeigt einen aktivierten Zustand.
Ein leeres Kontrollkästchen zeigt einen deaktivierten Zustand.
HINWEIS
Bestimmte Bedienungen (z.B. Maschinenoptionen bei Einrichter) sind erst ab einem höheren Bedienerlevel
erlaubt.
☞
Betriebsanleitung SIPLACE 80S-20/F4/F4-6 2 Einführung und Grundbegriffe
Ausgabe 07/97 ab Softwareversion SR.403.xx 2.2 Grundlagen und Aufbau der Bedienoberfläche
2 - 19
2.2.3.4 Auswahlbox
In einer Auswahlbox kann zwischen verschiedenen Einstellungen unterschieden werden. Es ist jeweils nur
eine Auswahl möglich.

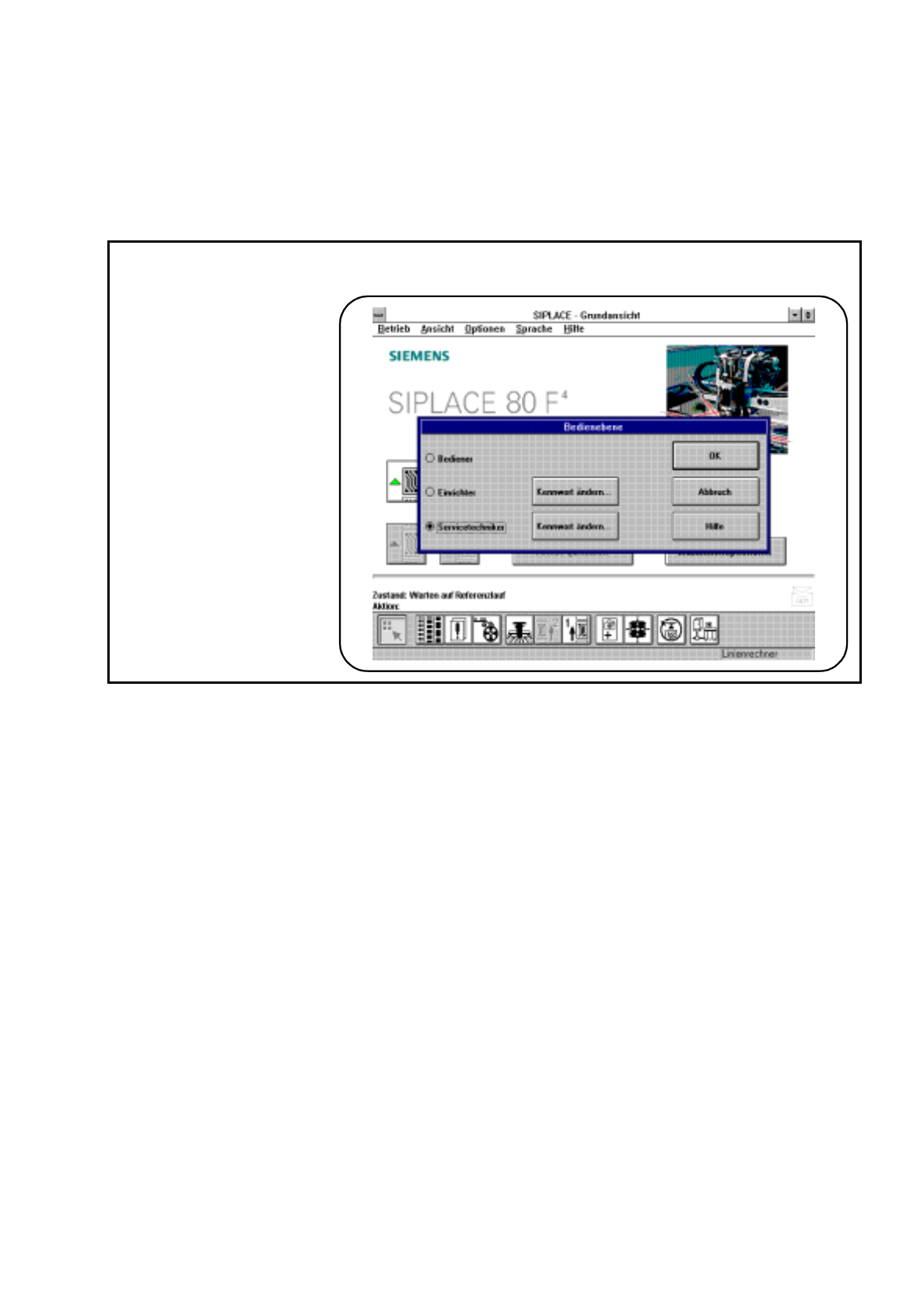

Abb. 2.2.9 Beispiel für Auswahlbox
●
Klicken Sie auf einen Schaltknopf in der Auswahlbox, um eine angezeigte Einstellung auszuwählen.
●
Klicken Sie auf die Schaltfläche
OK
, um die bearbeitete Einstellungen zu aktivieren.
●
Sie haben mit der Schaltfläche
Abbruch
die Möglichkeit die Bearbeitung abzubrechen (alte Einstellungen
werden übernommen), oder mit der Schaltfläche
Hilfe
, zum entsprechenden Thema eine Online Hilfe
anzufordern (siehe auch Kapitel 8).
☞
