2 Einführung und Grundbegriffe Betriebsanleitung SIPLACE 80S-20/F4/F4-6 2.4 Kurzbeschreibung und Grundlagen der Bedienoberfläche Ausgabe 07/97 ab Softwareversion SR.403.xx 2 - 28 2.4.2 Das Menü „Betrieb“ Während des Bes …
Betriebsanleitung SIPLACE 80S-20/F4/F4-6 2 Einführung und Grundbegriffe
Ausgabe 07/97 ab Softwareversion SR.403.xx 2.4 Kurzbeschreibung und Grundlagen der Bedienoberfläche
2 - 27
2.4 Kurzbeschreibung und Grundlagen der
Bedienoberfläche
2.4.1 Die Grundansicht
Die Grundansicht zeigt dem Bediener Betriebszustände, zentrale Einstellungen und Optionen der Maschine.
Von der Grundansicht kann der Bediener die Grundfunktionen der Maschine steuern (siehe Abb. 2.4.1). Zen-
trale Einstellungen, Funktionen und Optionen können je nach Benutzerebene bearbeitet und ausgeführt wer-
den. Sie können aus jeder Ansicht in die Grundansicht zurückkehren.

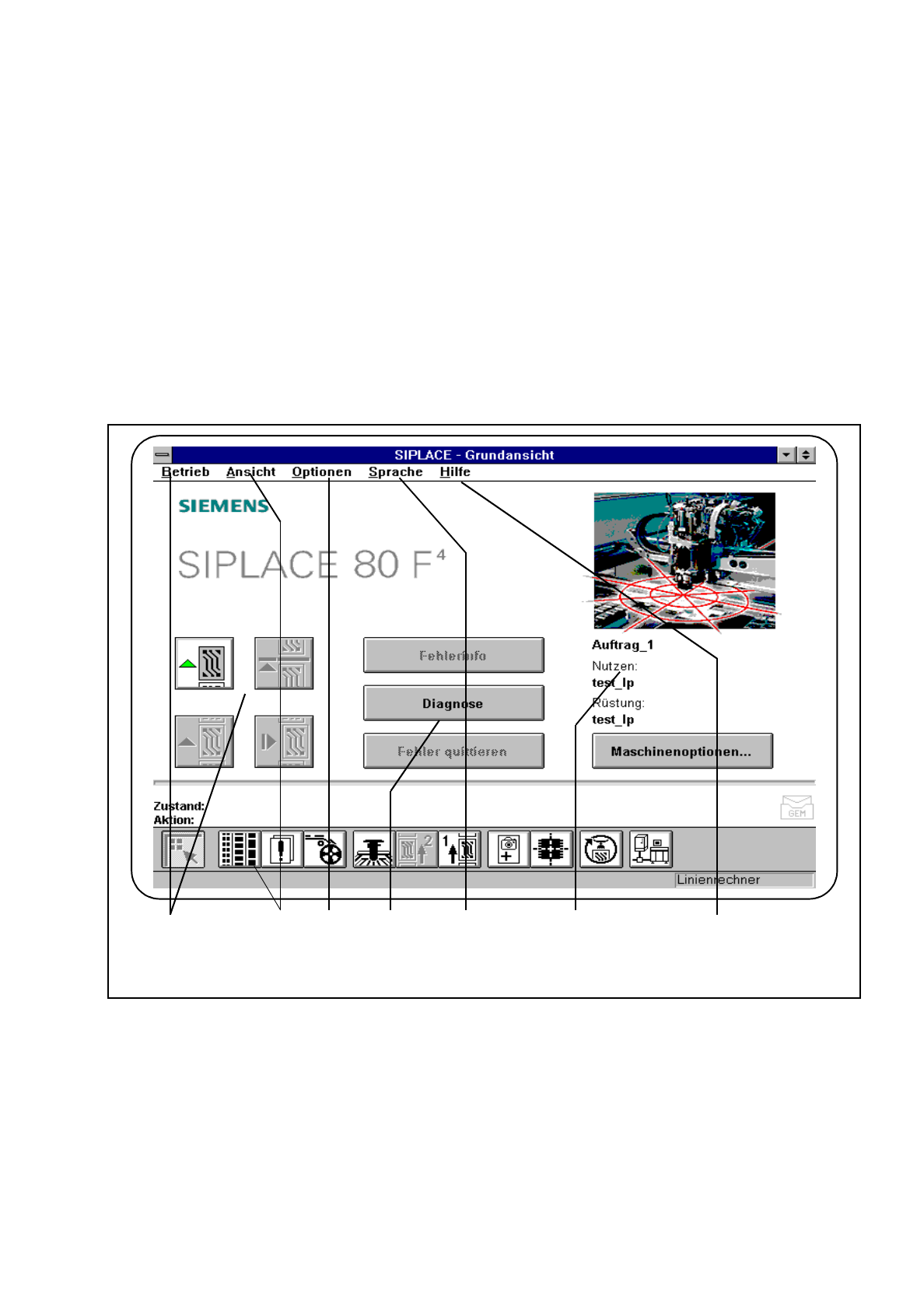

Abb. 2.4.1 Grundansicht
- Legende zu Abb. 2.4.1
➀
Das Menü „Betrieb“
➁
Das Menü „Ansicht“ (mit Buttonleiste)
➂
Das Menü „Optionen“
➃
Schaltflächen für Fehlerbehandlung und Diagnose
➄
Das Menü „Sprache“
➅
Anzeigefeld
➆
Das Menü „Hilfe“
1 3 2 5 4 6
7
2 Einführung und Grundbegriffe Betriebsanleitung SIPLACE 80S-20/F4/F4-6
2.4 Kurzbeschreibung und Grundlagen der Bedienoberfläche Ausgabe 07/97 ab Softwareversion SR.403.xx
2 - 28
2.4.2 Das Menü „Betrieb“
Während des Bestückens stehen dem Bediener an der Grundansicht verschiedene Möglichkeiten, die
Maschine zu bedienen, zur Verfügung.

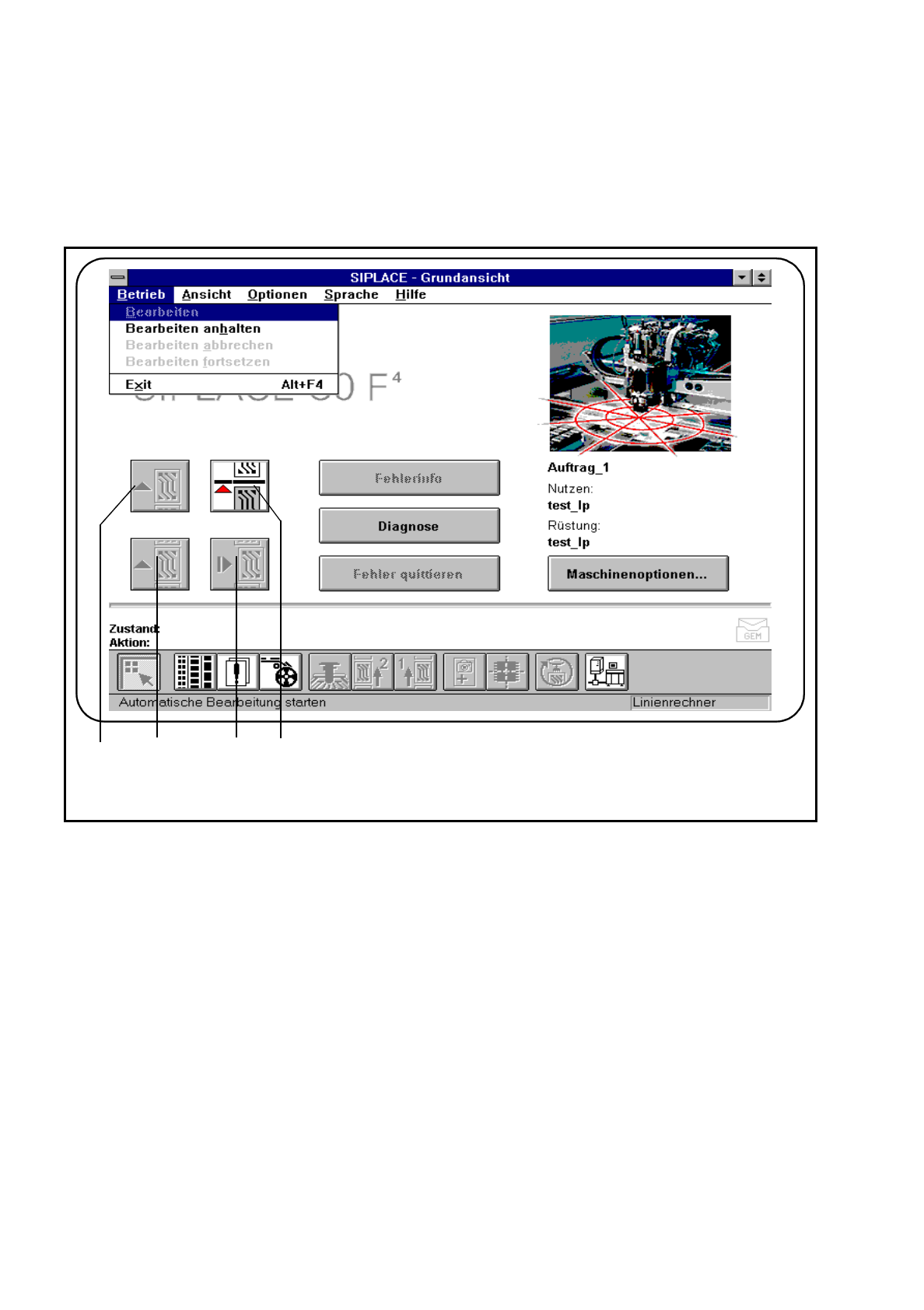

Abb. 2.4.2 Grundansicht bedienen
- Legende zu Abb. 2.4.2
➀
Bearbeiten
➁
Bearbeiten fortsetzen
➂
Bearbeiten abbrechen
➃
Bearbeiten anhalten
2.4.2.1 Bearbeiten anhalten
Um z.B. Einzelfunktionen auszuführen, können Sie die Bearbeitung anhalten.
●
Klicken Sie dieses Symbol.
Die Bearbeitung wird angehalten wenn die im Transport befindliche Leiterplatte abgearbeitet ist.
Das Symbol „Bearbeiten“ wechselt auf die Farbe Grün.
1 3 2 4
Betriebsanleitung SIPLACE 80S-20/F4/F4-6 2 Einführung und Grundbegriffe
Ausgabe 07/97 ab Softwareversion SR.403.xx 2.4 Kurzbeschreibung und Grundlagen der Bedienoberfläche
2 - 29
2.4.2.2 Bearbeiten
Wurde die Bearbeitung (Bestücken) der Leiterplatte angehalten z. B um in Einzelfunktionen zu wechseln,
kann durch Klicken dieses Symbols die Bestückung weitergeführt werden.
Das Symbol „Bearbeiten anhalten“ wechselt die Farbe auf Rot.
2.4.2.3 Bearbeitung abbrechen
Das Symbol leuchtet rot.
Um die Bearbeitung einer Leiterplatte abzubrechen z.B. nach einer fatalen Fehlermeldung, klicken Sie dieses
Symbol. Es wird nochmals eine Bestätigung abgefragt.
HINWEIS
Eine Fehlermeldung in der Statuszeile wird automatisch quittiert.
2.4.2.4 Bearbeitung fortsetzen
Das Symbol leuchtet grün.
Um die Bearbeitung einer Leiterplatte fortzusetzen, wenn Sie z.B. nach einer fatalen Fehlermeldung trotzdem
die Leiterplatte weiterbestücken möchten, klicken Sie dieses Symbol.
HINWEIS
Eine Fehlermeldung in der Statuszeile wird automatisch quittiert.
2.4.2.5 Exit
Um die gesamte Bearbeitung abzubrechen und die Bedienoberfläche zu verlassen.
HINWEIS
Die Bedienoberfläche kann nur im Zustand „Bearbeiten anhalten“ verlassen werden.
