2 Einführung und Grundbegriffe Betriebsanleitung SIPLACE 80S-20/F4/F4-6 2.4 Kurzbeschreibung und Grundlagen der Bedienoberfläche Ausgabe 07/97 ab Softwareversion S R.403.xx 2 - 34 2.4.4 Das Menü „Optionen“ Hier find en S…
Betriebsanleitung SIPLACE 80S-20/F4/F4-6 2 Einführung und Grundbegriffe
Ausgabe 07/97 ab Softwareversion SR.403.xx 2.4 Kurzbeschreibung und Grundlagen der Bedienoberfläche
2 - 33
2.4.3.4 Visionfunktionen
Die Visionfunktionen dienen dazu, die Funktionen zum Marken teachen und testen, sowie zum Bauelemente
messen und Gehäuseformdaten ändern, auszuführen.
HINWEIS
Den vollen Leistungsumfang der Visionfunktionen finden Sie im Kapitel 5 dieser Betriebsanleitung.
●
Marken teachen (Einrichterfunktionen)
Im Menü „Marken teachen“ können Marken für die Leiterplatten-Lageerkennung bearbeitet werden.
●
Bauelement testen (Einrichterfunktionen)
Im Menü „Bauelement testen“ können Gehäuseformen für die Bauelemente-Zentrierung bearbeitet werden.
2.4.3.5 SITEST starten
Hier können Sie das Programmpaket SITEST zum Einrichten und Kalibrieren des Automaten starten.
Die Bedienoberfläche und der Leistungsumfang der SITEST Funktion ist in einer seperaten Bedienungsanlei-
tung SITEST beschrieben.
2.4.3.6 GEM - Schnittstelle (Option)
Im Menü GEM können Sie die Funktionen der GEM-Schnittstelle bearbeiten und ausführen.
HINWEIS
Der volle Leistungsumfang des Menüs GEM ist im Kapitel 11.9 dieser Betriebsanleitung beschrieben
2 Einführung und Grundbegriffe Betriebsanleitung SIPLACE 80S-20/F4/F4-6
2.4 Kurzbeschreibung und Grundlagen der Bedienoberfläche Ausgabe 07/97 ab Softwareversion SR.403.xx
2 - 34
2.4.4 Das Menü „Optionen“
Hier finden Sie eine Reihe von Zusatz-und Bedienfunktionen.

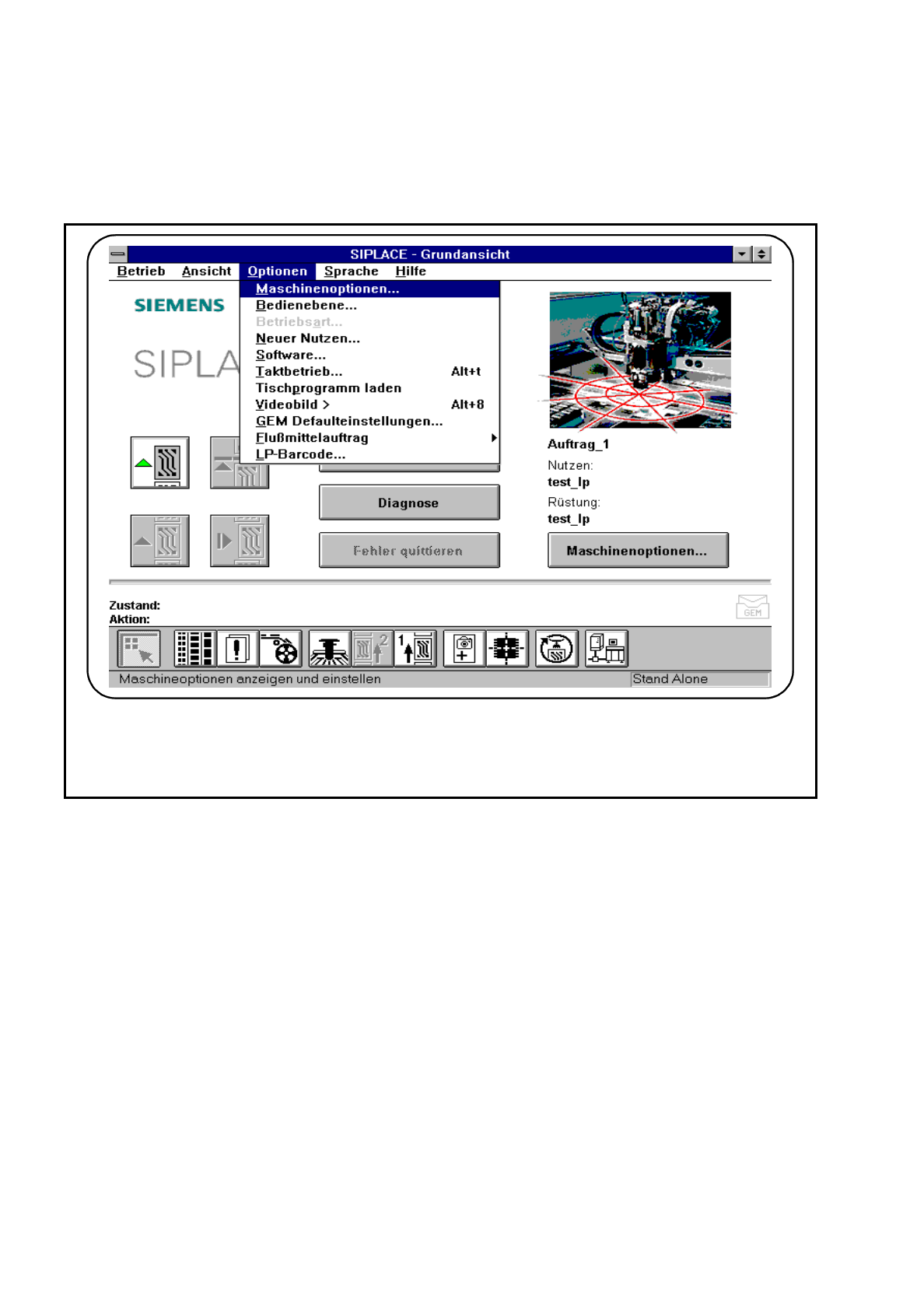

Abb. 2.4.4 Das Menü „Optionen“
Betriebsanleitung SIPLACE 80S-20/F4/F4-6 2 Einführung und Grundbegriffe
Ausgabe 07/97 ab Softwareversion SR.403.xx 2.4 Kurzbeschreibung und Grundlagen der Bedienoberfläche
2 - 35
2.4.4.1 Maschinenoptionen

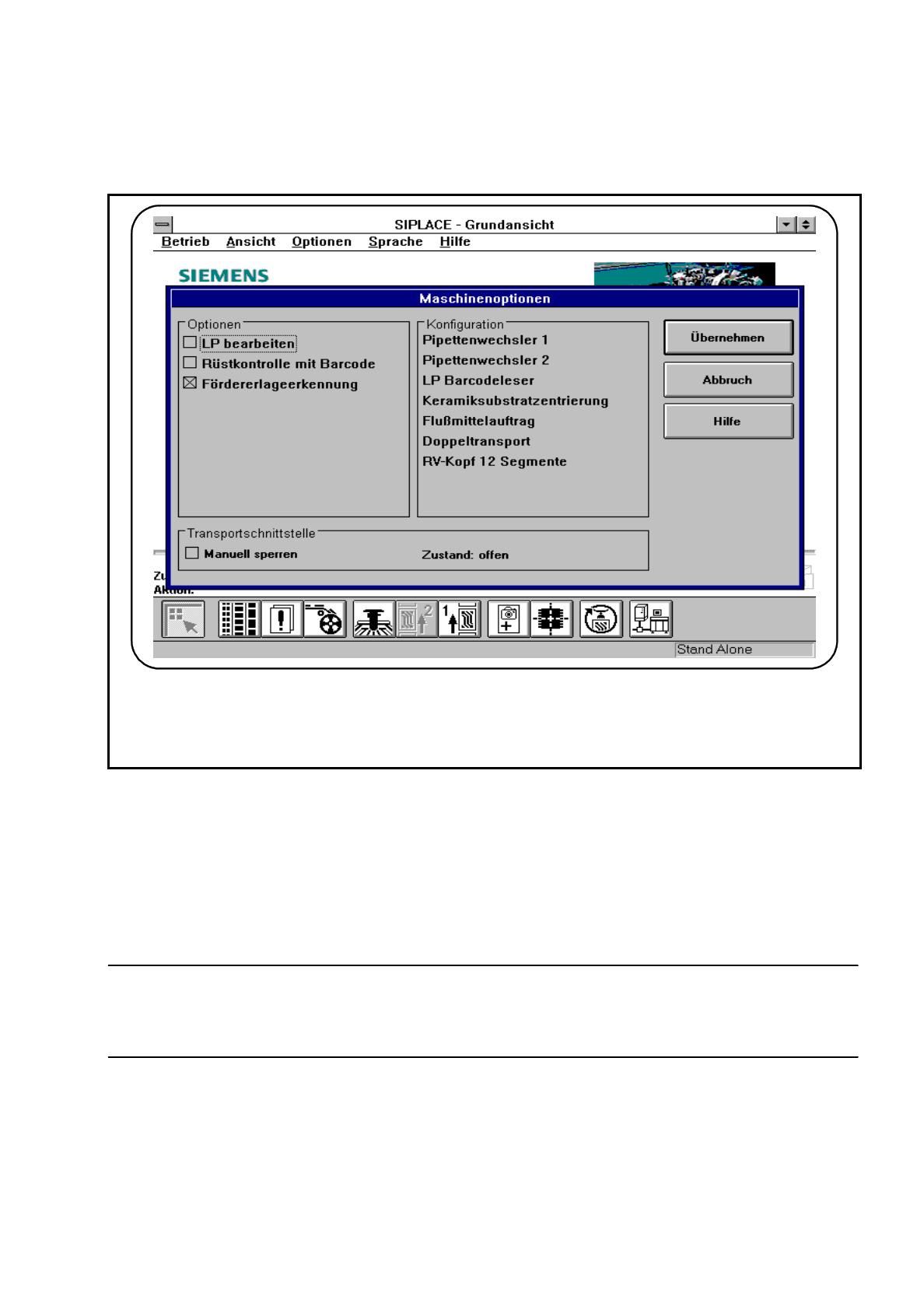

Abb. 2.4.5 Maschinenoptionen
In der Benutzerebene „Bediener“ haben Sie die Möglichkeit, sich im Menü „Maschinenoptionen“ zu informie-
ren, welche Maschinenoptionen vorhanden und aktiviert sind.
In der Benutzerebene „Einrichter“ haben Sie die Möglichkeit, angezeigte Maschinenoptionen zu aktivieren
bzw. zu deaktivieren.
Es werden nur Maschinenoptionen angezeigt, die für die jeweilige Station konfiguriert sind.
HINWEIS
Die möglichen Maschinenoptionen und der jeweilige Leistungsumfang ist in den Kapiteln 5 „Visionfunktionen
bzw. Kapitel 11 „Stationserweiterungen und Maschinenoptionen“ dieser Betriebsanleitung beschrieben
