Rev 2.00 维修调整要领书 1-4 1-1-3 ． 电磁标尺的间隙 1 ） 拧松固定传感器的螺钉，在电磁标尺和传感器贴装头的间隙里插入 t0.25 的间隙规。 2 ） 拧紧传感器感应头部的止动螺钉，拔出 t0.25 ± 0.1mm 的间隙规。 图 1-1-3-1 X 轴侧 图 1-1-3-2 Y 轴侧 0.25 ± 0.1mm 0.25 ± 0.1mm 0.25 ± 0.1mm
Rev 2.00
维修调整要领书
1-3

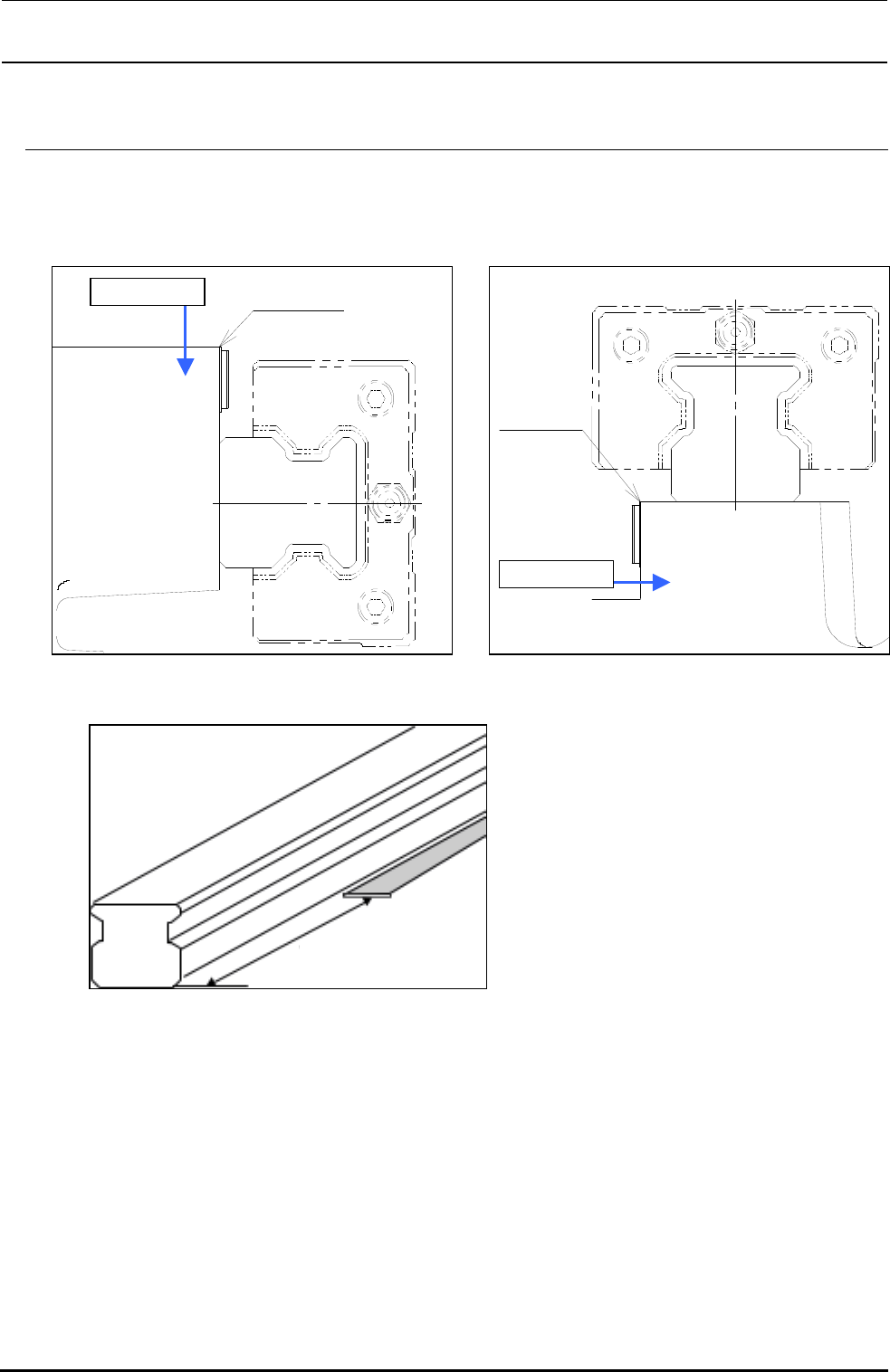

1-1-2． Y轴电磁标尺粘贴位置
1） 对齐 Y 框架 C 以及 Y 框架 S 的上表面装贴电磁标尺。
规格值：电磁标尺的贴装位置（在贴装头移动方向的平行方向距离偏差）±0.1mm
图 1-1-2-1 Y 轴电磁标尺粘贴位置（上图左：Y 框架 C；上图右：Y 框架 S）
Y 轴的电磁标尺贴装位置，从 LM 导向器前
侧端面开始到电磁标尺端面的尺寸为
72mm 的位置。
Y 框架 C
Y 框架 S
对齐表面
对齐表面
图 1-1-2-2 Y 轴电磁标尺贴装位置
72±1mm
Rev 2.00
维修调整要领书
1-4

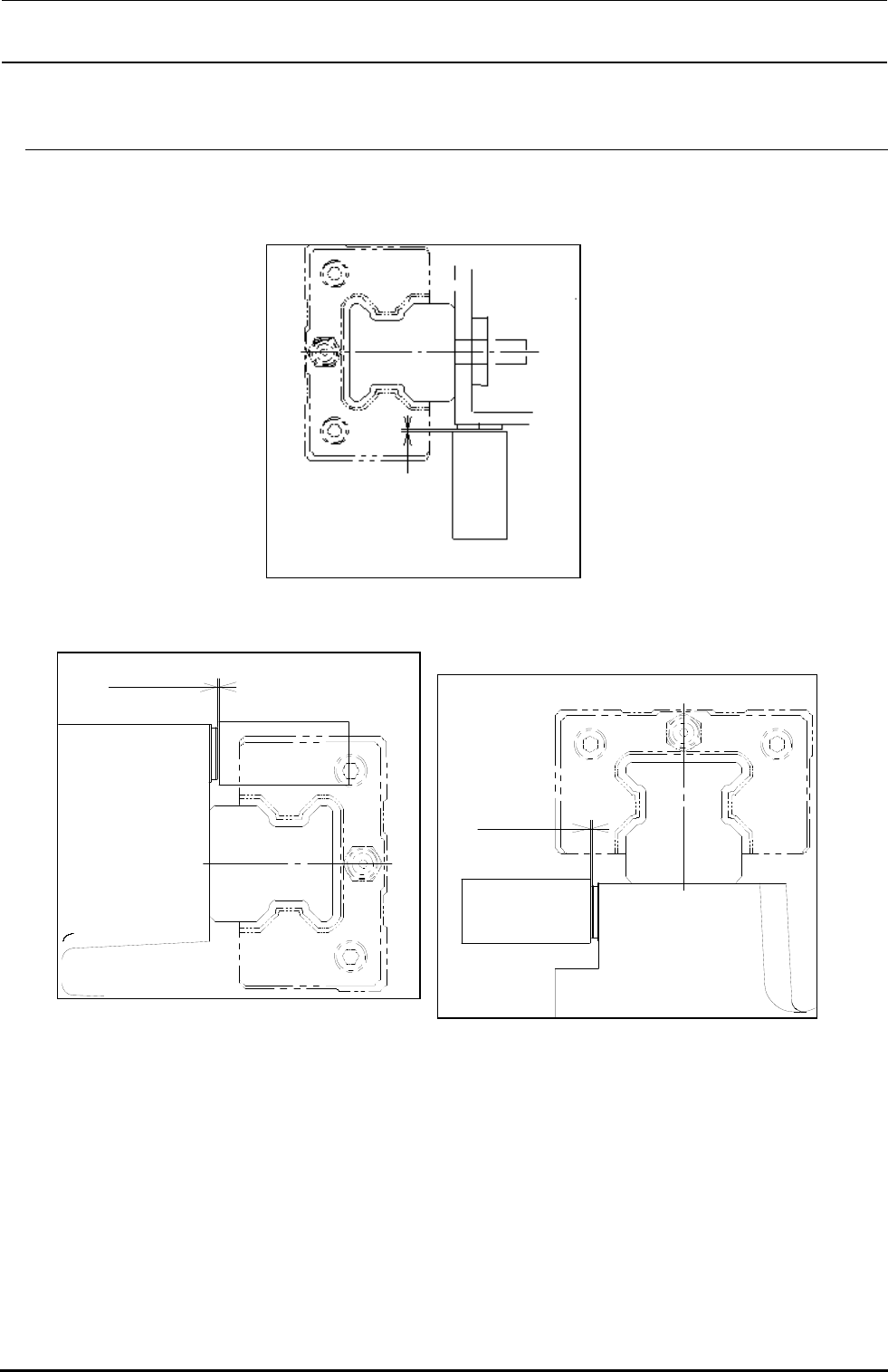

1-1-3． 电磁标尺的间隙
1） 拧松固定传感器的螺钉，在电磁标尺和传感器贴装头的间隙里插入 t0.25 的间隙规。
2） 拧紧传感器感应头部的止动螺钉，拔出 t0.25±0.1mm 的间隙规。
图 1-1-3-1 X 轴侧
图 1-1-3-2 Y 轴侧
0.25±0.1mm
0.25±0.1mm
0.25±0.1mm
Rev 2.00
维修调整要领书
1-5
1-2． 限制传感器、原点附近传感器的更换
1） 只更换传感器的时候，没有必要调整位置。
2） 支架也一起更换的时候，需要调整位置。
※ X轴的原点成了电磁标尺的 Z 相。因此，X 轴上没有原点传感器。
1-2-1． X＋/－LIMIT SENSOR、X NEAR SENSOR的更换
图 1-2-1-1 X 轴上各传感器的调整
1） 若各个 RUBBER STOPPER 和 XM BASE A（或 B）的距离为 5mm 的话，进行调整使各个 LIMIT SENSOR
为开，然后拧紧螺钉。
X NEAR SENSOR X +LIMIT SENSOR
（X 轴的右侧有 X-LIMIT SENSOR。）
