Rev 2.00
维修调整要领书
12-4
6） 请按下[Exit（OK）]按钮。
图 12-1-1-2-5 触摸式面板的设定
7） 请在下面再按下一次[Calibration]。
图 12-1-1-2-6 触摸式面板的设定
Rev 2.00
维修调整要领书
12-5
8） 请按下[Confirm]按钮。
图 12-1-1-2-7 触摸式面板的设定
9） [ConfirmPoint]被显示出来所以请用指尖同校准点一样地按下。
如果按了标记中央以外的话请先按[Exit（OK）]按钮，然后从 7）开始重新进行操作。
图 12-1-1-2-8 触摸式面板的设定
如果即使按了标记中央，还是显示黄色的点与红色的点错位的话，请先按[Exit（OK）]按钮，然
后从 3）开始重新进行操作。
Rev 2.00
维修调整要领书
12-6

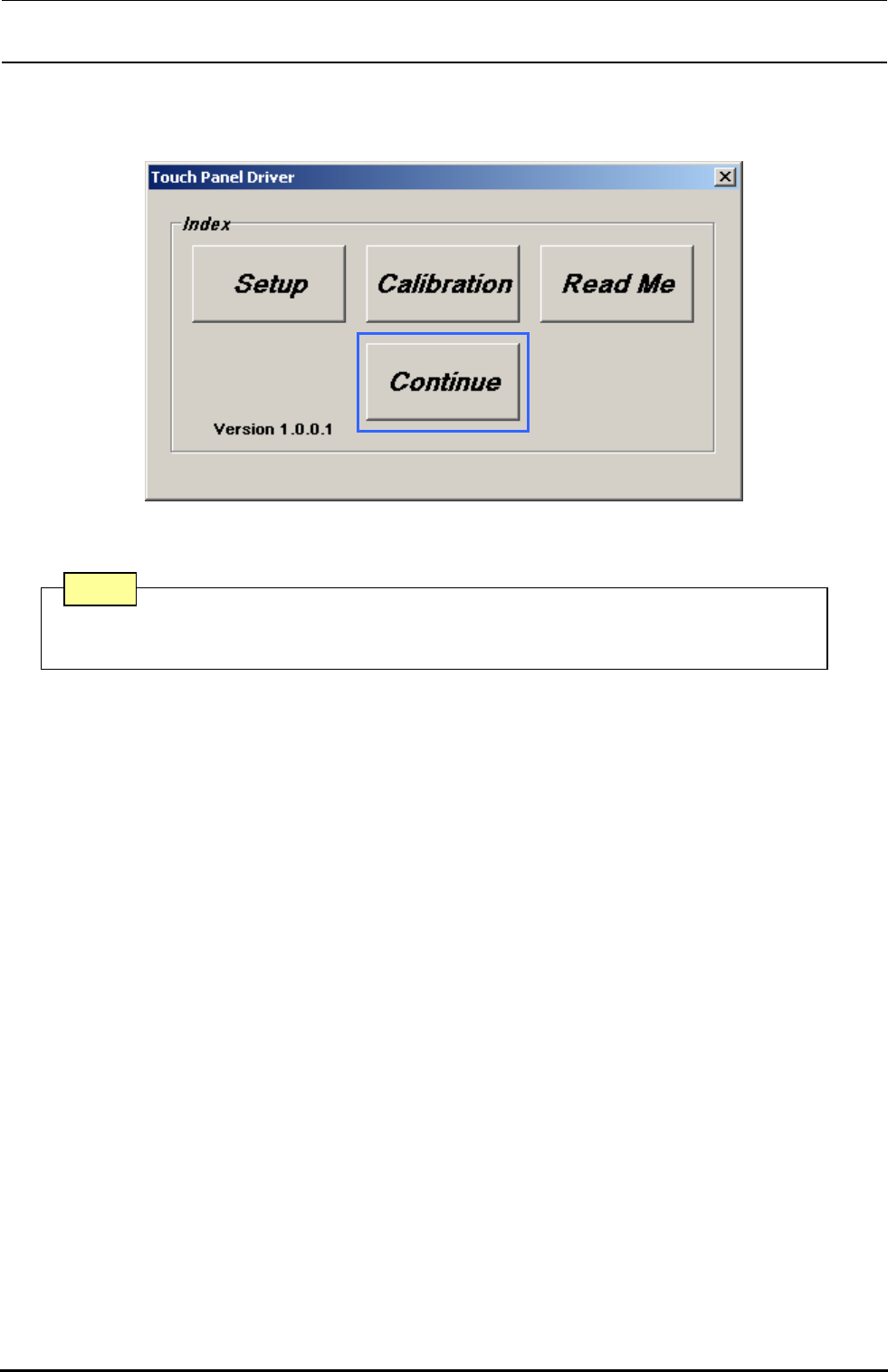

10） 请按下[Continue]按钮。
图 12-1-1-2-9 触摸式面板的设定
11） 这样触模式面板的操作就结束了。
为了使 C 驱动器的变更有效，用指令运行“ewfmgr c：-commit”后请关闭。（参照 12-2-5-3 章 C
驱动器的更新操作）
如有背面操作的LCD（选项）时也同样设定。
注意
