Rev 2.00
维修调整要领书
12-28
10） 安装中间，进行状态以条形图显示。
11） 安装结束后，显示安装结束画面。
点击[Finish]按钮，结束安装。
补充：关于机械控制参数
机械控制参数是开动装置时被使用的阈值数据的集群。
主要的设置数据有①～⑤类。
① 贴装头动作时的速度数据
② XY 轴动作时的速度数据
③ 支撑台动作时的速度数据
④ AWC/中心马达转速
⑤ ATC 控制用的时间数据
Rev 2.00
维修调整要领书
12-29
12-2-5-2. Flexline DB的安装方法

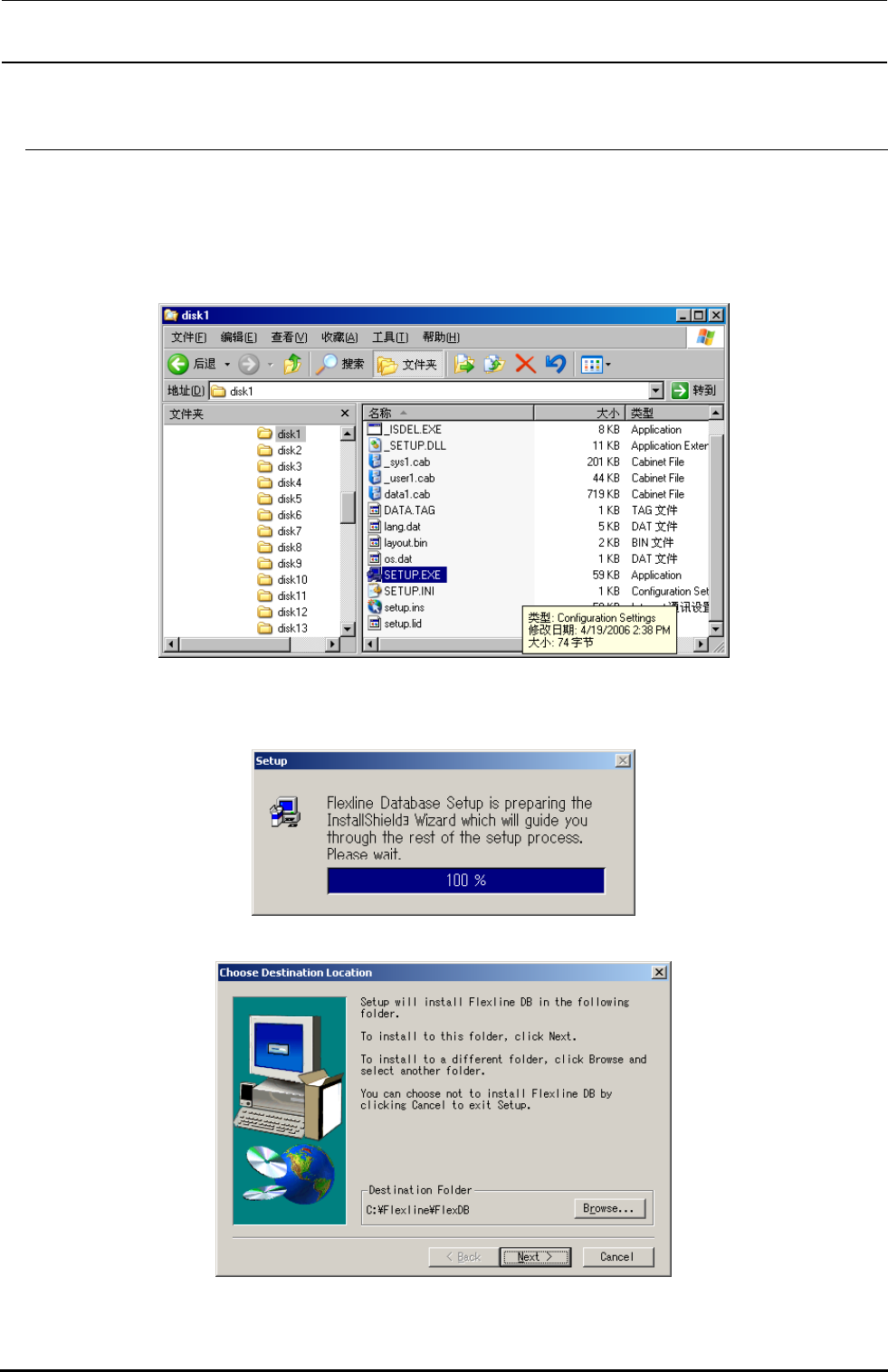

1） 请准备好存有 Flexline DB 安装文件的 USB 存储器等。
2） 按 Windows 的开始按钮，从开始菜单的程序中启动资源管理器。
3） 从第 1）步中准备好的 Flexline DB 安装盘中选择 Setup.exe。
在资源管理器上双击所选择的 Setup.exe，开始安装。
4） 如运行 Setup.Exe，即显示安装准备的画面。
显示很快结束，自动向５）前进。
5） 显示选择安装位置的画面。
Rev 2.00
维修调整要领书
12-30

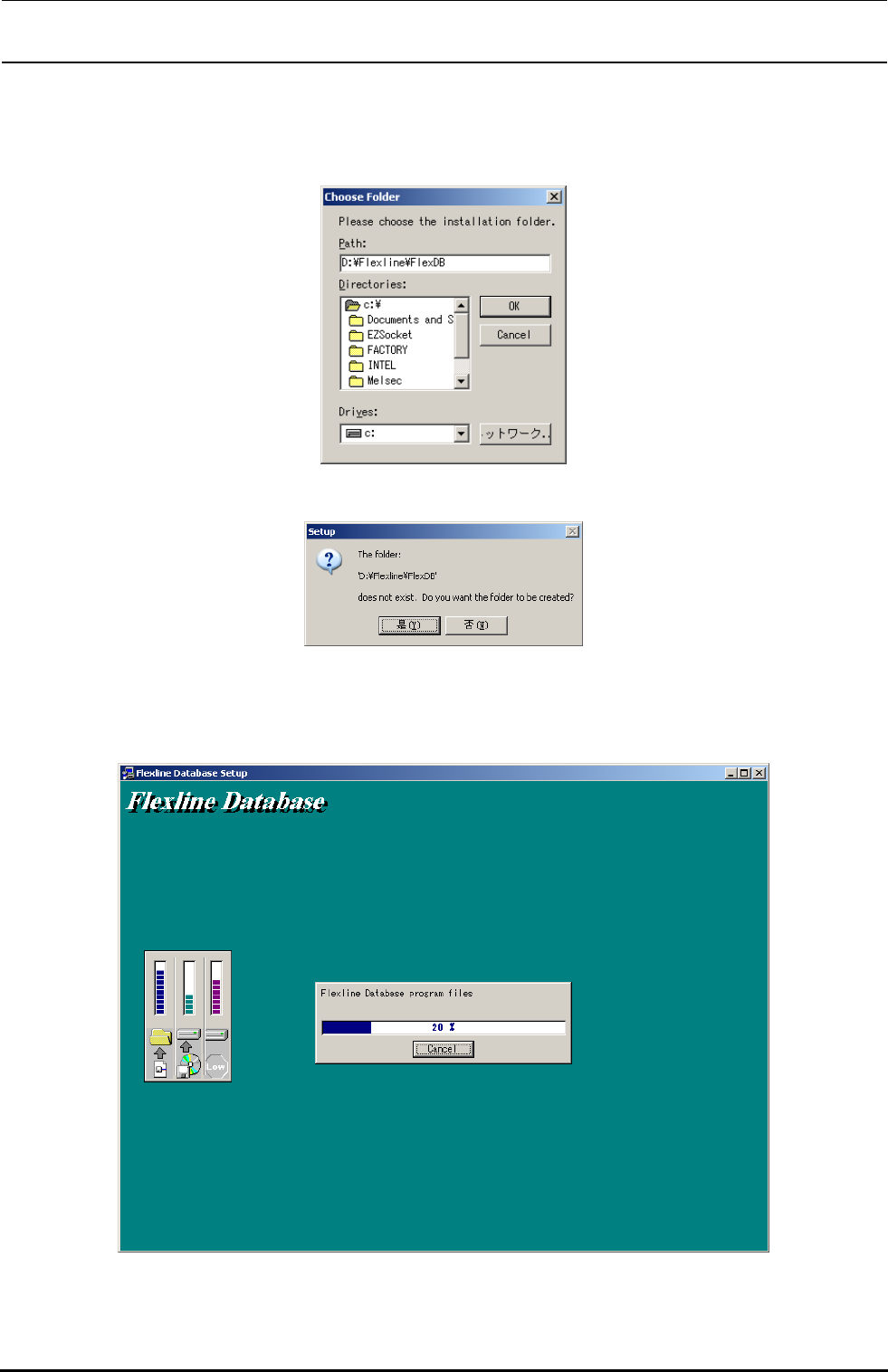

6） 由于需要改变安装目的地，请点击[Browse…]按钮。于是显示目录选择画面。将默认的安装目的
地路径 C：\Flexline\FlexDB 改变为 D：\Flexline\FlexDB，然后点击[OK]按钮。
7） 如不存在安装位置目录，会显示生成目录的确认画面。点击“是”按钮。
※ 注意 按钮的字母标記根据操作系统的语言规格显示。
8） 如在５）的画面上点击“Next”按钮，或在 7）的画面上点击“是”按钮，安装即开始，显示以下
画面。
