Rev 2.00
维修调整要领书
12-40

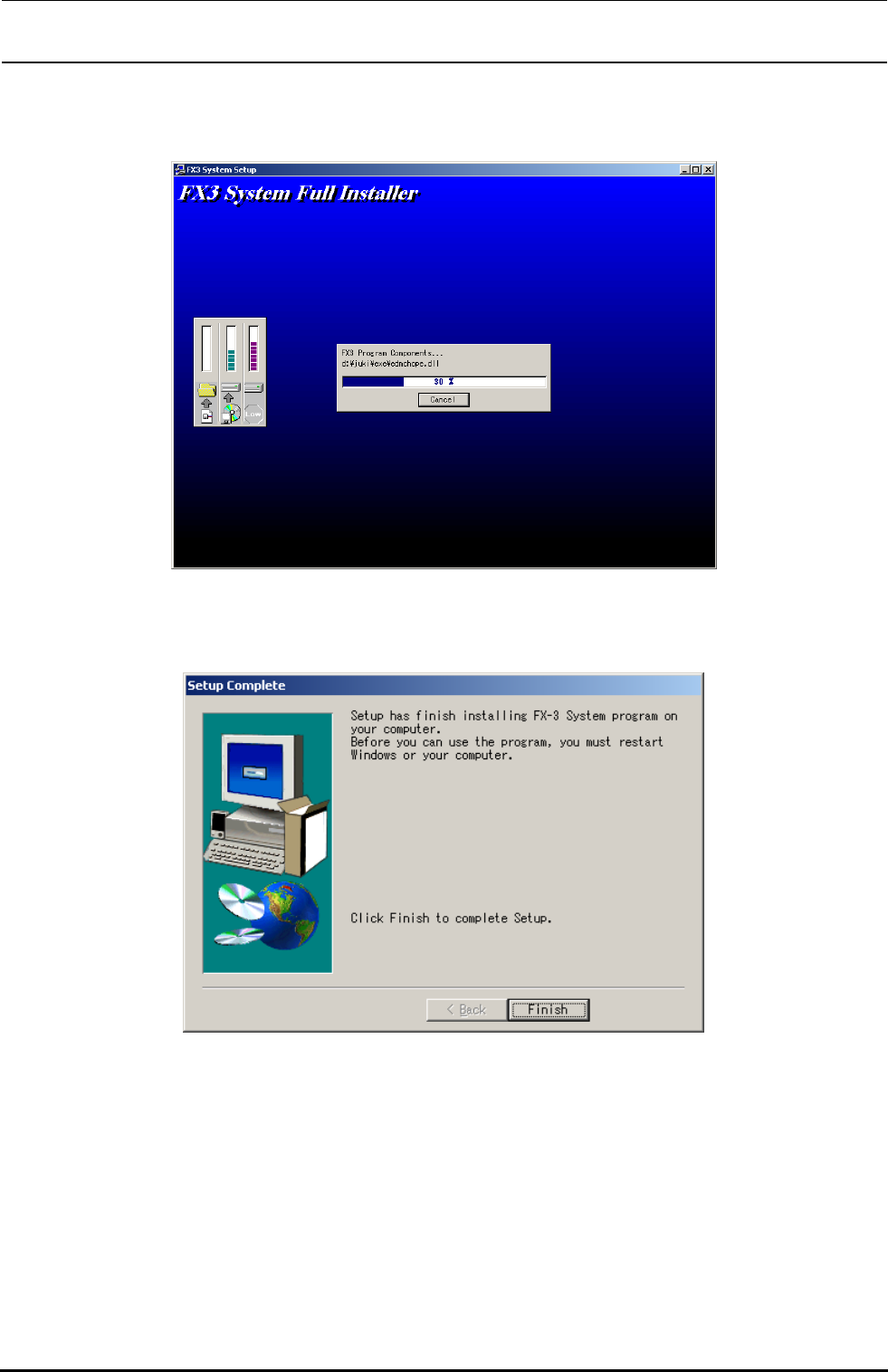

12） 安装中间，进行状态以条形图显示。
13） 安装结束后，显示安装结束画面。
点击[Finish]按钮，结束安装。
14） 请按照「12-2-5-2 Flexline DB 的安装方法」，安装适合于系统版本的 Flexline DB。
15） 请按照「12-2-5-3 C 驱动器的更新操作」进行 C 驱动器的更新。
※ 注意
如果不进行 C 驱动器的更新操作就重新启动，则由于 C 驱动器的保护功能，安装信息从 OS 消失，系
统不能正常地启动，故请注意。
Rev 2.00
维修调整要领书
13-1
危险
为了防止突然的起动造成事故，请关掉电源之后再进行操作。
13 电气部
13-1． 电气部的布局
图 13-1-1 为正面图，图 13-1-2 为背面图。
1. 信号灯
2. LCD 监视器
3. 操作盘
前 ：操作基板前面组件
后 ：操作基板背面组件
（EN 规格是 EN 组件）
4. Head 装置
Head 主基板组件件、Z/θ伺服放大器
HMS、OCC 摄像头
OCC 照明基板
（OCC-A 基板组件、OCC-C 基板组件）
坏板标记阅读器（选购品）
5. 鼠标
6. 键盘
7. 电源开关
8. FDD
9. HDD
10. 控制器
内部： CPU 接口基板、定位板、IEEE1394A
电路板、IP-X5 基板、CPCI 背面接口
基板
外部： 叠加基板、鼠标/键盘切换线路板
11. XY 驱动装置
12. 传送装置系列电气
5 相步进驱动器（传送电动机用、基板宽度自
动调整用、支撑台用）、
底座传送基板组件（仅右侧有 1 块）
13. DVD-ROM & CD-R/RW 驱动器
14. 真空泵
15.
电源装置
16.
A
C 输入装置 L、AC 输入装置 R
17. 自动断路器
18. 计时器
19. 供料基板组件
20. ATX 电源
部分 CVS 用测试器
部分 XY-RELAY 电路板组件
部分 安全回路装置（仅限 EN 机）
⑳

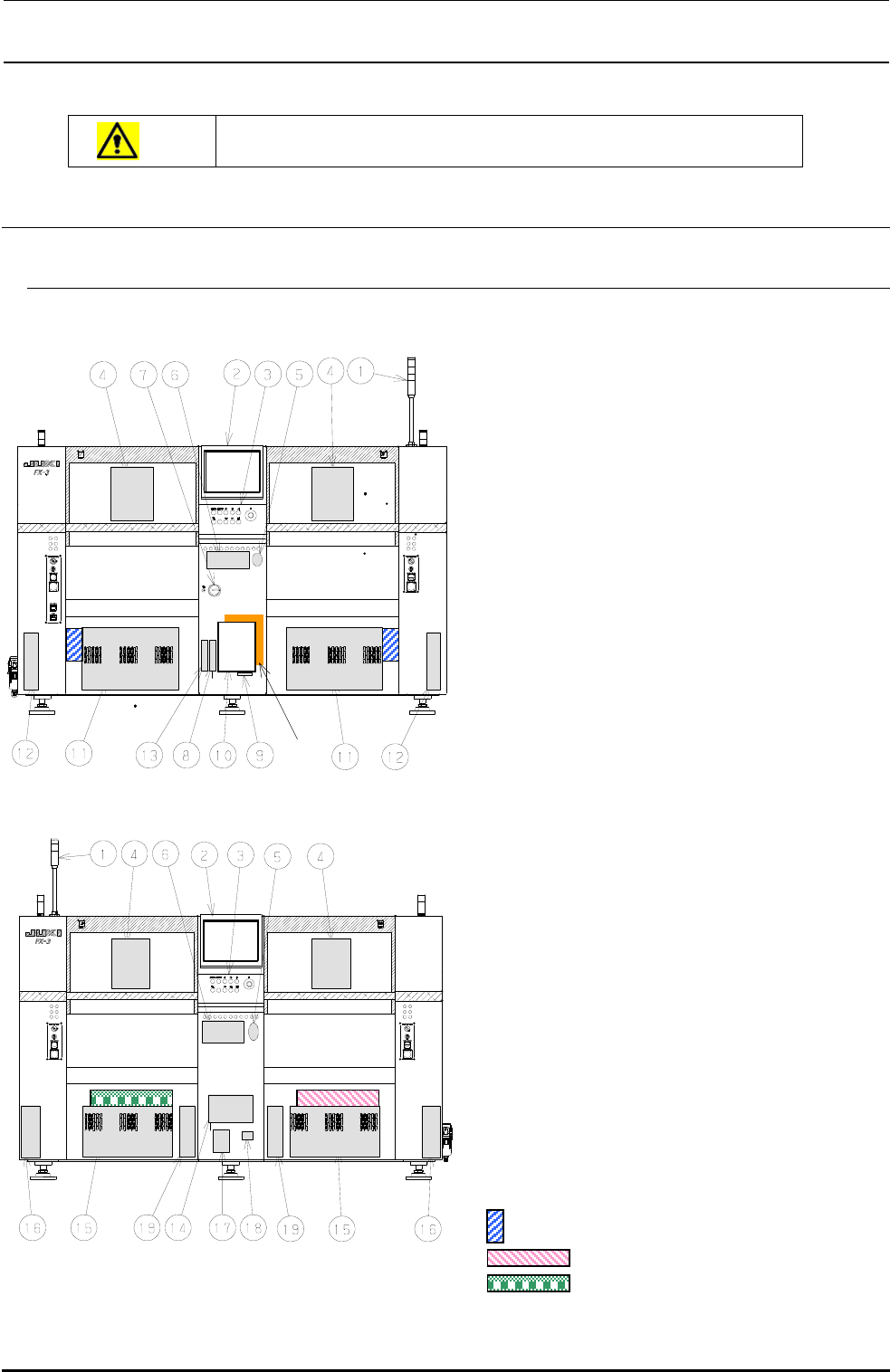

图 13-1-1 主体正面图
图 13-1-2 主体背面图
Rev 2.00
维修调整要领书
13-2
13-2． 底座上部的布局
图 13-2-1 表示底座上面图。
1. LCD 监视器
2. Head 装置
3. 变压器
4. YL-LF 轴电动机
5. YR-LF 轴电动机
6. YL-LR 轴电动机
7. YR-LR 轴电动机
8. YL-RF 轴电动机
9. YR-RF 轴电动机
10. YL-RR 轴电动机
11. YR-RR 轴电动机
12. X-LF 轴电动机
13. X-LR 轴电动机
14. X-RF 轴电动机
15. X-RR 轴电动机

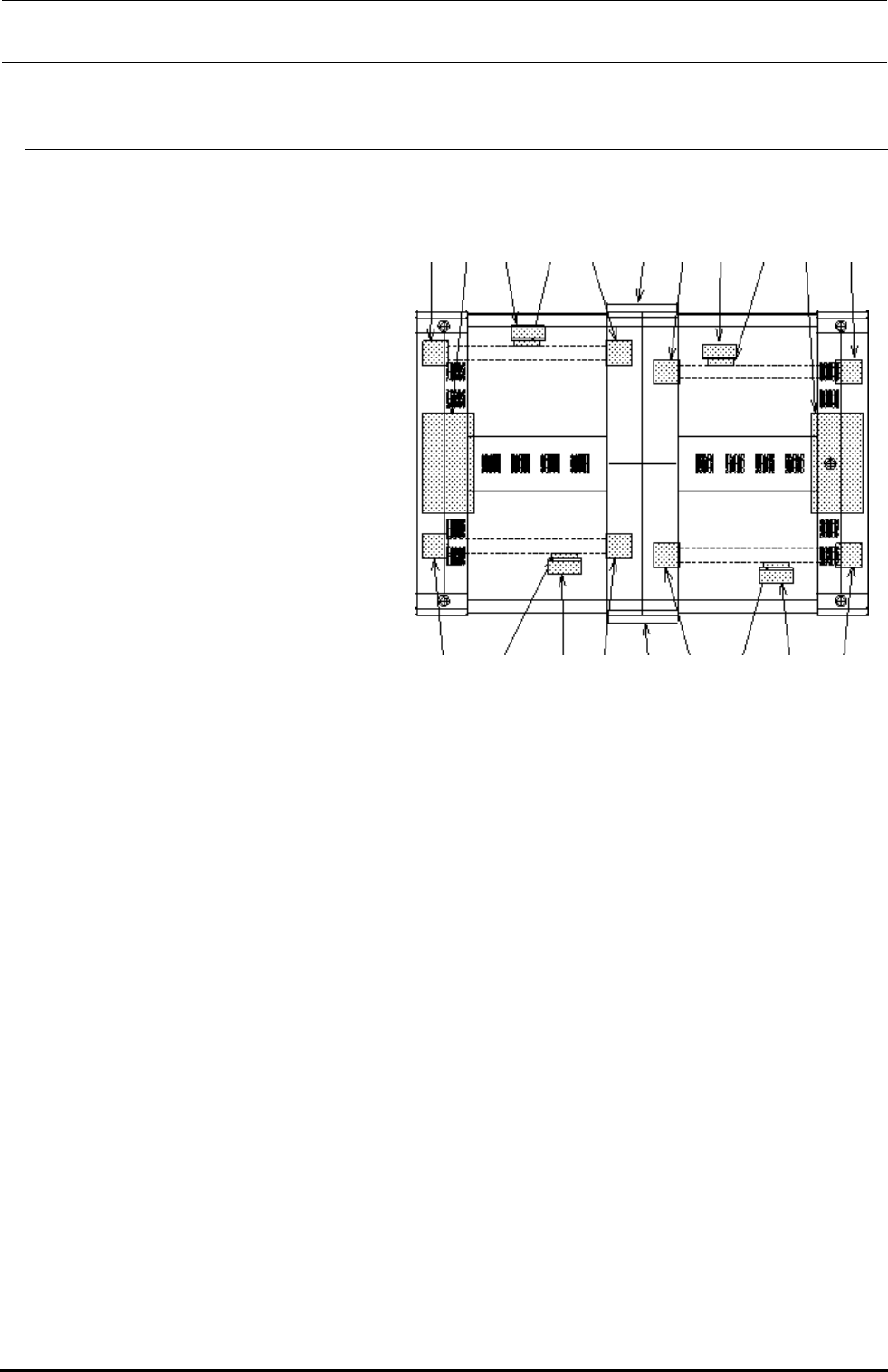

图 13-2-1 底座上面图
＜REAR 側＞
＜FRONT 側＞
①
①
②②
②
②
③③
④
⑤
⑥
⑦
⑧
⑨
⑩ ⑪
⑫
⑬
⑭
⑮
