Rev 2.00 维修调整要领书 13-4 13-3-1-2. 电源装置构成图 （ STD 規格） 图 13-3-1-2-1 电源装置构成图 ※ 在上图中把 PSU 前面保护罩朝左偏 【正视所见】 PSU 前面保护罩 PS2 PS1 PS3 【顶视所见】
Rev 2.00
维修调整要领书
13-3
13-3． 电源装置
13-3-1． 電源装置的构成
电源装置被在装置背面的左右两边安装了 2 个。图 13-3-1-2-1、图 13-3-1-2-2 表示构成。
电源装置由 DC 电源、控制用继电器、电路保护器等构成，向各装置（控制器，ＸＹ装置，Zθ装置，传
送装置，贴装头装置等）供给 AC、DC 电源。
各 DC 电源的用途如下∶
• +6V (+6.3V～6.5V、PS1) 供料器（多层、32mm 纸带）控制用
• +24VA (+24±0.1V、PS2) 通用（控制器外面基板、步进驱动器等用）
• +24VB (+24±0.1V、PS3) Zθ 伺服放大器控制用
• +24VC (+24±0.1V、PS4) 安全电路驱动用（仅 EN 机）

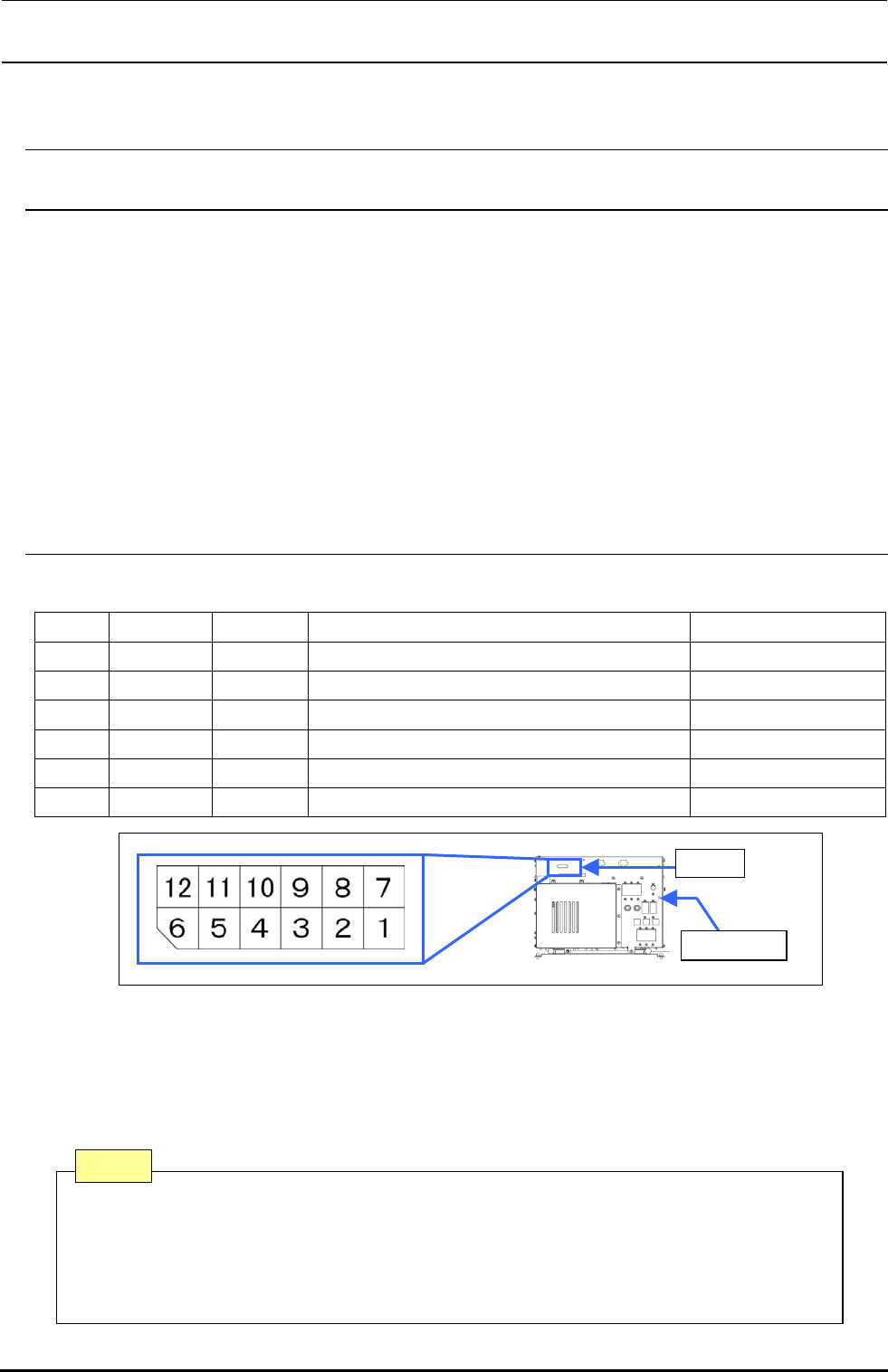

13-3-1-1. DC电源电压等级的调整方法
表 13-3-1-1-1 DC 电源电压等级的设定
NO. 电源规格 电源代号 电源装置测定端子 电压调整值
1（※） +48V － CN 039 1 脚（+48V）和 7脚（+48VRTN） －
2（※） +26V － CN 039 2 脚（+26V）和 8脚（+28VRTN） －
3 +6V PS 1 CN 039 3 脚（+6V）和 9脚（+6VRTN） (+6.3～6.5V)
4 +24V PS 2 CN 039 4 脚（+24VA）和 10 脚（+24VARTN） (+24V±0.1V)
5 +24V PS 3 CN 039 5 脚（+24VB）和 11 脚（+24VBRTN） (+24V±0.1V)
6 +24V PS 4 CN 039 6 脚（+24VC）和 12 脚（+24VCRTN） (+24V±0.1V)
图 13-3-1-1-1 电源装置 CN039
• DC电源输出电压调整用电源装置的 CN039（电源装置正面的插头）来进行。
• ※的 No.1、2 是不需要调整的电源。
• 从 PSU BLACKET A 和 PSU BLACKET B 引出线，以保证 No.3～6 的 DC 电源的输出电压是规格调整
值，各 DC 电源的输出电压用可变电阻器调整。
CN039
电源装置
注 1. 调整时，请注意电压值不能大于规格调整值。
注 2. CN039-7、8 销，和有调整指示的电源以外的 GND 绝对不能共用（不能连接）。
注 3. PS4 是 POWER UNIT (EN)安装的 EN 规格用的 DC 电源，POWER UNIT 上没有安装。
注意
Rev 2.00
维修调整要领书
13-4
13-3-1-2. 电源装置构成图
（STD 規格）
图 13-3-1-2-1 电源装置构成图
※ 在上图中把 PSU 前面保护罩朝左偏
【正视所见】
PSU前面保护罩
PS2
PS1
PS3
【顶视所见】
Rev 2.00
维修调整要领书
13-5
（EN 規格）
图 13-3-1-2-2 电源装置（EN）_R 构成图
※ 在上图中把 PSU 前面保护罩朝左偏
※ 电源装置（EN）_L 在内部构成上有若干不同之处，但由于在外观图上与 13-3-1-1 的电源装置基
本相同，所以在此就不再详细说明。
【正视所见】
PSU前面保护罩
【顶视所见】
PS2
PS1
PS4
PS3
