Rev 2.00 维修调整要领书 13-12 图 13-3-1-3-6 电源基板的连接图 ※注 1 ：用丝屏罩印刷把图中 [] 内表记显示 ※注 2 ：用丝屏罩印刷把 CN039 的信号名显示（但是 N.C. 除外） ※注 3 ： CN024 、 025 的 OK 信号夹在 +24VARET 图案里进行配线 ※注 3 ※注 3 ※注 2

Rev 2.00

维修调整要领书

13-11

图 13-3-1-3-5 Z/θ 电源基板的连接图

Rev 2.00

维修调整要领书

13-12

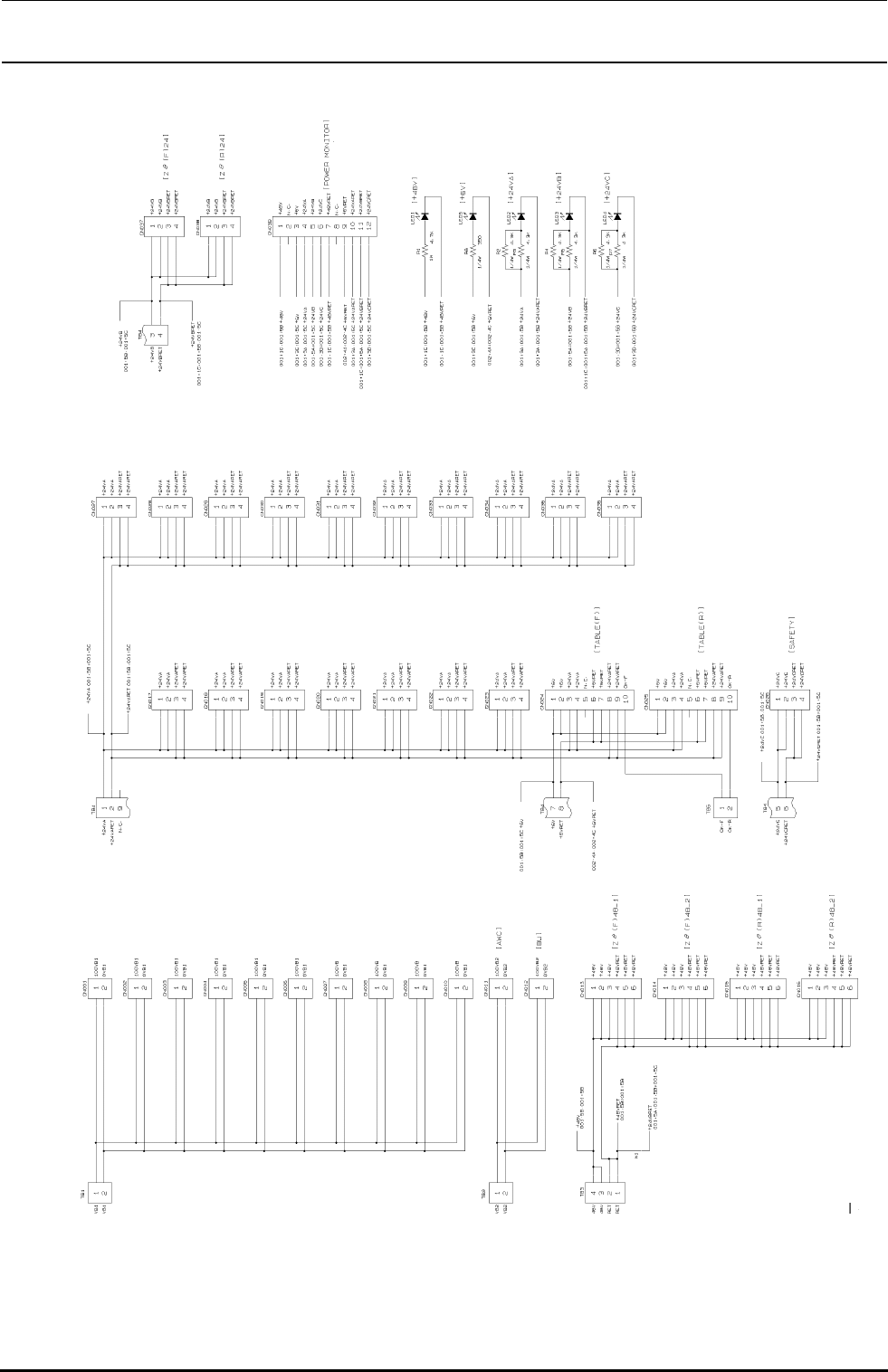

图 13-3-1-3-6 电源基板的连接图

※注1：用丝屏罩印刷把图中[]内表记显示

※注2：用丝屏罩印刷把CN039的信号名显示（但是N.C.除外）

※注3：CN024、025的OK信号夹在+24VARET图案里进行配线

※注3

※注2

Rev 2.00

维修调整要领书

13-13

13-4．控制装置

13-4-1．控制装置的构成

控制装置的基板配置图如图 13-4-1-1。

请参照这些图确认基板的安装。

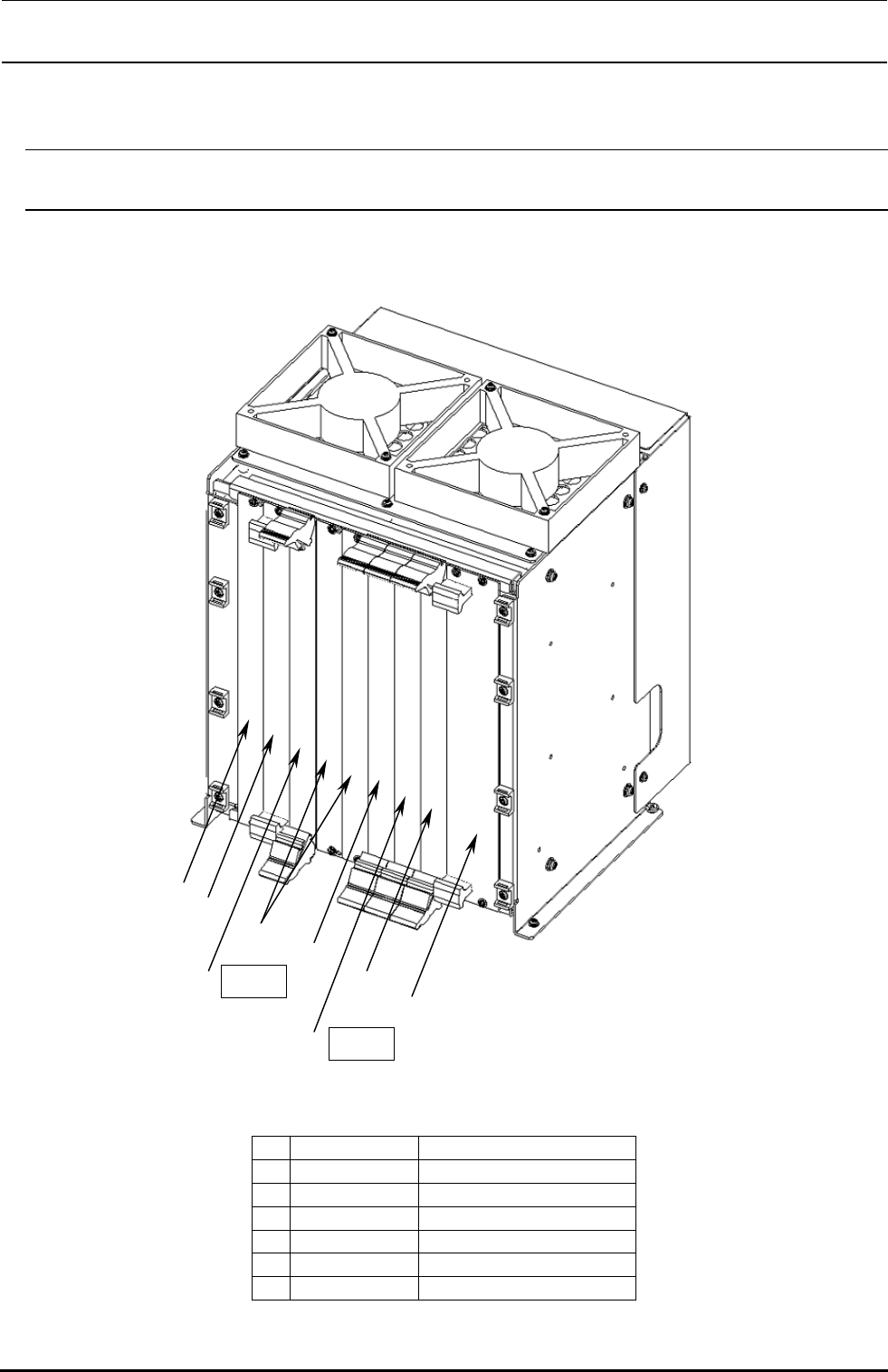

图 13-4-1-1 基板配置图（FX-3）

表 13-4-1-1 控制装置使用的电路板

货号品名

① 40044475 CPU BOARD

② 40047502 ETHER-MAIN PCB ASM

③ 40044540 POSITION BOARD

④ 40048003 cPCI-8994

⑤ 40047528 IP-X5 PCB ASM

⑥ E1649729000 BLANK PANEL B

①

⑥

⑤

③ POS2

⑥

④

③ POS1

②
