Rev 2.00
维修调整要领书
13-17
13-4-5． ETHER-MAIN基板（40047502）
【功能】
ETHER-MAIN 基板是通过以太网与 ETHER-SLAVE
基板进行通讯的主接口基板。
Compact PCI（以下简称 cPCI）与总线连接，是为了
从 CPU 接口基板向周围 I/O 的基板。并且，MS 参
数的备份数据已进入 FLASH ROM。
【直插式开关的设定】
直插式开关在购入时，已经进行了设定，但在控制装置上安装基板时，请进行确认操作。（■部表
示开关的位置。）

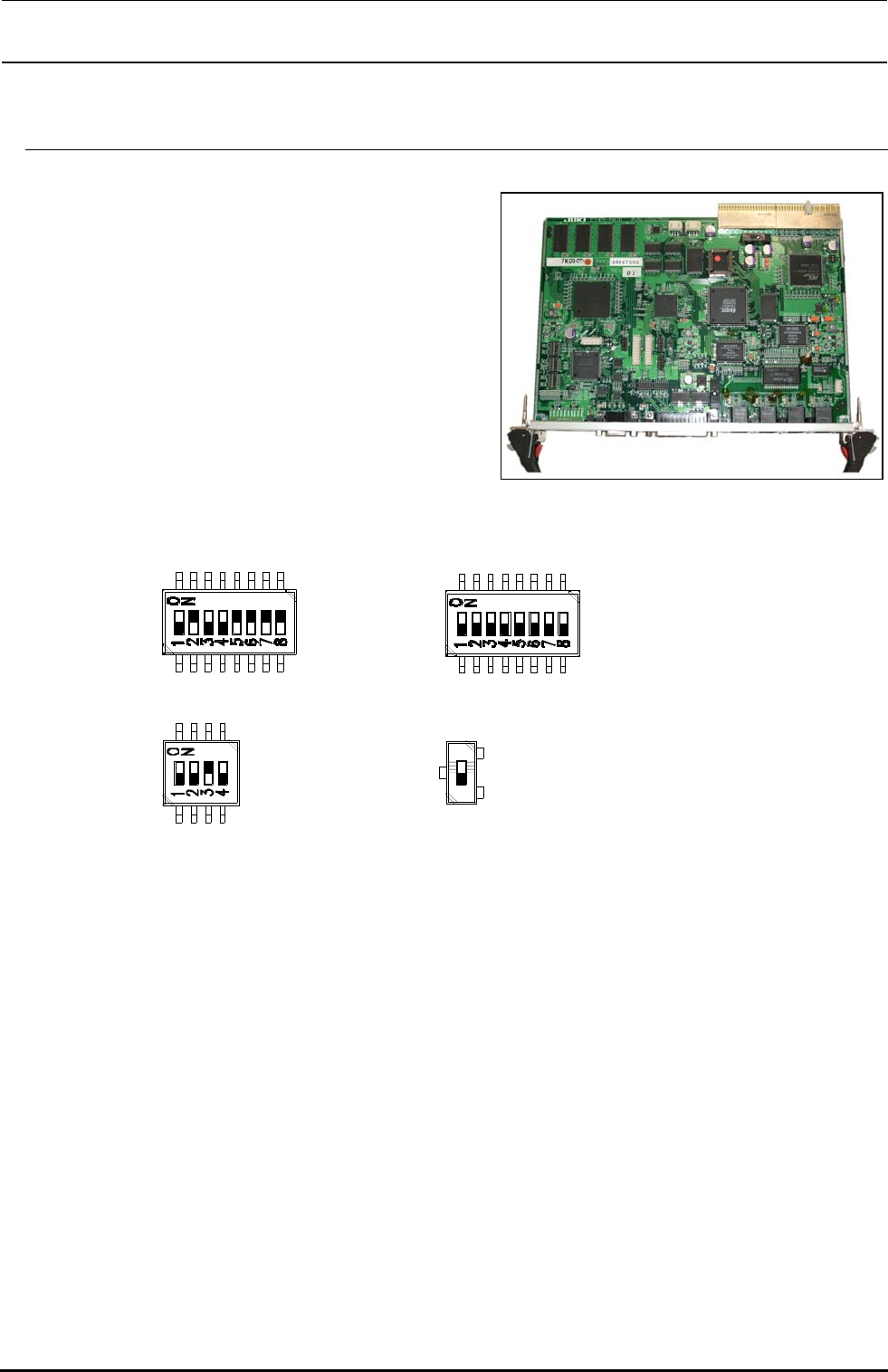

图 13-4-5-1 ETHER-MAIN 基板组 DIP-SW
【LED 的意义】
7 段 LED ：显示此基板的工作状态。
RUN LED ：若电源接通则亮灯。
EN1 ：显示 EN1 的 Link/Act。 EN1→左位
EN2 ：显示 EN2 的 Link/Act。 EN2→右位
EN3 ：显示 EN3 的 Link/Act。 EN3→XY-RELAY 电路板 – 传送车电路板 – 送料器电路板
EN4 ：显示 EN4 的 Link/Act。
【更换后的调整项目】
请按照以下的程序，进行 FLASH 存储器的版本升级。
① 「选购品」 →「变更用户等级」，选择「维修人员」。
② 「维修」 → 请选择「MS 参数设定」。
③ 「版本升级」 → 请选择「Ether Ma
i
n」。
④ 单击「执行」，版本升级开始。
SW2-1 ：OFF
SW2-2 ：ON
SW2-3 ：OFF
SW2-4 ：OFF
SW2-5 ：ON
SW2-6 ：ON
SW2-7 ：ON
SW2-8 ：ON
SW4-1 ：OFF
SW4-2 ：OFF
SW4-3 ：OFF
SW4-4 ：OFF
SW4-5 ：OFF
SW4-6 ：OFF
SW4-7 ：OFF
SW4-8 ：OFF
SW1-1 ：OFF
SW1-2 ：OFF
SW1-3 ：ON
SW1-4 ：OFF
SW5：OFF
Rev 2.00
维修调整要领书
13-18
13-4-6． IP-X5 基板组件（40047528）
【功能】
此基板是处理用 OCC 摄像头拍取的基板标记、IC 标
记等图象数据，计算出基板位置矫正、零件位置矫
｡
正所需要的值的图象处理基板
【直插式开关的设定】
直插式开关在购入时，已经进行了设定，但在控制
｡
装置上安装基板时，请进行确认操作 (■部表示开
｡
关的位置 )
图 13-4-6-1 IP-X5 基板组 DIP-SW
※ SW7
｡
是钢琴型，通过前面板侧进行操作
【前面板开关】 ※
｡
这些开关，一般请不要进行操作
重新设置 SW:
｡
对此基板进行复位
异常中断 SW: 对 CPU 发行 NMI
｡
直插式开关:
｡
变更基板的设定
【更换后的调整项目】
请按照以下的程序，进行 FLASH
｡
存储器的版本升级
①
｢｣
选购品 →
｢｣｢｣｡
变更用户等级 ，选择 维修人员
②
｢｣
维修 →
｢
请选择 MS
｣｡
参数设定
③
｢｣
版本升级 →
｢｣｡
请选择 图象
④
｢｣ ｡
单击 执行 ，版本升级开始
SW3-1 ：OFF
SW3-2 ：OFF
SW3-3 ：OFF
SW3-4 ：ON
SW6-1 ：OFF
SW6-2 ：OFF
SW6-3 ：OFF
SW6-4 ：OFF
SW8-1 ：OFF
SW8-2 ：OFF
SW8-3 ：OFF
SW8-4 ：OFF
SW4-1 ：OFF
SW4-2 ：ON
SW4-3 ：OFF
SW4-4 ：ON
SW4-5 ：ON
SW4-6 ：ON
SW4-7 ：ON
SW4-8 ：ON
SW5-1 ：OFF
SW5-2 ：ON
SW5-3 ：OFF
SW5-4 ：OFF
SW5-5 ：ON
SW5-6 ：ON
SW5-7 ：ON
SW5-8 ：ON
SW7-1 ：OFF
SW7-2 ：OFF
SW7-3 ：OFF
SW7-4 ：OFF
Rev 2.00
维修调整要领书
13-19
13-4-7． MOUSE/KEYBOARD SELECTOR (40003281)
【功能】
MOUSE/KEYBOARD SELECTOR 是用来进行键盘、
｡
鼠标的中央控制台切换的
【直插式开关的设定】
直插式开关在购入时，已经进行了设定，但在控制装
置上安装基板时，
｡
请进行确认操作 (■部表示开关
｡
的位置 )
图 13-4-7-1 MOUSE/KEYBOARD SELECTOR DIP-SW
【LED 的意义】
在 MOUSE/KEYBOARD SELECTOR 中没有 LED
｡
【更换后的调整项目】
｡
没有特别需要调整的项目
【更换顺序】
① 更换工
｡
作一定要在主电源和主自动断路器、主开关都处于关闭的状态下进行
② 由于 MOUSE/KEYBOARD SELECTOR
｡
被配置在控制箱的右侧，所以取出控制箱后进行更换
③ 取出控制箱后，拆下 4 根 SL4030691SC，然后拆卸 KEYBOARD/MOUSE SELECTOR (40003281)
｡
④ 把拆下的 MOUSE/KEYBOARD SELECTOR
｡
换成新的，然后按照与拆卸相反的顺序进行组装
SW-1 ：ON
SW-2 ：OFF
SW-3 ：OFF
SW-4 ：OFF
HX00354000N ×6
间隔圈
40048004
SUPER INPAUSE BOARD
HX003540000 ×4
衬底零件
40003281
KEYBOARD/MOUSE SELECTOR
SL4030691SC ×4
带垫片内六角螺栓 M3×6
SL4030691SC ×2
带垫片内六角螺栓 M3×6
图 13-4-7-2 控制装置
