Rev 2.00 维修调整要领书 13-19 13-4-7 ． MOUSE/KEYBOARD S ELECTOR (40003281) 【 功能 】 MOUSE/KEYBOARD SELECTOR 是用来进行键盘、 ｡ 鼠标的中央控制台切换的 【 直插式开关的设定 】 直插式开关在购入时， 已经进行了设定， 但在控制装 置上安装基板时， ｡ 请进行确认操作 (■ 部表示开关 ｡ 的位置 ) 图 13-4-7-1 MOUSE/KEYBOA…
Rev 2.00
维修调整要领书
13-18

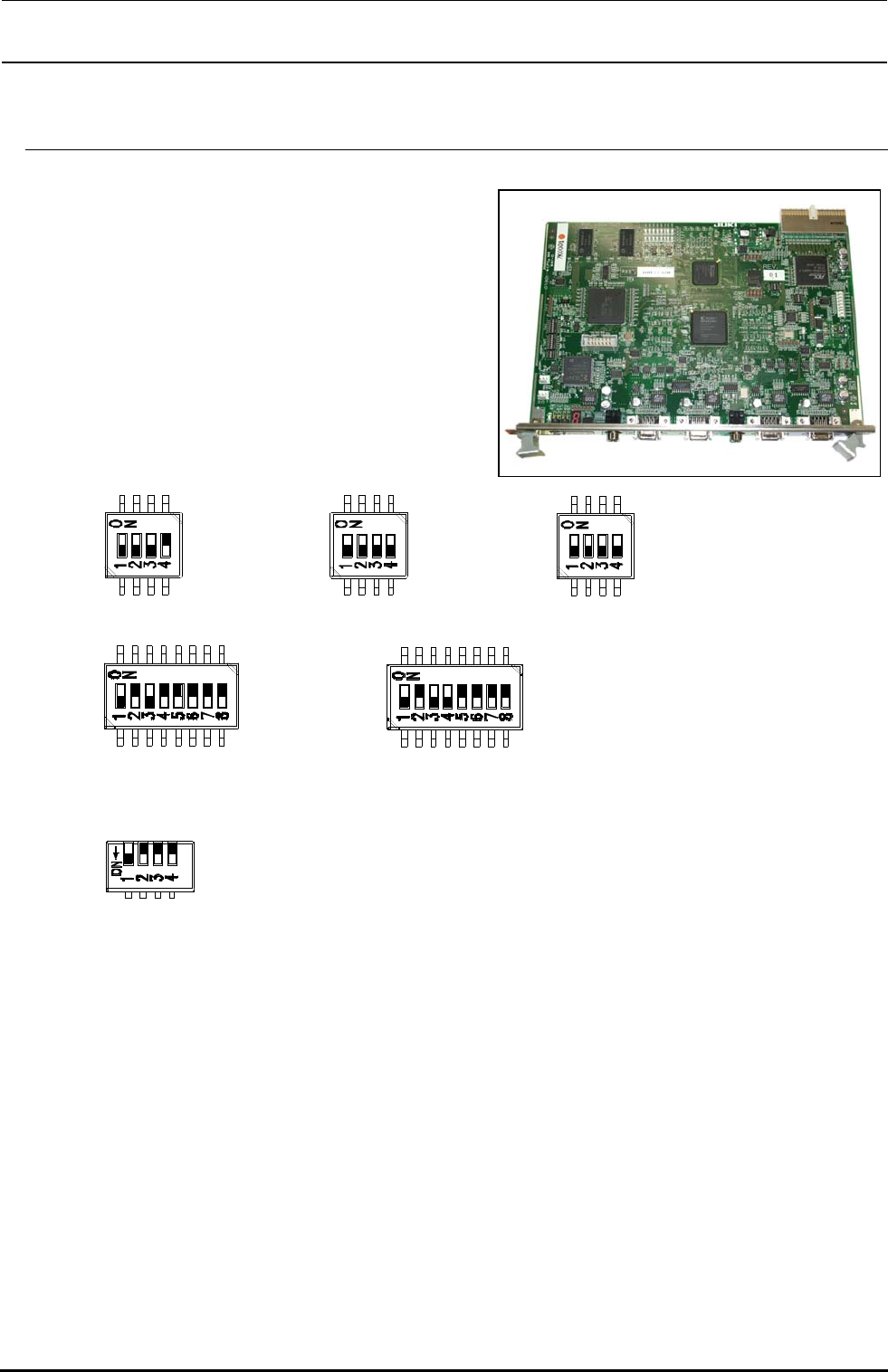

13-4-6． IP-X5 基板组件（40047528）
【功能】
此基板是处理用 OCC 摄像头拍取的基板标记、IC 标
记等图象数据，计算出基板位置矫正、零件位置矫
｡
正所需要的值的图象处理基板
【直插式开关的设定】
直插式开关在购入时，已经进行了设定，但在控制
｡
装置上安装基板时，请进行确认操作 (■部表示开
｡
关的位置 )
图 13-4-6-1 IP-X5 基板组 DIP-SW
※ SW7
｡
是钢琴型，通过前面板侧进行操作
【前面板开关】 ※
｡
这些开关，一般请不要进行操作
重新设置 SW:
｡
对此基板进行复位
异常中断 SW: 对 CPU 发行 NMI
｡
直插式开关:
｡
变更基板的设定
【更换后的调整项目】
请按照以下的程序，进行 FLASH
｡
存储器的版本升级
①
｢｣
选购品 →
｢｣｢｣｡
变更用户等级 ，选择 维修人员
②
｢｣
维修 →
｢
请选择 MS
｣｡
参数设定
③
｢｣
版本升级 →
｢｣｡
请选择 图象
④
｢｣ ｡
单击 执行 ，版本升级开始
SW3-1 ：OFF
SW3-2 ：OFF
SW3-3 ：OFF
SW3-4 ：ON
SW6-1 ：OFF
SW6-2 ：OFF
SW6-3 ：OFF
SW6-4 ：OFF
SW8-1 ：OFF
SW8-2 ：OFF
SW8-3 ：OFF
SW8-4 ：OFF
SW4-1 ：OFF
SW4-2 ：ON
SW4-3 ：OFF
SW4-4 ：ON
SW4-5 ：ON
SW4-6 ：ON
SW4-7 ：ON
SW4-8 ：ON
SW5-1 ：OFF
SW5-2 ：ON
SW5-3 ：OFF
SW5-4 ：OFF
SW5-5 ：ON
SW5-6 ：ON
SW5-7 ：ON
SW5-8 ：ON
SW7-1 ：OFF
SW7-2 ：OFF
SW7-3 ：OFF
SW7-4 ：OFF
Rev 2.00
维修调整要领书
13-19

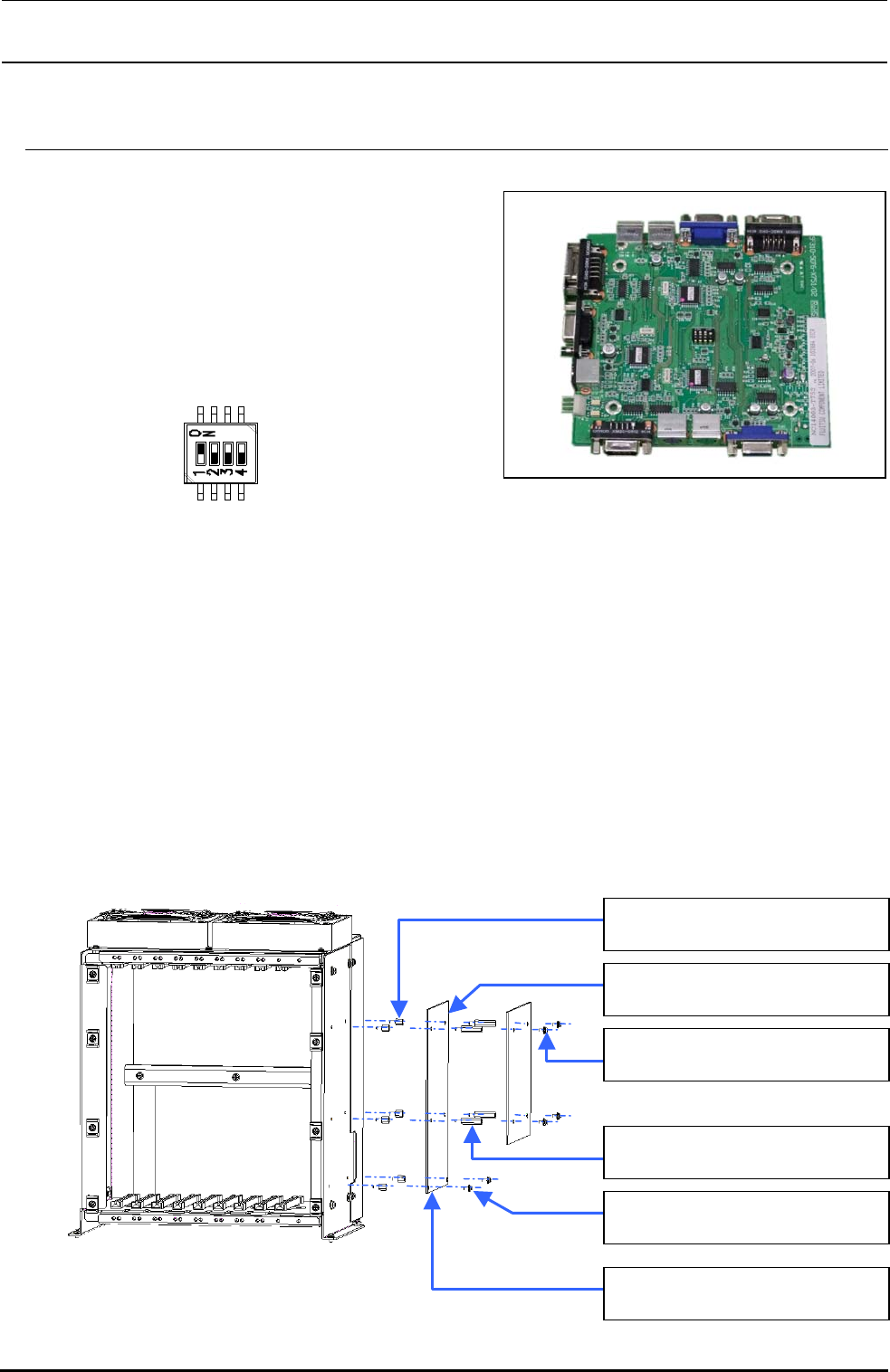

13-4-7． MOUSE/KEYBOARD SELECTOR (40003281)
【功能】
MOUSE/KEYBOARD SELECTOR 是用来进行键盘、
｡
鼠标的中央控制台切换的
【直插式开关的设定】
直插式开关在购入时，已经进行了设定，但在控制装
置上安装基板时，
｡
请进行确认操作 (■部表示开关
｡
的位置 )
图 13-4-7-1 MOUSE/KEYBOARD SELECTOR DIP-SW
【LED 的意义】
在 MOUSE/KEYBOARD SELECTOR 中没有 LED
｡
【更换后的调整项目】
｡
没有特别需要调整的项目
【更换顺序】
① 更换工
｡
作一定要在主电源和主自动断路器、主开关都处于关闭的状态下进行
② 由于 MOUSE/KEYBOARD SELECTOR
｡
被配置在控制箱的右侧，所以取出控制箱后进行更换
③ 取出控制箱后，拆下 4 根 SL4030691SC，然后拆卸 KEYBOARD/MOUSE SELECTOR (40003281)
｡
④ 把拆下的 MOUSE/KEYBOARD SELECTOR
｡
换成新的，然后按照与拆卸相反的顺序进行组装
SW-1 ：ON
SW-2 ：OFF
SW-3 ：OFF
SW-4 ：OFF
HX00354000N ×6
间隔圈
40048004
SUPER INPAUSE BOARD
HX003540000 ×4
衬底零件
40003281
KEYBOARD/MOUSE SELECTOR
SL4030691SC ×4
带垫片内六角螺栓 M3×6
SL4030691SC ×2
带垫片内六角螺栓 M3×6
图 13-4-7-2 控制装置
Rev 2.00
维修调整要领书
13-20

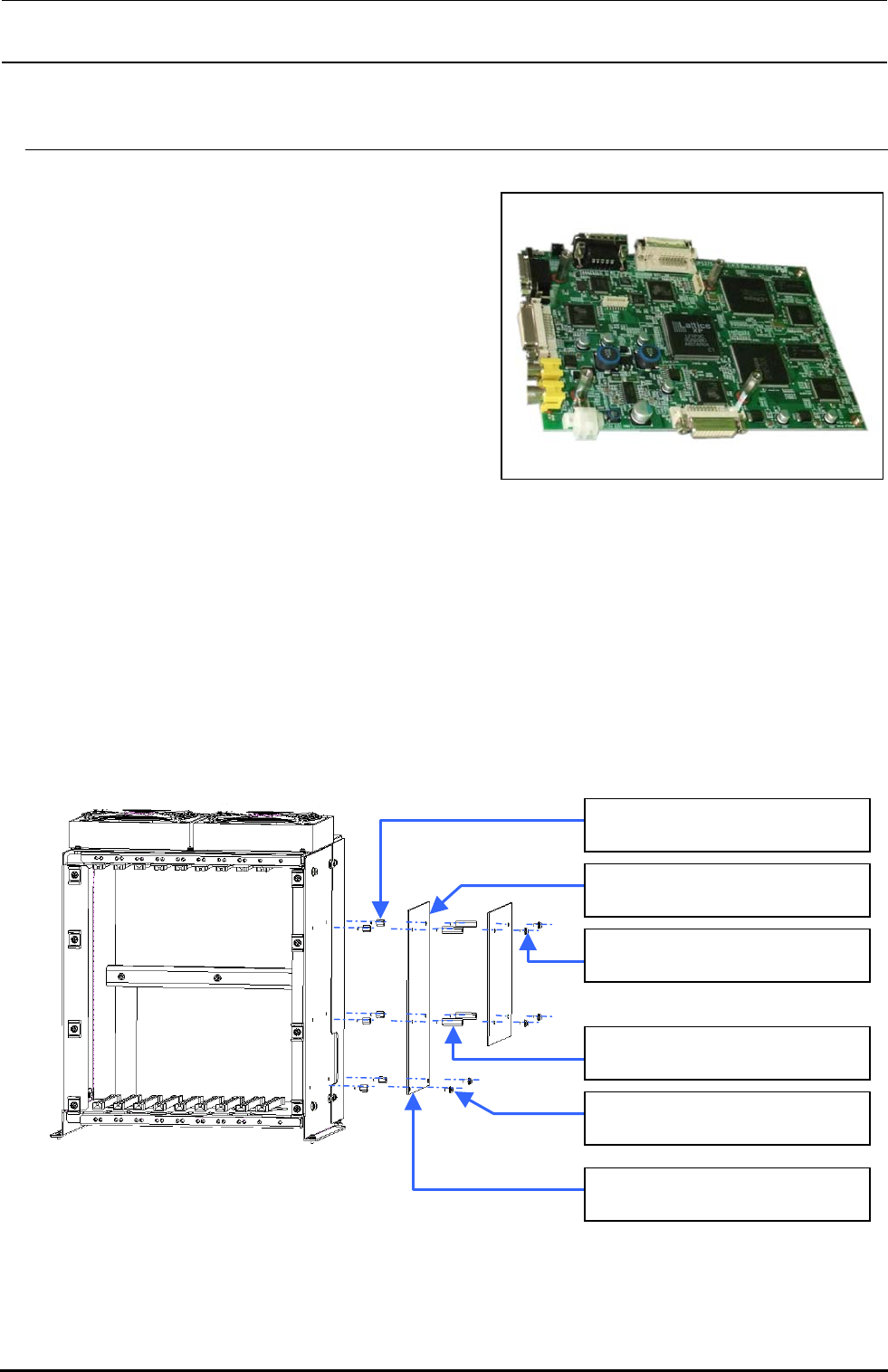

13-4-8． SUPERIMPOSE板 (40048004)
【功能】
SUPERIMPOSE 板是用 RS-232C 从 CPU 接口基板控
制最大 2
｡
画面的界内暂停显示的 另外，触摸屏信
号的获取也是通过 RS-232C
｡
进行的
【直插式开关类的设定】
在 SUPERIMPOSE
｡
板中没有直插式开关类
【LED 的意义】
在 SUPERIMPOSE 板中没有 LED
｡
【更换后的调整项目】
｡
没有特别需要调整的项目
【更换顺序】
①
｡
更换工作一定要在主电源和主自动断路器、主开关都处于关闭的状态下进行
② 由于 SUPERIMPOSE 板被配置在控制箱的右侧，
｡
所以取出控制箱后进行更换
③ 取出控制箱后，拆下 4 根 SL4030691SC，然后拆卸 KEYBOARD/MOUSE SELECTOR (40003281)
｡
④ 拆下 2 根 SL4030691SC、4 根 HX003540000，SUPERIMPOSE
｡
板就能拆卸下来
⑤ 把拆下的 SUPERIMPOSE
｡
板换成新的，然后按照与拆卸相反的顺序进行组装
HX00354000N ×6
间隔圈
40048004
SUPER INPAUSE BOARD
HX003540000 ×4
衬底零件
40003281
KEYBOARD/MOUSE SELECTOR
SL4030691SC ×4
带垫片内六角螺栓 M3×6
SL4030691SC ×2
带垫片内六角螺栓 M3×6
图 13-4-8-1 控制装置
