Rev 2.00 维修调整要领书 13-33 【 和传感器块插头的连接 】 图 13-7-1-2 传感器块插头位置 表 13-7-1-5 和传感器块插头的连接 对象电缆 货 号 品 名 插头号码 传感器块 连接部位 备 考 40047910 IN SENS CABLE ASM SBL1-1 SBL1-S1 40047911 BU PIN-L SENS CABLE ASM SBL1-2 SBL1-S2 SBL1-3 SBL1-S3 400…
Rev 2.00
维修调整要领书
13-32
【BASE-CARRY 基板连接扎线组件】
表 13-7-1-4 BASE-CARRY 基板连接扎线组件
对象电缆
货 号 品 名 插头号码
CARRY 基板
连接部位
备 考
----- --------------- ----- CN1 未使用
----- --------------- ----- CN2 未使用
----- --------------- ----- CN3 未使用
----- --------------- ----- CN4 未使用
----- --------------- ----- CN5 未使用
40047824 MT1-2 PULSE CABLE ASM MTR1-2 CN6
----- --------------- ----- CN7 未使用
----- --------------- ----- CN8 未使用
40047825 MT3-5 PULSE CABLE ASM MTR3-5 CN9
40047826 MT6-8 PULSE CABLE ASM MTR6-8 CN10
----- --------------- ----- CN11 未使用
40047829
(40047830)
MT11-12 PULSE CABLE ASM
(MT11-12 PULSE CABLE ASM
(EN))
MTR11-12 CN12 EN 规格时变更
----- --------------- ----- CN13 未使用
----- --------------- ----- CN14 未使用
40047827
(40047828)
MT9-10 PULSE CABLE ASM
(MT9-10 PULSE CABLE ASM (EN))
MTR9-10 CN15 EN 规格时变更
----- --------------- ----- CN16 未使用
40047891 BASE-CARRY PWR CABLE ASM BCPWR CN17
40047842 BU-R ENC CABLE ASM ENC2 CN18
40047841 BU-L ENC CABLE ASM ENC1 CN19
----- --------------- ----- CN20 未使用
40047903 SBR CABLE ASM SPWR-R CN21
40047844 AWC-R ENC CABLE ASM ENC4 CN22
40047843 AWC-L ENC CABLE ASM ENC3 CN23
40047847 SV-L CABLE ASM SOL-L CN24
40047902 SBL CABLE ASM SPWR-L CN25
40047903 SBR CABLE ASM SENS-R CN26
40047902 SBL CABLE ASM SENS-L CN27
----- --------------- ----- CN28 未使用
----- --------------- ----- CN29 未使用
40047846
【40047845】
SMEMA R CABLE ASM
【SMEMA L CABLE ASM】
SMEMA-R
【SMEMA-L】
CN30 传送方向为 R→L 规格时变更
40047845
【40047846】
SMEMA L CABLE ASM
【SMEMA R CABLE ASM】
SMEMA-L
【SMEMA-R】
CN31 传送方向为 R→L 规格时变更
40047848 SV-R CABLE ASM SOL-R CN32
※ EN规格时，变更电缆的部位连接（ ）表示的束线组件。
※ 传送方向为 R→L 规格时，变更电缆的部位连接【 】表示的束线组件。
Rev 2.00
维修调整要领书
13-33

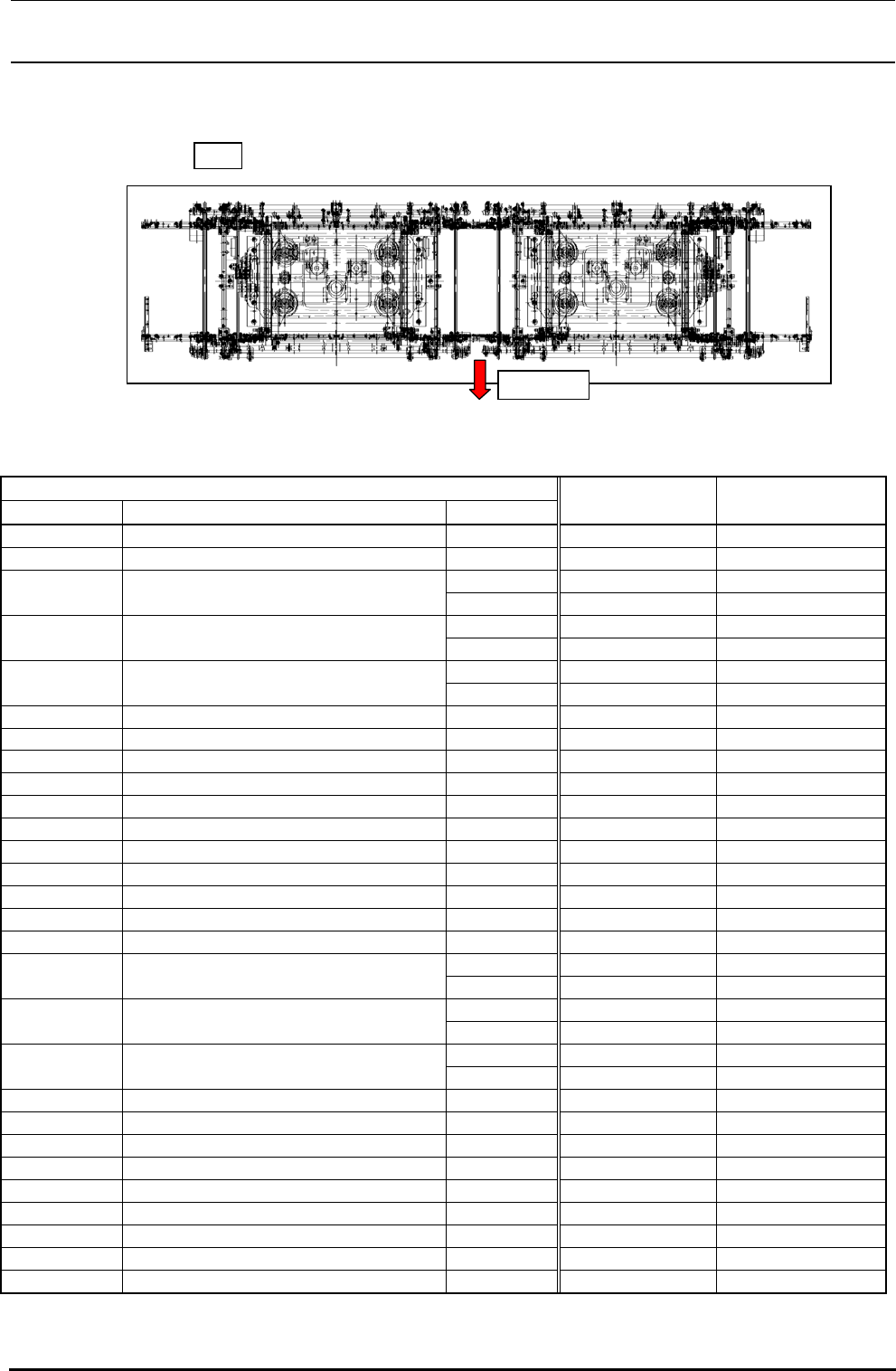

【和传感器块插头的连接】
图 13-7-1-2 传感器块插头位置
表 13-7-1-5 和传感器块插头的连接
对象电缆
货 号 品 名 插头号码
传感器块
连接部位
备 考
40047910 IN SENS CABLE ASM SBL1-1 SBL1-S1
40047911 BU PIN-L SENS CABLE ASM SBL1-2 SBL1-S2
SBL1-3 SBL1-S3
40047912 WAIT-L SENS CABLE ASM
SBL1-4 SBL1-S4
SBL1-5 SBL1-S5
40047913 STOP-L SENS CABLE ASM
SBL1-6 SBL1-S6
SBL1-7 SBL1-S7
40047914 COUT-L SENS CABLE ASM
SBL1-8 SBL1-S8
40047915 BU ORG-L SENS CABLE ASM SBL2-1 SBL2-S1
40047916 BU LOCK-L SENS CABLE ASM SBL2-2 SBL2-S2
40047919 BPIN-L RCV SENS CABLE ASM SBL2-3 SBL2-S3
40047917 TPN-L SENS CABLE ASM SBL2-4 SBL2-S4
40047918 AWC-L SENS CABLE ASM SBL2-5 SBL2-S5
----- ----------------- ----- SBL2-S6 未使用
----- ----------------- ----- SBL2-S7 未使用
----- ----------------- ----- SBL2-S8 未使用
40047906 SBL2 RELAY CABLE ASM SBL1-SBL2 间中转
40047920 OUT SENS CABLE ASM SBR1-1 SBR1-S1
40047921 BU PIN-R SENS CABLE ASM SBR1-2 SBR1-S2
SBR1-3 SBR1-S3
40047922 WAIT-R SENS CABLE ASM
SBR1-4 SBR1-S4
SBR1-5 SBR1-S5
40047923 STOP-R SENS CABLE ASM
SBR1-6 SBR1-S6
SBR1-7 SBR1-S7
40047924 COUT-R SENS CABLE ASM
SBR1-8 SBR1-S8
40047925 BU ORG-R SENS CABLE ASM SBR2-1 SBR2-S1
40047926 BU LOCK-R SENS CABLE ASM SBR2-2 SBR2-S2
40047929 BPIN-R RCV SENS CABLE ASM SBR2-3 SBR2-S3
40047927 TPN-R SENS CABLE ASM SBR2-4 SBR2-S4
40047928 AWC-R SENS CABLE ASM SBR2-5 SBR2-S5
----- ----------------- ----- SBR2-S6 未使用
----- ----------------- ----- SBR2-S7 未使用
----- ----------------- ----- SBR2-S8 未使用
40047907 SBR2 RELAY CABLE ASM SBL1-SBL2 间中转
LED
装置LED
Rev 2.00
维修调整要领书
13-34
13-7-2． BASE-CARRY中转基板的调整
传送装置使用的 BASE-CARRY 中转基板跨接 DIP-SW 交货时已经设定，安装基板组件时请进行确认。
各跨接开关 DIP－SW 的设定如下。
图 13-7-2-1 BASE-CARRY 电路板组的 DIP-SW
13-7-3． 步进驱动器的调整
传送装置的传送马达和支撑台/自动基板宽度调马达使用步进马达。
为了正确地转动步进马达，需要调整５相步进驱动器。
• IN、中心、OUT 传送马达(传送步进马达) HM001320000 5 相步进驱动器
• 支撑台/宽度调马达(非 EN 规格时) HX004200000 5 相步进驱动器
• 支撑台/宽度调马达(EN 规格时) HX005450000 5 相步进驱动器
13-7-3-1. 传送步进马达驱动电流的调整
＜调整步骤＞
① 调整前，请确认『DC 电源输出电压的调整』。
② 转动传送步进马达，用数字万能表测定 5 相步进驱动器上的『CP1』，『CP2』端子的电压。
数字万用表的连接，『CP1』为”＋”，『CP2』为”－”。
③ 慢慢转动『ＲＵＮ』旋钮，让『CP1』～『CP2』之间的电压为 2.8V±0.01V
｡
④ 请把步进驱动器上的直插式 SW 设定如下图所示。
图 13-7-3-1-1 直插式 SW 的设置
・规格值
驱动电流：1.4A±0.005A/相
（ CP1-CP2 之间的电压为 2.8V±0.01V）
ON
1 2
1.ON
2.OFF
部がスイッチの設定位置、及びリセ
プ
タクルの取付位置となります。
Ｎ
1
2
3
4
5
6
7
8
SW3
Ｎ
1
2
3
4
5
6
7
8
SW2
Ｎ
1
2
3
4
5
6
7
8
SW4
W1
1
3
W2
1
3
1
3
W3
1
3
W4
3
1
W5
3
1
W6
部表示开关的设置位置及插座的安装位置。
