Rev 2.00 维修调整要领书 13-37 13-9 ． 护罩关系 13-9-1 ． 操作装置的构成 操作装置由以下 4 种电路基板构成 。 ① 40047520 操作电路基板前面组件 (OPERATION PCB FRONT ASM) ② 40047542 操作电路基板背面组件 (OPERATION PCB REAR ASM) EN 机时 ① 40047543 操作电路基板前面组件 (EN) (OPERATION PCB FRONT…
Rev 2.00
维修调整要领书
13-36
13-8． 贴装头装置
请参照 QA 表 10-8 页“Head 真空电平以及温度传感器输出电平”。
Rev 2.00
维修调整要领书
13-37
13-9． 护罩关系
13-9-1． 操作装置的构成
操作装置由以下 4 种电路基板构成。
① 40047520 操作电路基板前面组件 (OPERATION PCB FRONT ASM)
② 40047542 操作电路基板背面组件 (OPERATION PCB REAR ASM)
EN 机时
① 40047543 操作电路基板前面组件 (EN) (OPERATION PCB FRONT ASM (EN))
② 40047544 操作电路基板背面组件 (EN) (OPERATION PCB REAR ASM (EN))
13-9-2． 操作电路基板的跨接设定
操作电路基板前面组件以及操作电路基板背面组件的跨接设定的确认按照图 13-9-2-1 进行，操作电路
基板前面组件（EN）以及操作电路基板背面组件（EN）的跨接设定的确认按照图 13-9-2-2 进行。
① 操作电路基板跨接设定
W1
W2
W3
1-2
Open
1-2
Short
1-2
Open
3-4
Open
3-4
Short
3-4
Open
5-6
Short
5-6
Open
5-6
Open
7-8
Short
7-8
Open
7-8
Open
在直线集管 W1、W2、W3 的■部安装插座

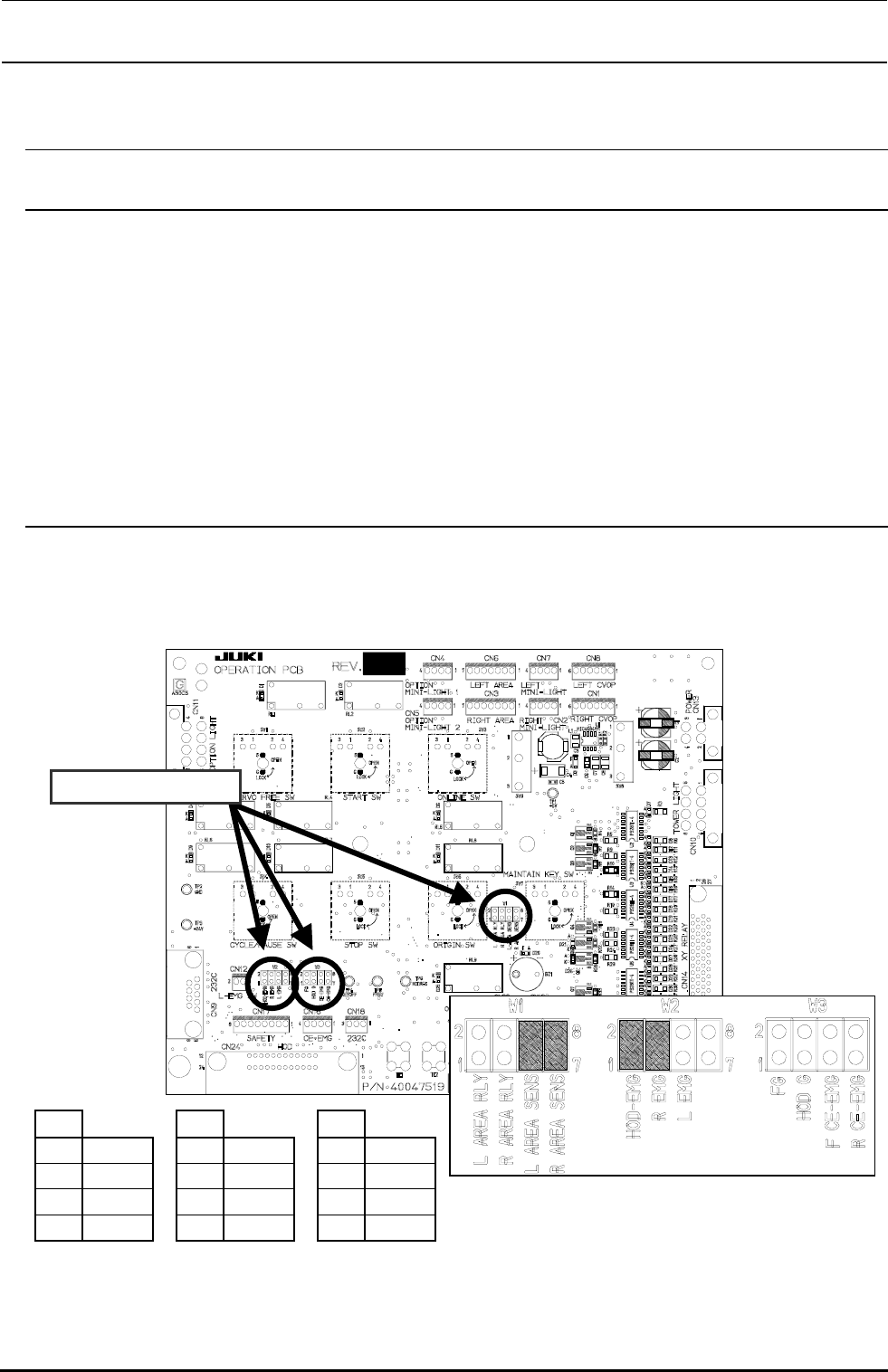

图 13-9-2-1 操作电路基板组件的跨接设定
确认W1、W2、W3。
Rev 2.00
维修调整要领书
13-38
② 操作电路基板（EN）跨接设定
W1
W2
W3
1-2
Open
1-2
Short
1-2
Open
3-4
Open
3-4
Open
3-4
Open
5-6
Short
5-6
Open
5-6
Short
7-8
Short
7-8
Open
7-8
Short
在直线集管 W1、W2、W3 的■部安装插座

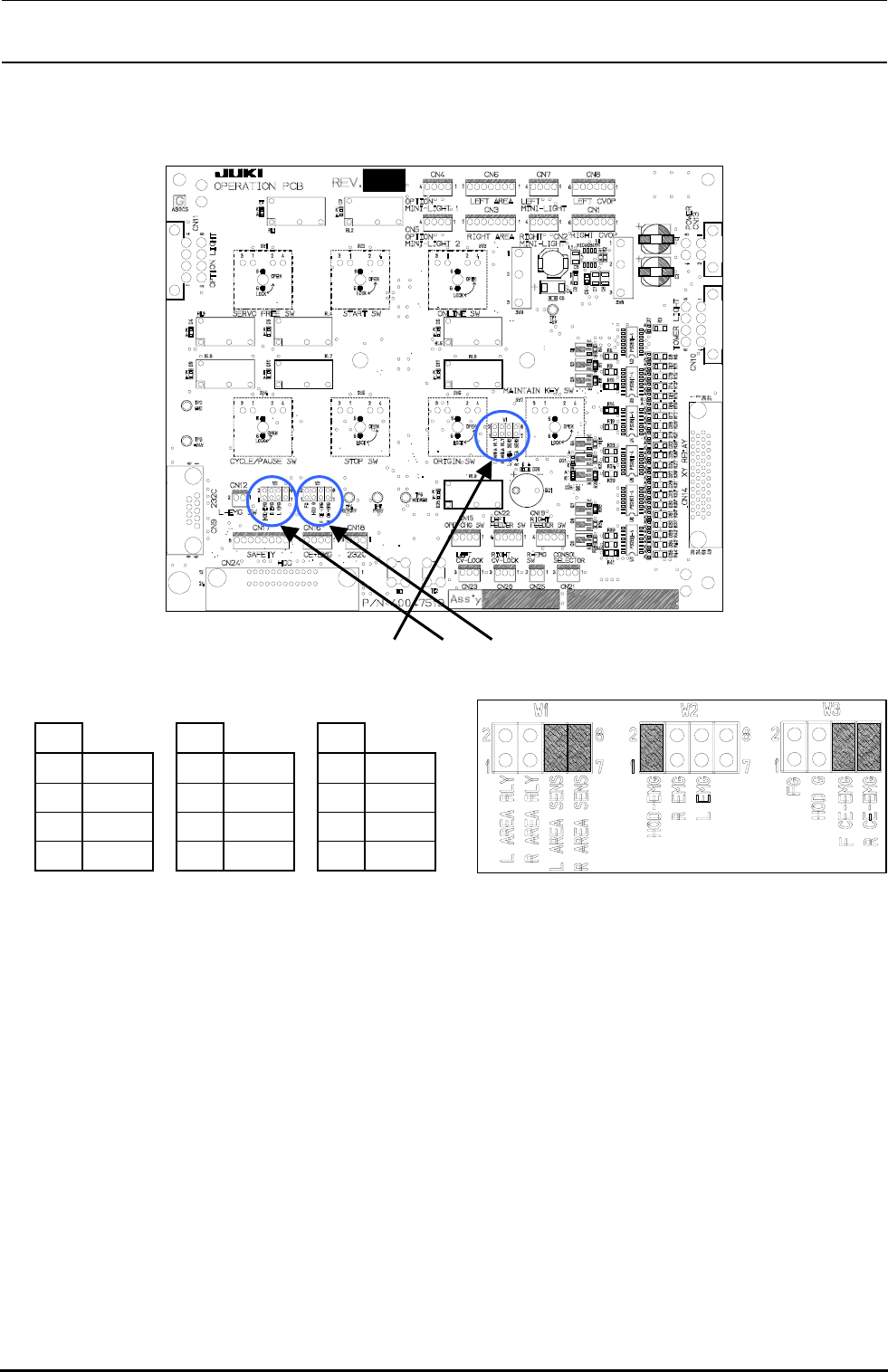

图 13-9-2-2 操作电路基板跨接设定（EN 規格）
确认W1、W2、W3。
