Rev 2.00
维修调整要领书
3-3

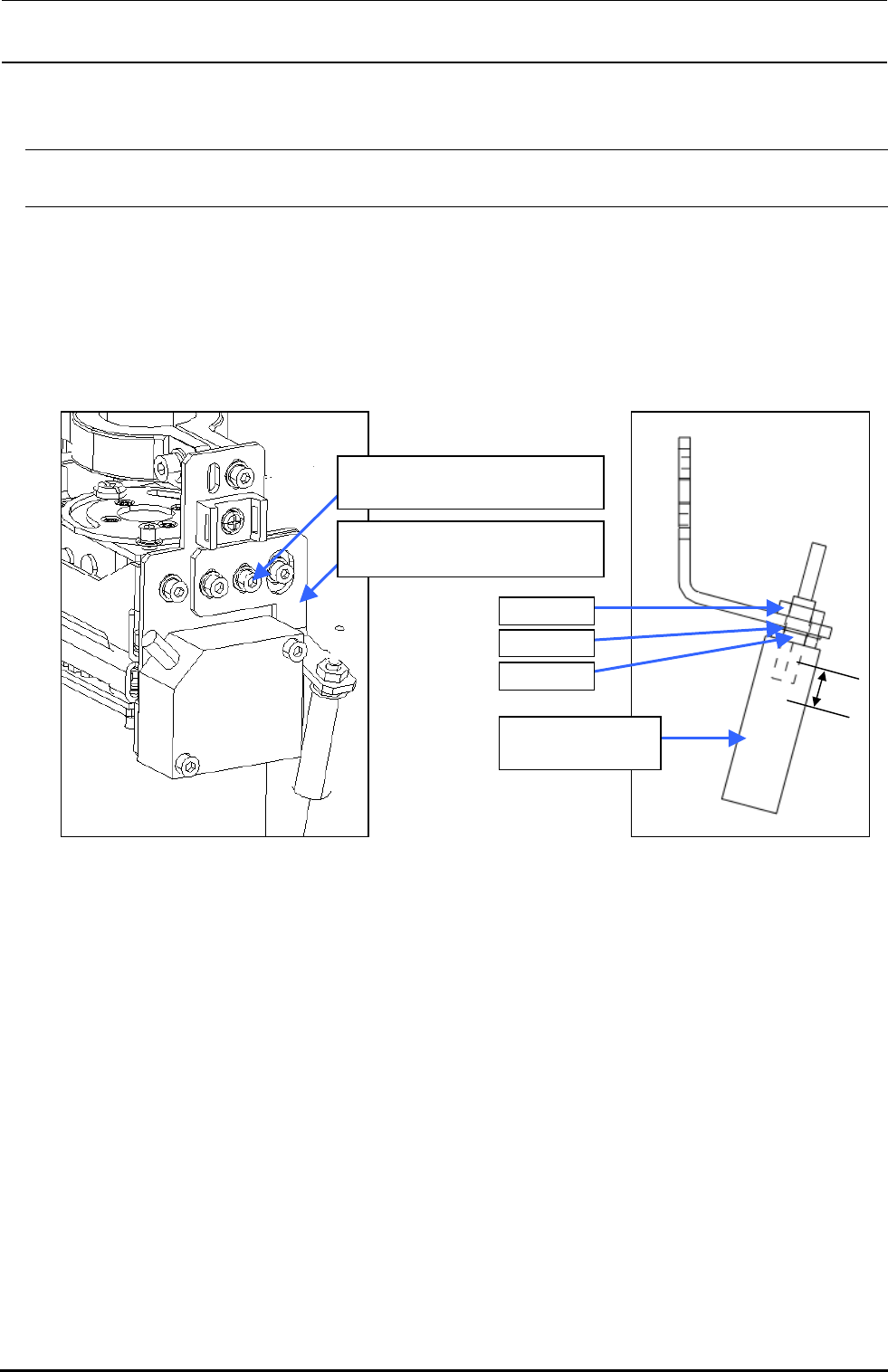

3-3． 坏标记传感器的更换
3-3-1． 传感器部
1） 拆下①带垫片内六角螺钉（×2）、BM 镜头支架 A（B）。（图为 BMR 镜头支架 A（RR 贴装头用））
2） 先拆下②螺母、③垫圈，再拆下④镜头。
3） 装配请按相反的步骤进行。
BMR 镜头支架 B（LR 贴装头用）也同样进行。
※ ②螺母（2 个）和③垫圈是光纤装置的附属品。
图 3-3-1-1 BMR 镜头更换
①SL6030692TN
带垫片内六角螺栓 M3×6
RR贴装头：BMR镜头支架A
LR贴装头：BMR镜头支架B
②螺母
③垫圈
②螺母
④E9638729000
光纤镜头
7㎜
Rev 2.00
维修调整要领书
3-4

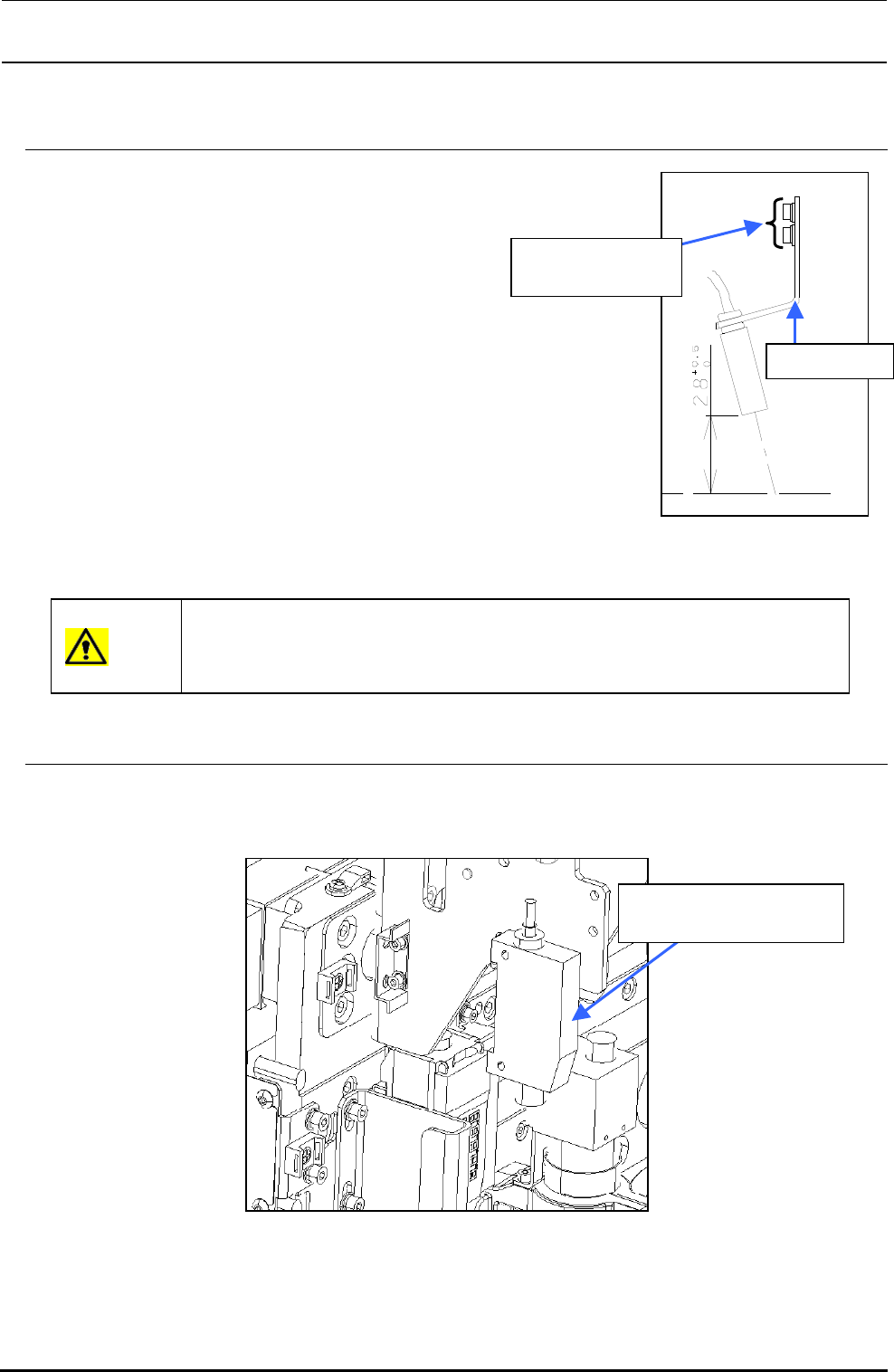

3-3-2． 传感器高度的调整
把坏标记传感器向 CAL 部上移动，把坏标记传感器面和 CAL 部上面的距
离调整为 28 0
+05
mm，拧松 cap（2 处），移动 BMR 镜头架，调整到规定值。
调整后，请用带垫片内六角螺钉固定好。
安装后，输入 MS 参数中的坏板标记传感器偏差。
（输入请参照 MS 参数。）
图 3-3-2-1 镜头高度的调整
注意
为了防止对人体造成伤害，触摸屏、HOD 操作时，请勿将手伸进机器内，也不
要将脸和头部靠近机器。
3-3-3． 放大器部
1） 把放大器部分一边往下按一边往面前拉拆卸放大器部分。（图为 RR 贴装头）
2） 装配请按相反的步骤进行。LR 贴装头也同样进行。
图 3-3-3 放大器部的安装
CALﾌﾞﾛｯｸ
上面
带垫片内六角螺钉
M3×6
BMR 镜头架
CAL 部
上部
40047981
坏标记光纤放大器组件
Rev 2.00
维修调整要领书
3-5

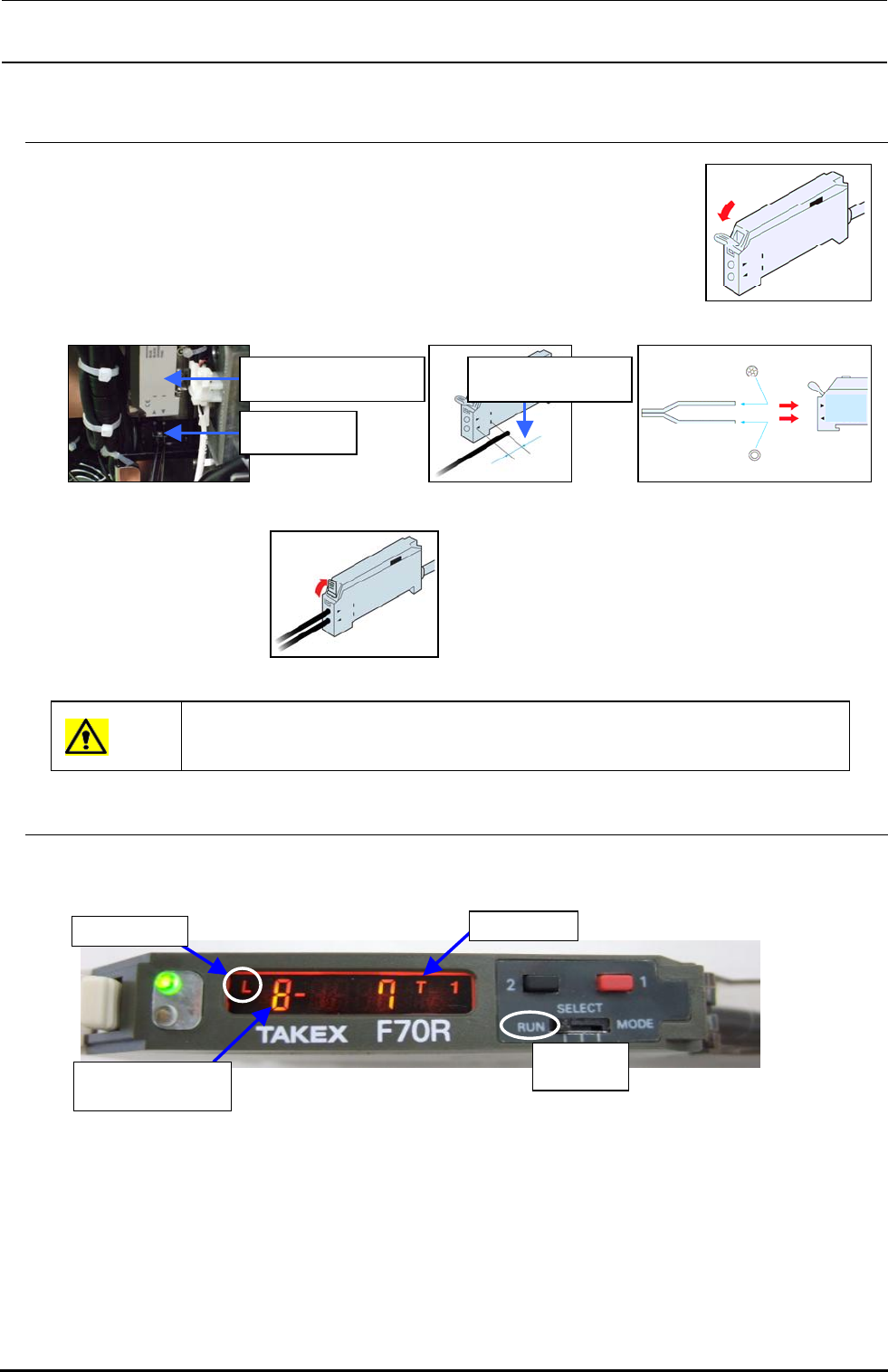

3-3-4． 光学纤维往放大器的安装
1） 打开箱盖，板倒单操作锁定杆。
2） 推入光纤装置，到停止为止。请将多芯光纤装在受光侧，单芯光纤装在投光
侧。为了防止这时发生光纤装置的插入错误，箱体侧面带有标记，以便知道
插入长度。请作为量规使用。
图 3-3-4-1 放大器部
图 3-3-4-2 安装放大器部 图 3-3-4-3 安装光纤装置 图 3-3-4-4 插入光纤
3） 板起单操作锁定杆。
图 3-3-4-5 固定光纤装置
注意
配线作业一定要在切断电源的状态下进行。
3-3-5． 坏标记传感器组件的开关设定
以工厂出厂时的状态使用。
接通电源，请确认是否为下图所示的状态。
图 3-3-5-1 坏板标记传感器的显示
＜LED 状态＞
橙色+绿色同时亮灯→在 ON 下稳定动作的状态
仅橙色亮灯 →在 ON 下不稳定动作的状态
橙色+绿色同时灭灯→在 OFF 下不稳定动作的状态
仅绿色亮灯 →在 OFF 下稳定动作的状态
１）
２）
光纤装置的插入长度
约13mm
40047981
坏标记光纤放大器组件
HD001310030
光纤装置
２）
多芯光纤
单芯光纤
受光侧
投光侧
３）
L＝点灯动作
T=示教模式
模式开关
→RUN
电子可变阻抗位置
8＝最大感度
