Rev 2.00
维修调整要领书
3-6

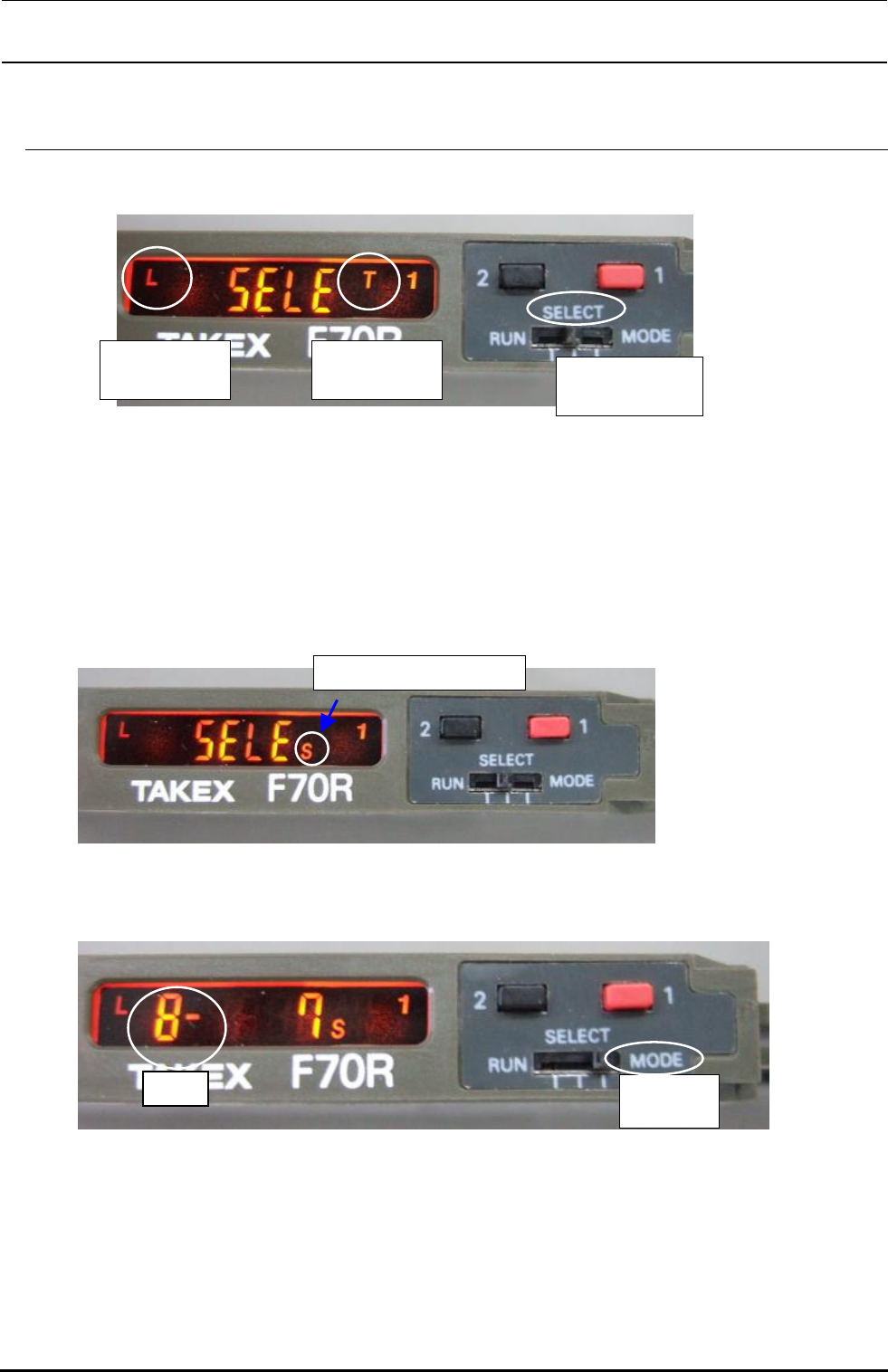

3-3-6． F70R光纤传感器放大器的手动设定方法
放大器的设定如果与工厂出厂时的状态不同，则须通过手动设定。
・动作模式的设定
・传感器功能的选择(示教模式的设定方法)
① 将模式开关由【RUN】扳至【SELECT】。表示部分变为【SELE】。
② 每按下 1 次按钮【1】(红色)，则传感器功能表示部分按照 A→AV→T→TV→L→LV→S→H
→V 的顺序变化，请选择【T】后将模式开关扳回【RUN】。
・动作模式的选择(灯亮动作的设定方法)
① 将模式开关由【RUN】扳至【SELECT】。表示部分变为【SELE】。
② 每按下 1 次按钮【2】(黑色)，动作模式表示部分按照 L→LO→LF→LOF→D→DO→DF→DOF
的顺序变化，请选择【L】后，将模式开关扳回【RUN】。
・
电子可变阻抗位置的选择
① 将模式开关由【RUN】扳至【SELECT】。表示部分变为【SELE】。
② 每按下 1 次按钮【1】(红色)，传感器功能表示部分按照 A→AV→T→TV→L→LV→S→H→V
的顺序变化，请选择【S】。
③ 将模式开关由【SELECT】扳至【MODE】。电子可变阻抗的数字闪亮。
④ 按下按钮【1】，则闪亮的数字累计计数，请选择【8】。模式开关由【MODE】返回【SELECT】。
⑤ 每按下 1 次按钮【1】(红色)，传感器功能表示部分按照 A→AV→T→TV→L→LV→S→H→V 的
顺序变化，请选择【T】后，将模式开关扳回【RUN】。
模式开关
→SELECT
①传感器功能
表示部
②动作模式
表示部
S=动作水平的手动设定
闪亮
模式开关
→MODE
Rev 2.00
维修调整要领书
3-7
3-4． HMS的更换
3-4-1． HMS头部的更换
1） 先拆卸①cap（×2），再拆卸 HSM 头部。（图为 LF、RR 贴装头用）
2） 装配请按相反的步骤进行。LR、RF 贴装头也同样进行。
图 3-4-1-1 HMS 头部的更换
3-4-2． 放大器的更换
１） 先拆卸①cap（×2），再拆卸贴装头手柄。
※ 如果带有坏标记读入器选项，则预先从坏标记的放大器上拆
下光纤装置。
图 3-4-2-1 拆卸贴装头手柄
2） 把放大器部一边往下按一边往前拉拆卸放大器部分。（图为
LF、RR 贴装头）
3） 装配请按相反的步骤进行。
LR、RF 贴装头也同样进行。
图 3-4-2-2 拆卸放大器
①SM6032002TN
内六角螺栓 M3×20
40047874
高度传感器装置组件
①SM6032002TN
内六角螺栓 M3×20
②拉
40047874
高度传感器装置组件
Rev 2.00
维修调整要领书
3-8

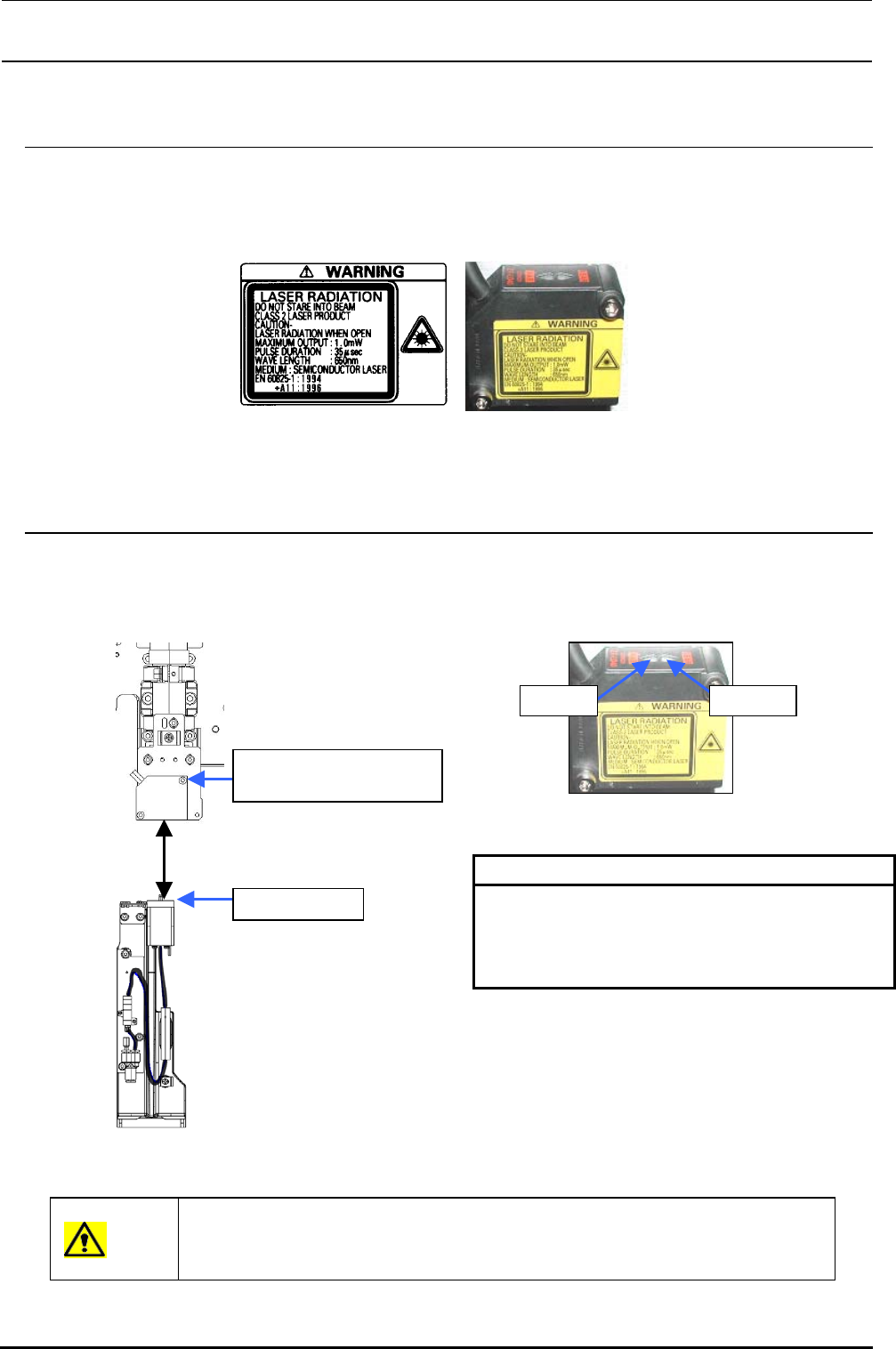

3-4-3． 贴标签
请把标签脱脂后贴到贴标签部位。（图为 LF、RR 贴装头）
LF、RR 贴装头与扎线的引出方向是相反的。密封标签请贴在正面可以看到的方向。
图 3-4-3-1 放大器的更换（左：标签／右：贴了标签后）
3-4-4． HMS高度调整
在 CAL 部上移动 HMS 传感器，传感器下面到 CAL 部上面的距离为４０±０．２ｍｍ。请拧松 2 处的①带
垫片内六角螺钉，调整到规定值。此时，ＦＡＲ灯和ＮＥＡＲ灯均亮灯，请进行确认。调整后，用 2 处的①
带垫片内六角螺钉进行固定。
图 3-4-4-1 HMS 传感器高度调整
调整后，请输入ＭＳ参数，ＨＭＳ偏差值。输入请参照ＭＳ参数。
注意
为了防止对人体造成伤害，触摸屏、HOD 操作时，请勿将手伸进机器内，也不
要将脸和头部靠近机器。
40±0.2㎜
①SM6032002TN
内六角螺栓 M3×20
CAL 部上面
【HMS传感器指示灯 点灯状态】
NEAR/FAR 两灯都亮： 测定中心距离±1mm
NEAR 灯亮： 测定范围内近距离
FAR 灯亮： 测定范围内远距离
NEAR/FAR 两灯都不亮： 测定范围外
FAR 灯 NEAR 灯
图 3-4-4-2 透镜指示灯
