Rev 2.00 维修调整要领书 4-5 ※ 偏光滤光镜的调整 1 ） 把白色的陶瓷基板放到校准部，把摄像机移动到基板上 。 2 ） 拧松固定螺丝，转动照明滤光镜 Ｕ 支架，在画面最亮的状态进行固定 。 3 ） 在最亮的状态，把 ＯＣＣ 照明标牌如图所示贴好 。 图 4-4-2 滤光镜位置调整及照明标签的粘贴 ２） ３） 狭缝 照明滤光镜 U 支架 40015962 OCC 标牌 调整后， 如果照明滤光镜 U 支架的狭缝位置偏移 90 …

100%1 / 190
Rev 2.00
维修调整要领书
4-4
4-4． 滤光镜的更换
1） 按照 OCC 装配件更换要领，从 XM 底座（×2）卸下照明配件。
2） 卸下①带垫片内六角螺钉（×1）、②环（×1）、③平头螺丝（×2），再卸下照明滤光镜Ｕ支架、
滤光镜、导板。
3） 卸下④平螺丝（×4），更换滤光镜。
4） 安装时，请按照相反的顺序安装。
5） 更换后，进行偏光滤光镜、ＯＣＣ照明的调整。（参照 4-7 更换后的重新调整一览）

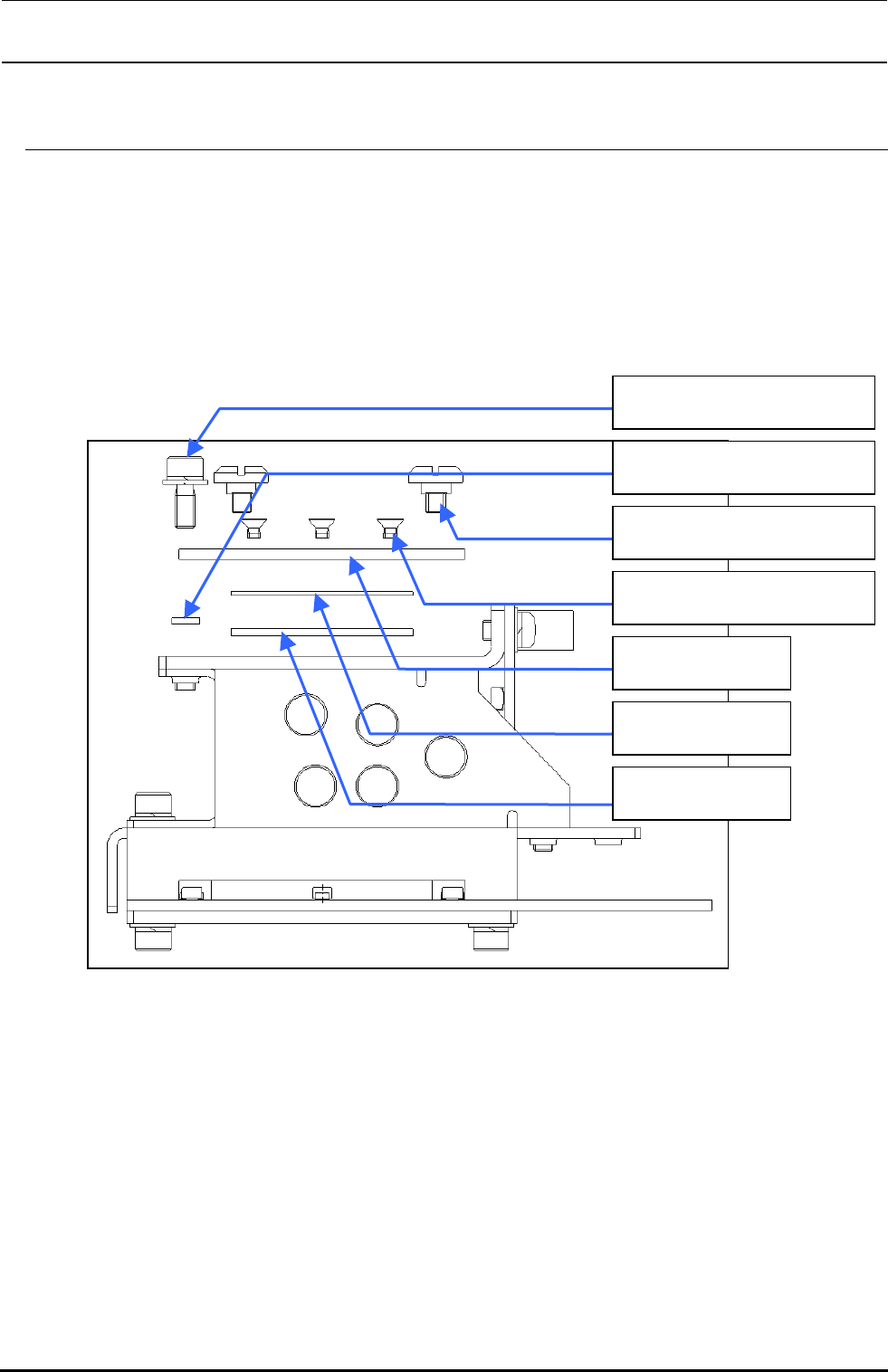

图 4-4-1 滤光镜的更换
①SL6030892TN
带垫片内六角螺栓 M3×8
②40015847
OCC环
③E1038871000
工作台锁定凸轮螺钉
④SM1030501SC
平螺丝 M3×5
40013949
照明滤光镜U支架
40043896
滤光镜
40013948
导板
Rev 2.00
维修调整要领书
4-5
※偏光滤光镜的调整
1） 把白色的陶瓷基板放到校准部，把摄像机移动到基板上。
2） 拧松固定螺丝，转动照明滤光镜Ｕ支架，在画面最亮的状态进行固定。
3） 在最亮的状态，把ＯＣＣ照明标牌如图所示贴好。

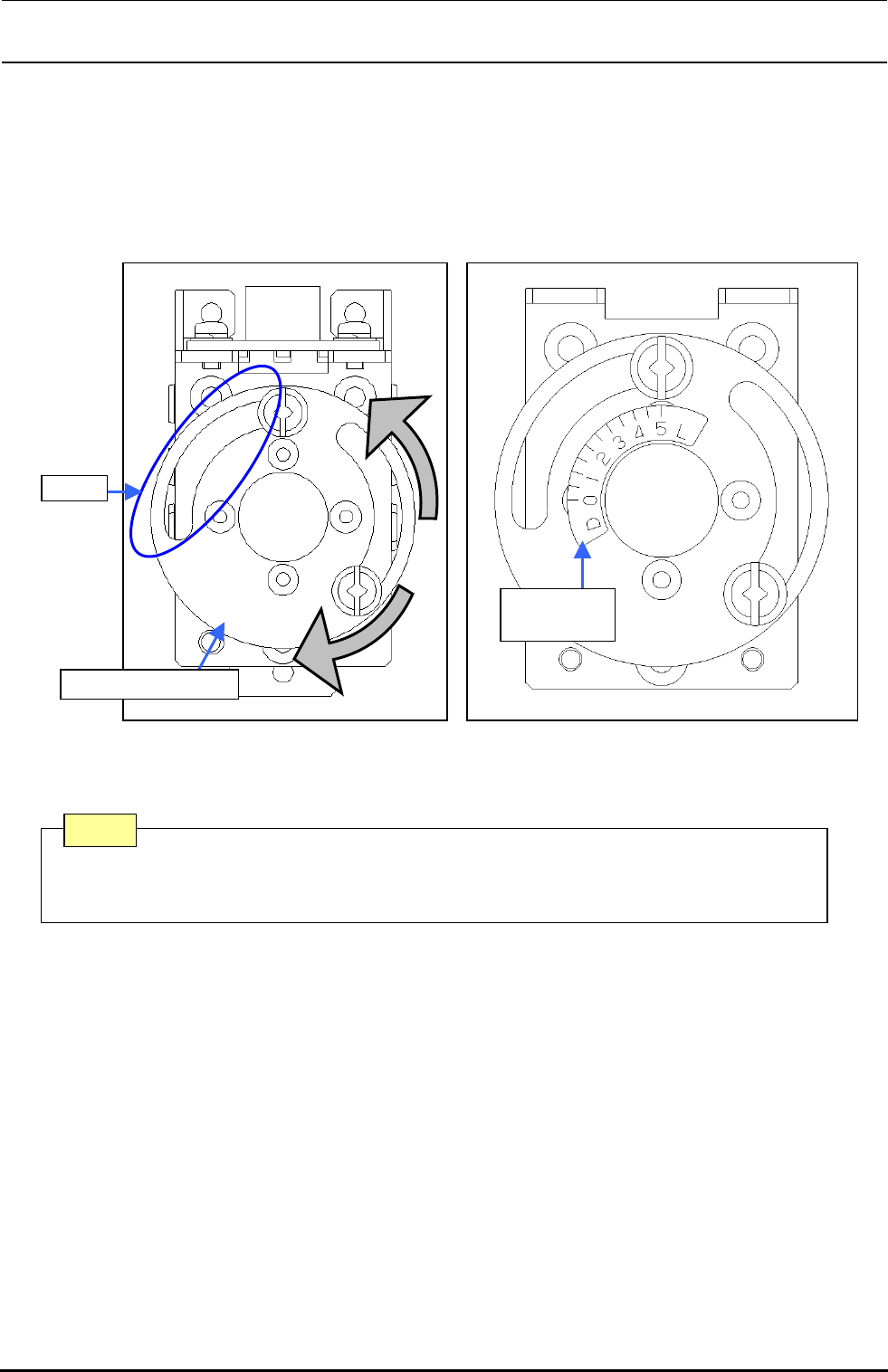

图 4-4-2 滤光镜位置调整及照明标签的粘贴
２） ３）
狭缝
照明滤光镜U支架
40015962
OCC标牌
调整后，如果照明滤光镜U支架的狭缝位置偏移90度，请转动透镜滤光镜90度后重新调整
偏光滤光镜，使狭缝的位置与图4-4-2的朝向相同。
注意
Rev 2.00
维修调整要领书
4-6
4-5． 对焦调整
＜程序＞
1） 请把 OCC 焦点调整夹具安装在校准块上。
2） 请把 OCC 摄像机移到 OCC 焦点调整夹具上。（手动）
3） 请以标准照明度点亮照明灯，启动「MS 参数」－「调整确认」－「OCC 聚焦调整」（参照 MS 参
数 5-1.OCC 聚焦调整）。
4） 请拧松 OCC①带垫片内六角螺钉（×2），②带垫片内六角螺钉（×1）上下缓慢移动。
（大约花五秒钟的时间完成最下点→最上点，最上点→最下点的移动）
5） 聚焦状态显示的最大值确定，故调整 OCC 的高度，使最大值与当前值的数值基本相同，再固定装
配螺钉（如当前值超过最大值，最大值将被即时更新）。
6） 结束「OCC 聚焦调整」。

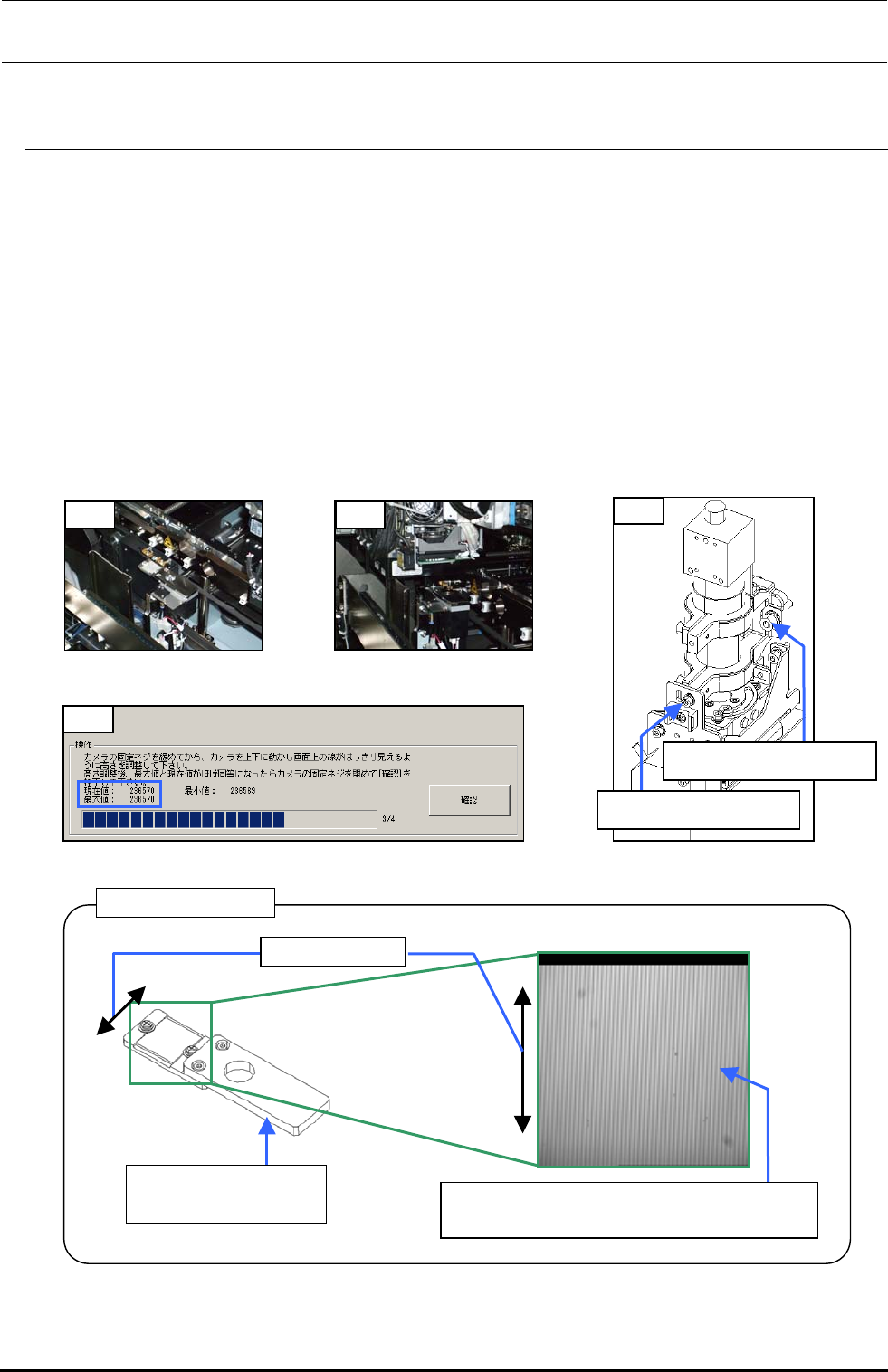

图 4-5-4 MSP（OCC 聚焦调整） 图 4-5-3 OCC 焦点调整时的装配螺钉
图 4-5-5 OCC 聚焦调整治具
１） ２）
图 4-5-1 治具设置位置 图 4-5-2 OCC 焦点调整位置
４）
①SL6052092TN
带垫片内六角螺栓 M5×20
②SL6030892TN
带垫片内六角螺栓 M3×8
５）
OCC聚焦调整治具
40069017
OCC聚焦调整治具
请将照明值设定到可以看出聚焦调整治具之
纵线的程度，调整光量。
线的进入方向
