Rev 2.00 维修调整要领书 5-10 5-9 ． 推顶器Ｙ缸筒的更换（外形基准） 1 ） 请拆下 ① 处的汽缸。把汽缸拆下后弹簧也可以拆卸。 2 ） 从汽缸中拆下速度控制器。（需事先把握好拆哪一侧的速度控制器。） 3 ） 先用螺丝扳手把汽缸杆部固定然后再用螺丝扳手把 ② 拆下来。 4 ） 按照 3 ） ～1 ）的顺序进行安装 。 5 ） 安装后，请放入空气（ 0.49Mpa ），确认活动顺畅。 图 5-9-1 推杆 Y 气缸 图 …
Rev 2.00
维修调整要领书
5-9
5-7． 支撑台原点传感器（BU原点传感器）的更换
1） 从三传感器架卸下传感器。
2） 把传感器和传感器配件之间的距离调整为 1ｍｍ。

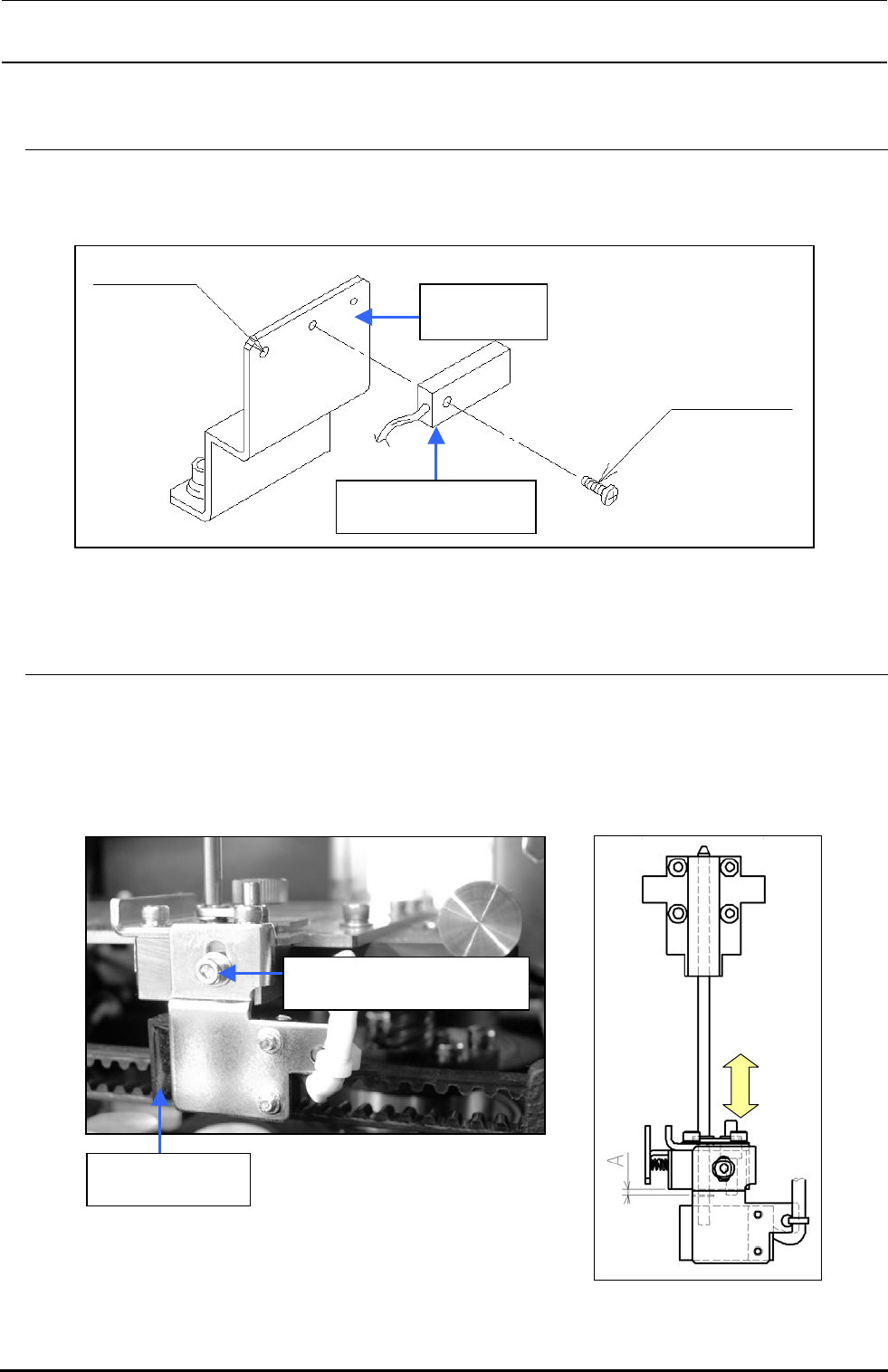

图 5-7-1 BU 原点传感器
5-8． T-PIN传感器的更换（选购品）
1） 卸下调整螺丝，卸下传感器架，更换传感器。
安装时，把中心销只下降 1.5
-0
０
.5 ｍｍ的状态下，拧松调节螺丝上下移动传感器架把Ｔ・ＰＩＮ传感器调
整到ＯＮ。
2） 进行电缆线的处理。
图 5-8-1 T-PIN 传感器
40046962
BU传感器架
40002124
支撑台原点传感器组
扎线带用
传感器附属螺丝
SL6030692TN
带垫片内六角螺栓 M3×6
40002122
T-PIN传感器组件
Rev 2.00
维修调整要领书
5-10
5-9． 推顶器Ｙ缸筒的更换（外形基准）
1） 请拆下①处的汽缸。把汽缸拆下后弹簧也可以拆卸。
2） 从汽缸中拆下速度控制器。（需事先把握好拆哪一侧的速度控制器。）
3） 先用螺丝扳手把汽缸杆部固定然后再用螺丝扳手把②拆下来。
4） 按照 3）～1）的顺序进行安装。
5） 安装后，请放入空气（0.49Mpa），确认活动顺畅。

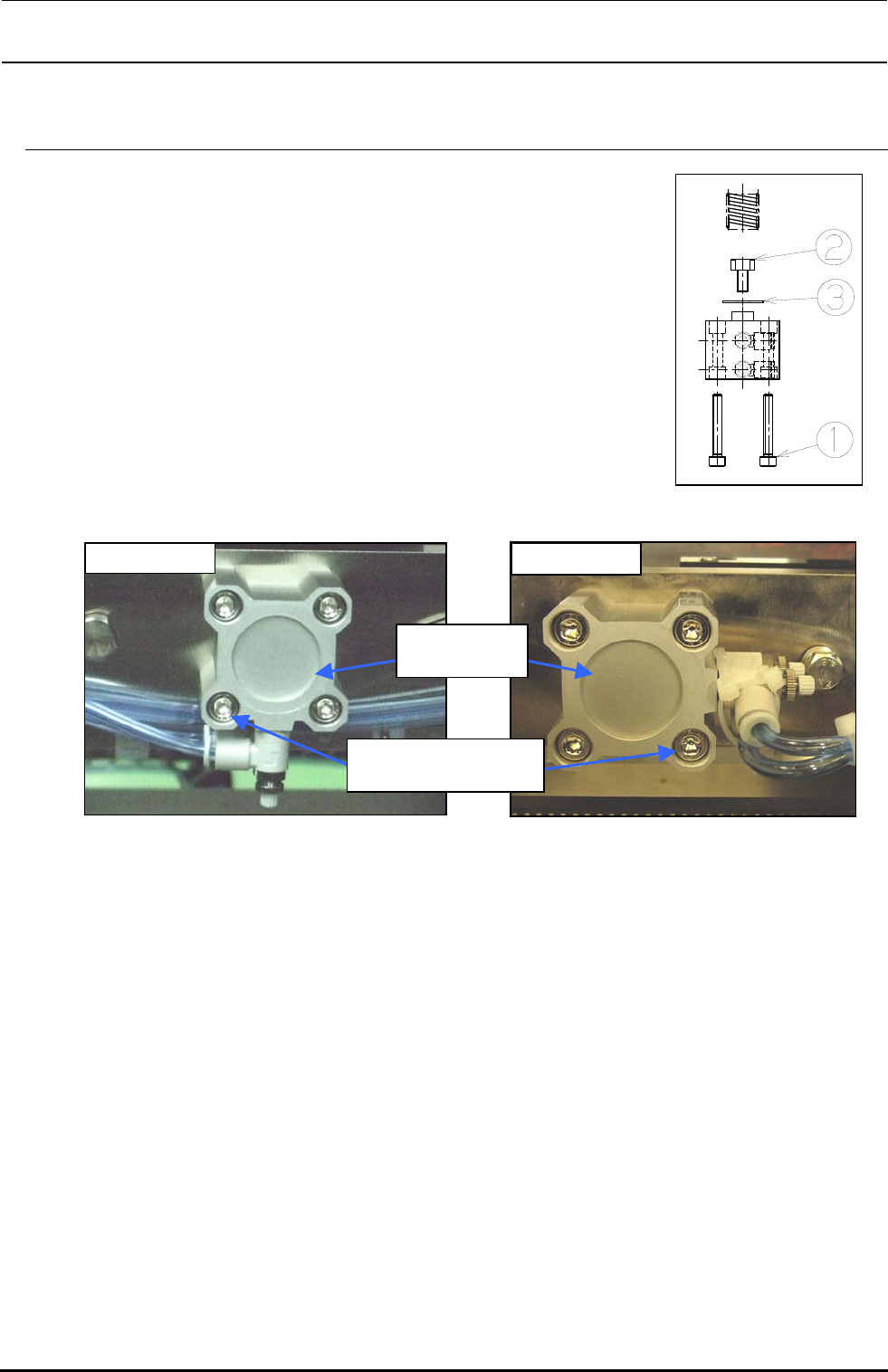

图 5-9-1 推杆 Y 气缸
图 5-9-2 推杆 Y 气缸（面前基准） 图 5-9-3 推杆 Y 气缸（内部基准）
※ 因面前和内部的基准不同，汽缸的装配方向也不同。
内部基准的时候，当基板宽度最大时须用相连电线把速度控
制器固定，以免与宽度调整同步皮带干涉。
※
汽缸速度控制器已经调整过（QA 表 5-9 页），所以零件更换后无需调整。
【面前基准】 【内部基准】
PA250100100
气缸
SM6053502TN
内六角螺栓 M5×35
Rev 2.00
维修调整要领书
5-11
5-10． 中心销的更换（选购品）
1） 拧松①导向部Ａ、④导向部Ｂ的螺丝（①、②、③），和导向器一起卸下中心销。
2） 此时，卸下各支架上的基准侧安装的 T-PIN 传感器。
⑫卸下Ｅ环之后，把⑰中心销从减震部可以拔出。
⑯卸下Ｅ环（上下 2 个）之后，可以卸下⑰中心销。更换时，请按照相反的顺序进行操作。另外，请使
用新的Ｅ环。
更换后、与 5-8 章 T-PIN传感器同样地进行更换，并调整传感器的位置。

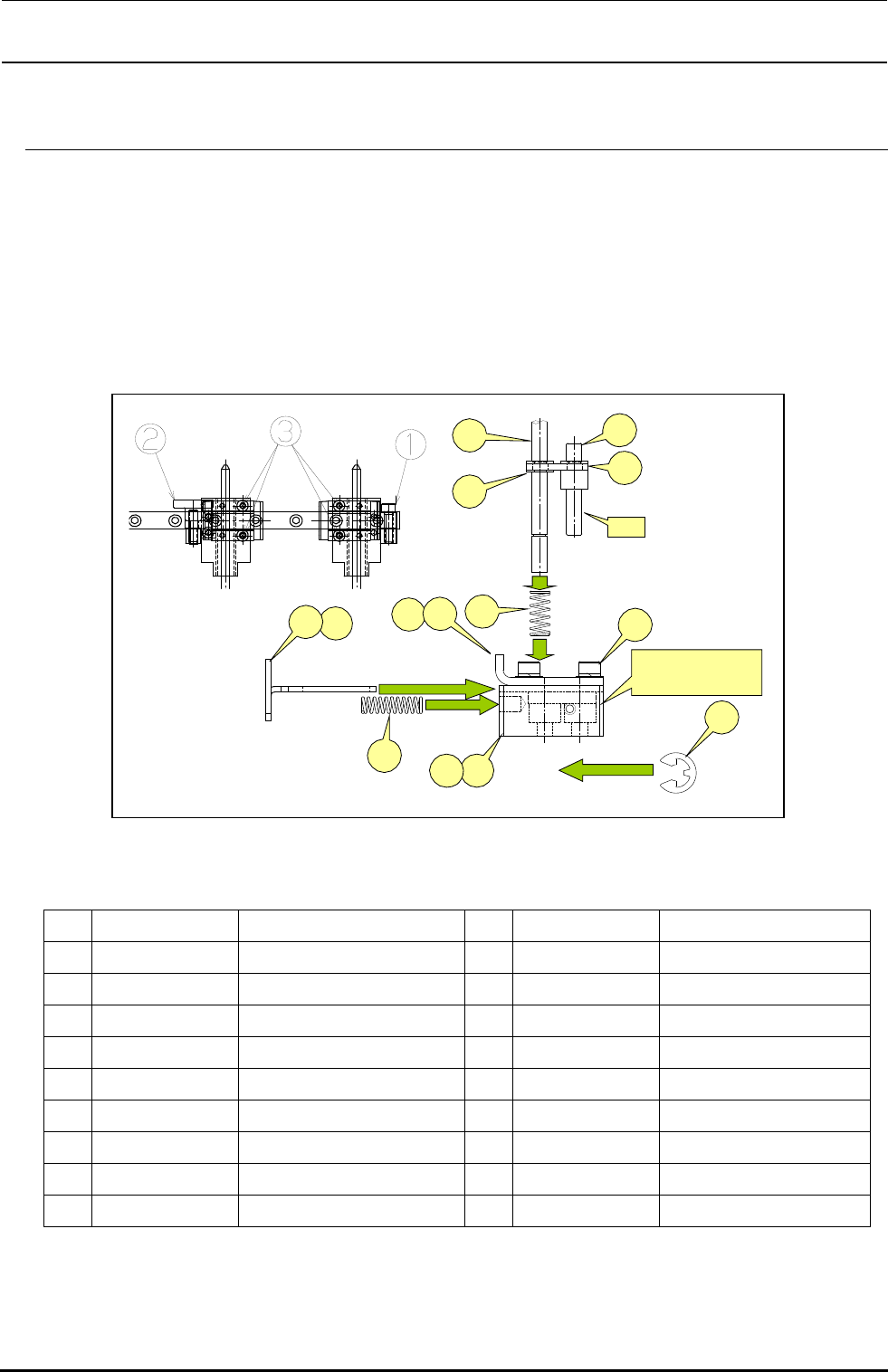

图 5-10-1 中心销
【更换零件一览表】
货号 品名 货号 品名
1 40000886 GUIDE_BLOCK_ASM 10 40000895 DAMPER_BLOCK_R
2 40000887 GUIDE_BLOCK_A_ASM 11 SL6030892TN SCREW
3 40000889 GUIDE_BLOCK_B_ASM 12 RE0300000K0 E-RING
4 40000891 STOPER_SLIDE_LEVER_L 13 40000896 DAMPER_LOCK_PIN
5 40000897 STOPER_SLIDE_LEVER_R 14 40000978 DAMPER_LOCK_LINK
6 40000892 DAMPER_BLOCK_L 15 40000950 DAMPER_SPRING
7 40015791 DAMPER_PLATE_L 16 RE0300000K0 E-RING
8 40015792 DAMPER_PLATE_R 17 40001081 CENTERING_PIN 4.0
9 40015793 LOCK_SPRING
表 5-10-1 用于电路板定位孔基准
⑦
④
⑰
⑬
⑭
⑯
Ａ
⑤
⑨
⑮
⑧
⑪
Ｂ部
右側＝⑧＋⑩＋⑪
左側＝⑦＋⑥＋⑪
⑫
⑩⑥
