Rev 2.00
维修调整要领书
7-1
危险
为了防止突然的起动造成事故，请关掉电源之后再进行操作。
7 ATC
当更换了 ATC 底座时，必须重新取得 MS 参数「ATC 偏差」。
（参照 3-9 项 MS参数）
7-1． 气缸的更换
1） 请关闭主体左下放的阀门。
2） 卸下ＡＴＣ接头、六脚孔螺栓，再卸下气缸。（空气软管φ４也卸下。）
3） 请将速度控制器换装到新的气缸上。

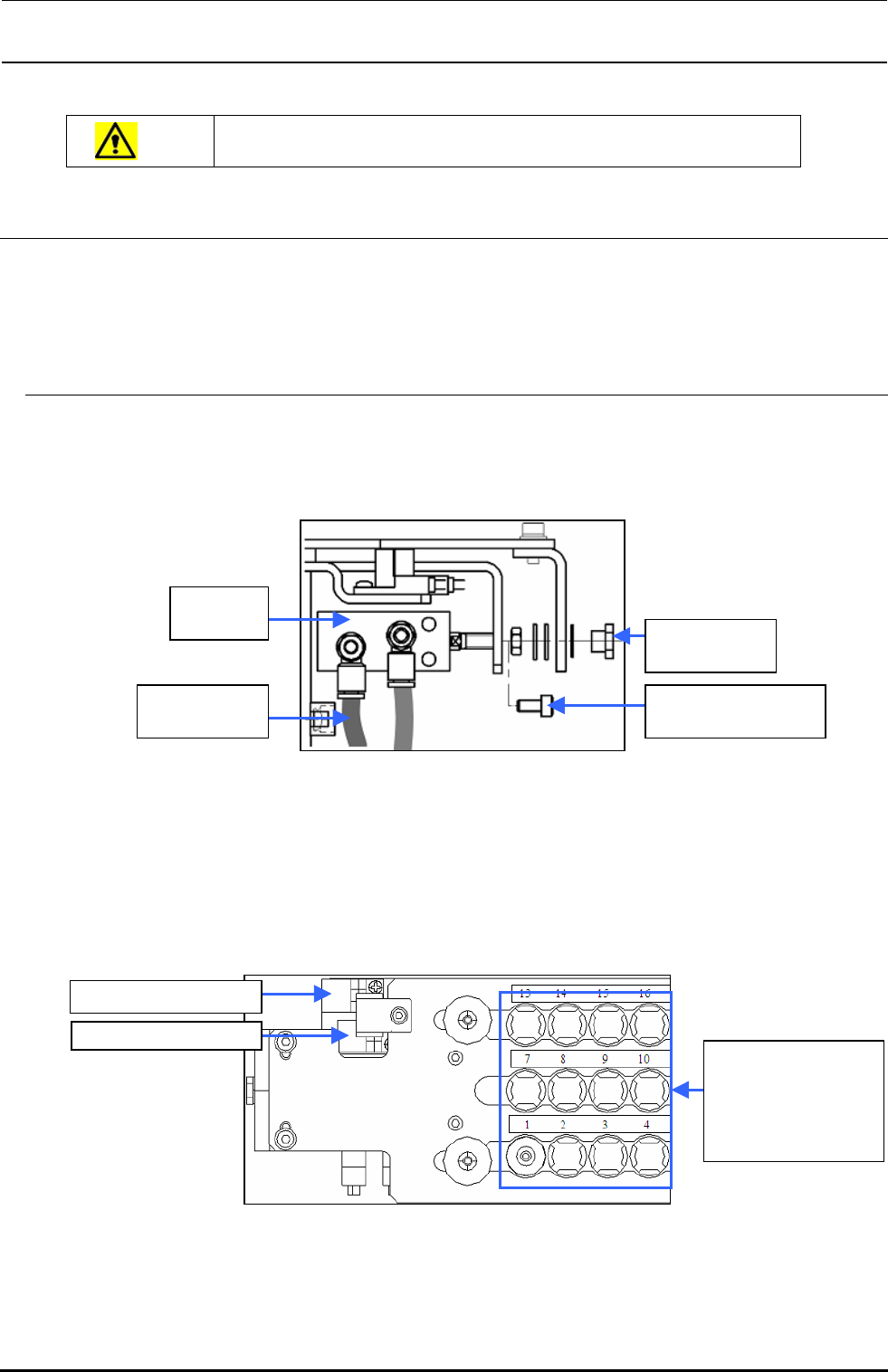

图 7-1-1 气缸的更换
4） 请进行气缸杆部的固定位置调整。
在打开滑板的状态，用目视调整位置，让 ATC 座的孔和滑板圆弧中心调成一致，调整 ATC 气缸的
附属螺母和 ATC 接头。
此时，在 ATC 接头的螺丝部涂上锁定漆 242。
图 7-1-2 固定时调整位置
BT0400251EA
空气软管φ4
40042709
气缸
SM6040802TN
内六角螺栓 M4×8
E3528729000
ATC接头
ATC开启传感器组件
ATC关闭传感器组件
调整的要求是，当滑
板处于打开状态时，
滑板的圆弧与底座
的孔的中心相一致。
Rev 2.00
维修调整要领书
7-2
5） 请调整传感器配件的位置。
OPEN 时→逐渐打开滑板，在 LED 熄灭之后进入 1mm 的地方固定传感器碰块。
CLOSE 时→逐渐关闭滑板，在 LED 点亮之后离开 1mm 的地方滑板应停止。
6） 请装配φ４空气软管。
请参照图 7-1-5，用空气软管（φ4）装配调速器和电磁阀。
图 7-1-5 空气配管和速度控制器的位置
7-2． ATC OPEN/CLOSE传感器的更换
1） 卸下传感器碰块，从 ATC 底座侧面的固定底座切断束线箍。
2） 请更换 ATC OPEN 传感器组或 ATC CLOSE 传感器组。
3） 请用束线箍把电缆线固定在固定底座上，安装传感器碰块。
7-3． 速度控制器的调整
1） 请转动速度控制器的旋钮，把滑板的开闭时间调整到规格值。
(大约是从旋钮全闭转动 2 圈半。)
2） 调整后，应固定旋钮。
滑板的开闭时间请在手动控制画面上确认。
规格值 滑板开闭时间…80±5msec
图 7-1-4 CLOSE 时
传感器
LED 点亮
CLOSE
传感器
传感器
碰块
图 7-1-3 OPEN 时
传感器
LED 熄灭
OPEN
传感器
传感器
碰块
图 7-1-6 OPEN/CLOSE 传感器
OPEN
传感器
CLOSE
传感器
传感器碰块
电磁阀
速度控制器
空气软管φ4
Rev 2.00
维修调整要领书
8-1
危险
为了防止突然的起动造成事故，请关掉电源之后再进行操作。
8 供料器 x 一次更换台车（选购品）
8-1． 整体图
图 8-1-1 整体图
40063859
驱动器气缸
40047264
供料器提升器RS
40047249
驱动器支架
E2708729000
驱动器支架（30）
40047265
供料器提升器LS
