Rev 2.00 维修调整要领书 8-4 8-5 ． 供料器上升气缸的更换 1 ） 关掉主体电源 。 2 ） 打开选择器，打开左右辊拨杆，让供料器上升 。 3 ） 松开提升气缸轴，并卸下 。（ 更换侧 ） 4 ） 关掉主体总压缩空气 。（ 手阀 ） 5 ） 请拆下提升器支架组装螺钉。 6 ） 向上拉供料器提升器 。（ 更换侧 ） 7 ） 卸下供料器上升气缸安装螺丝 ４ 个，卸下气缸 。 8 ） 把速度控制器安装到新的气缸上 。 9 ） …
Rev 2.00
维修调整要领书
8-3
8-3． 驱动气缸的速度控制调整
驱动汽缸的上升速度的调整方法。
1） 从驱动器支架卸下需要调整的驱动气缸。
2） 连接空气软管和插头。
3） 打开主体总压缩空气和电源。
4） 用手动控制，连续驱动应调整的速度控制驱动器气缸。
5） 调整应调整的气缸的速度控制，目视检查其它气缸的动
作。
6） 拧仅速度控制螺母，固定后再次确认。
7） 安装时，请按照相反的程序操作。

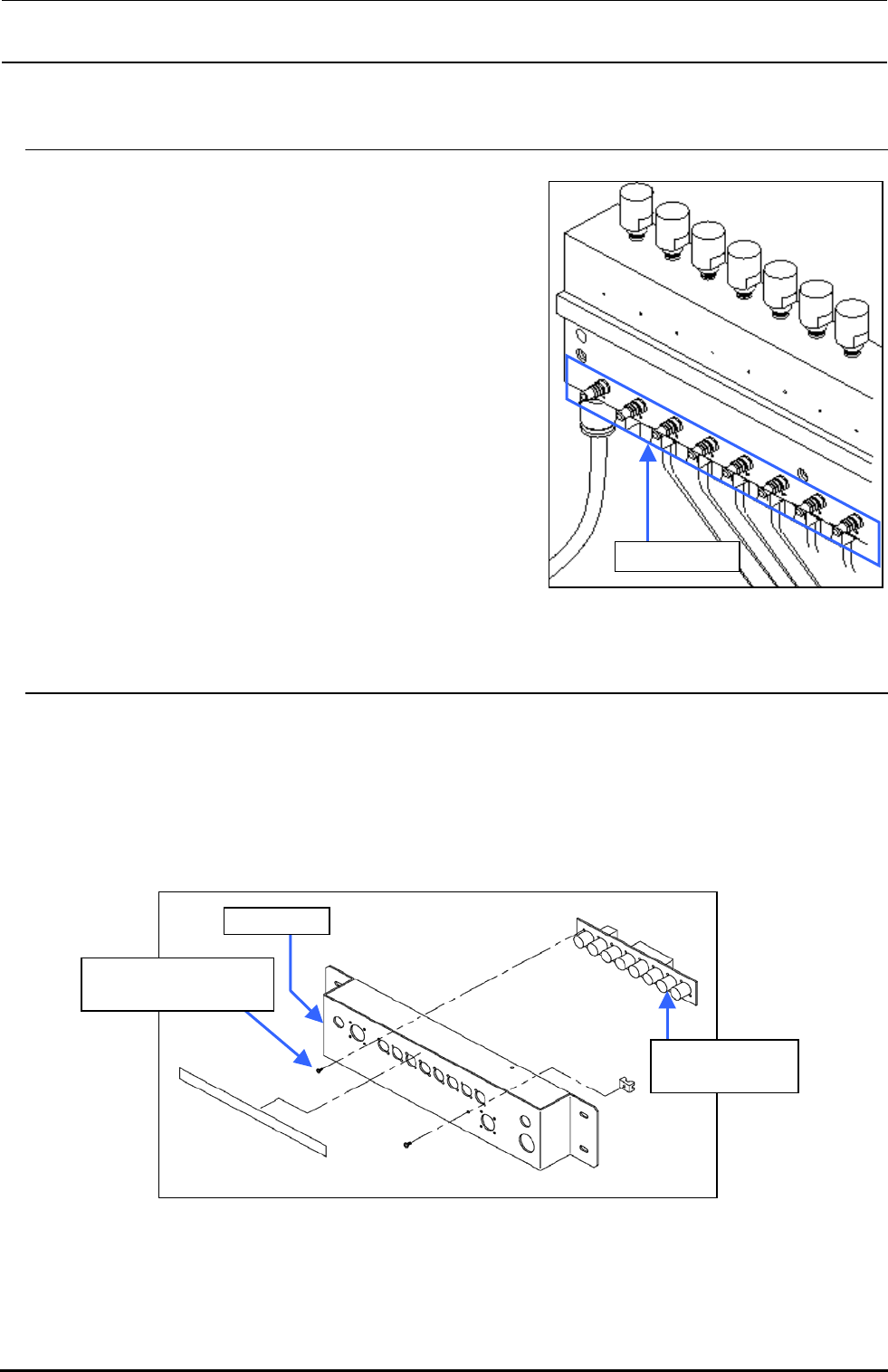

图 8-3-1 驱动气缸的速度控制器
8-4． 供料器基板的更换
1） 请拆下插头支架 IF 电缆和插头支架 PWR 电缆。
2） 卸下安装螺丝，从主体下下插头架。
3） 卸下供料器基板连接的插头（线束）。
4） 卸下供料器基板的圆头小螺丝 8 个，更换成新的。
5） 安装时，请按照相反的程序操作。
图 8-4-1 与供料器基板相关联的各部分的名称
速度控制器
插头支架
E86157150A0
供料器基板组件
SM4860601SC
圆头小螺丝 M2.6×6
Rev 2.00
维修调整要领书
8-4
8-5． 供料器上升气缸的更换
1） 关掉主体电源。
2） 打开选择器，打开左右辊拨杆，让供料器上升。
3） 松开提升气缸轴，并卸下。（更换侧）
4） 关掉主体总压缩空气。（手阀）
5） 请拆下提升器支架组装螺钉。
6） 向上拉供料器提升器。（更换侧）
7） 卸下供料器上升气缸安装螺丝４个，卸下气缸。
8） 把速度控制器安装到新的气缸上。
9） 安装气缸，从上方插入供料器提升器。
10） 请把提升气缸轴拧进气缸杆里。
11） 请拆下提升器支架。
12） 打开主体的总压缩空气阀。
13） 调整左右气缸的速度控制器。（参照 8-6）
14） 安装一次更换台。
15） 打开电源。
图 8-5-1 与供料器上升气缸相关联的零件
40047264
供料器提升器RS
40047265
供料器提升器LS
40047263
提升气缸轴85
40047261
提升器导向轴25
PA630850100
气缸
图 8-5-1 提升器支架
Rev 2.00
维修调整要领书
8-5
8-6． 供料器上升气缸的速度控制调整（选购品、一次更换台）
1） 固定调整右侧的气缸速度控制器和左侧的气缸
速度控制器。
2） 速度控制器请固定在 3.8～4.2
・
秒完成上升 2～
2.5 秒完成下降的速度。（组装时）
• UP: 用上速度控制器调整
左气缸ＵＰ过快时，请顺时针转动调整速度
调整螺丝。
• DOWN: 用下速度控制器调整
左气缸ＤＯＷＮ过快时，请顺时针转动调整速
度调整螺丝。
3） UP
､
DOWN 的速度左右不相等时，请用速度控
制锁定螺丝调整，然后锁定调整螺丝。
4） 锁定后，请再次确认 UP/DOWN 的速度。
图 8-6-1 供料器上升汽缸的位置
8-7． 供料器上升检测传感器的更换（选购品、一次更换台）
1） 关闭主体的电源。
2） 下降升降器。
3） 拧松安装螺丝，卸下传感器进行更换。
4） 按照相反的程序进行安装。
<调整>
1） 打开主体电源。
2） 如右图所示，把供料传感器配件与传感器相距
0.9mm 组装起来。上升供料器，确认 LED 是否
亮灯。
图 8-7-1 供料器上升检测传感器
上速度控制器
下速度控制器
