Rev 2.00
维修调整要领书
8-7
8-10． 供料器PCB基板更换
1） 请拆下安装螺钉，然后卸下前面板。
2） 请拔掉连接机械供料器 PCB 基板的插头（扎线）。
3） 机械供料器 PCB 基板，请拆下 8 根圆头小螺钉，然后更换上新的基板。
4） 请按照相反的顺序进行安装。

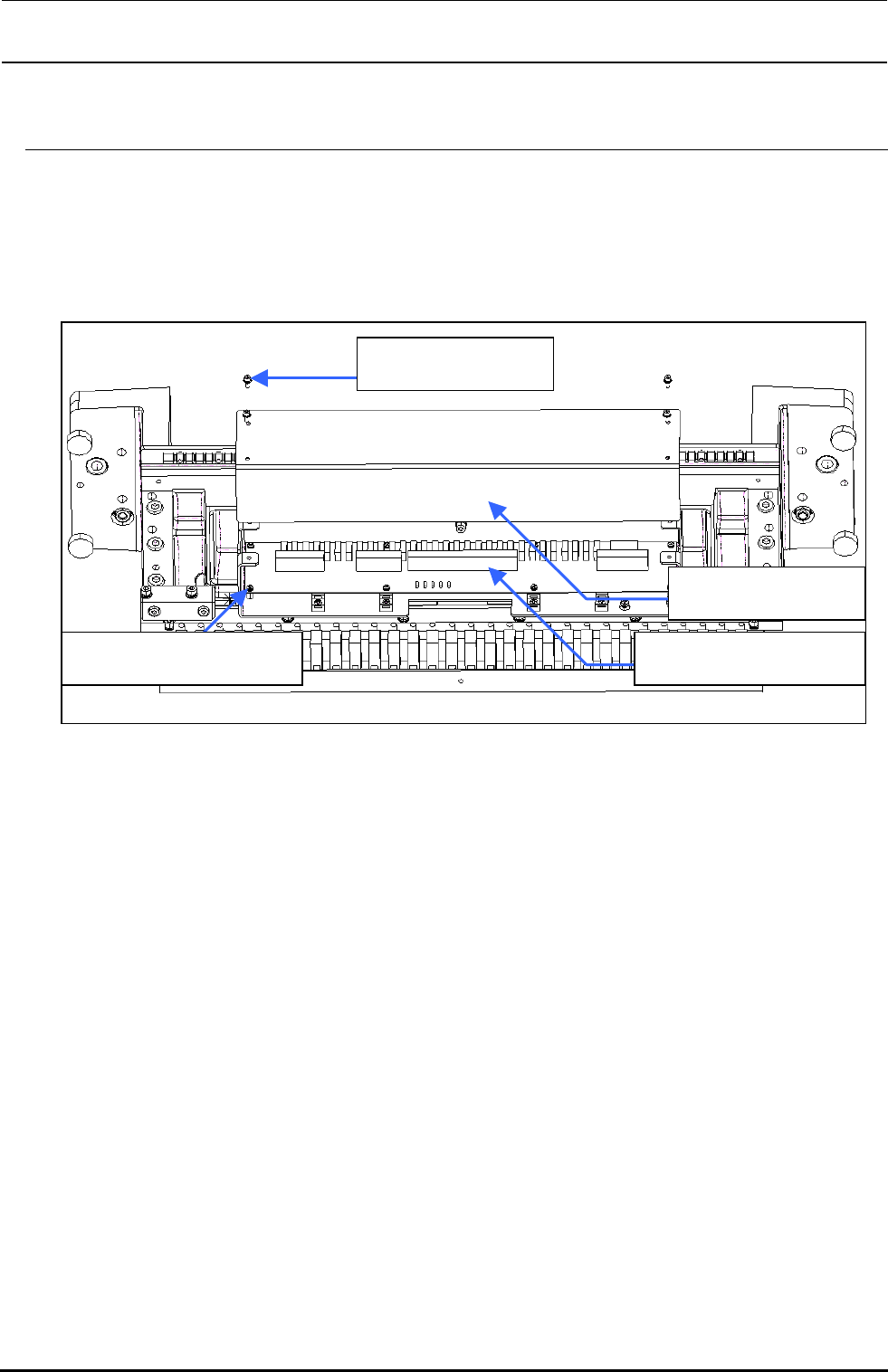

图 8-10-1 供料器 PCB 基板（从斜下方观察）
SL6030692TN
内六角螺栓 M3×6
40047311
前面板
40047526
机械供料器PCB基板组件
SL4030681SC
带垫片圆头小螺钉 M3×6
Rev 2.00
维修调整要领书
9-1
危险
为了防止突然的起动造成事故，请关掉电源之后再进行操作。
9 空气机器
9-1． 数字压力开关（正压）的更换
1） 请使本体左下方的手柄阀处于关闭状态。
2） 拆下螺钉两处取下保护罩 SB_A（开闭保护罩），请打开。
3） 从数字压力开关上拆下φ6 气管和连接器。
4） 按住供料器开关支架 C 背面的树脂固定座，取下数字压
力开关。
5） 装配请以相反的步骤进行。

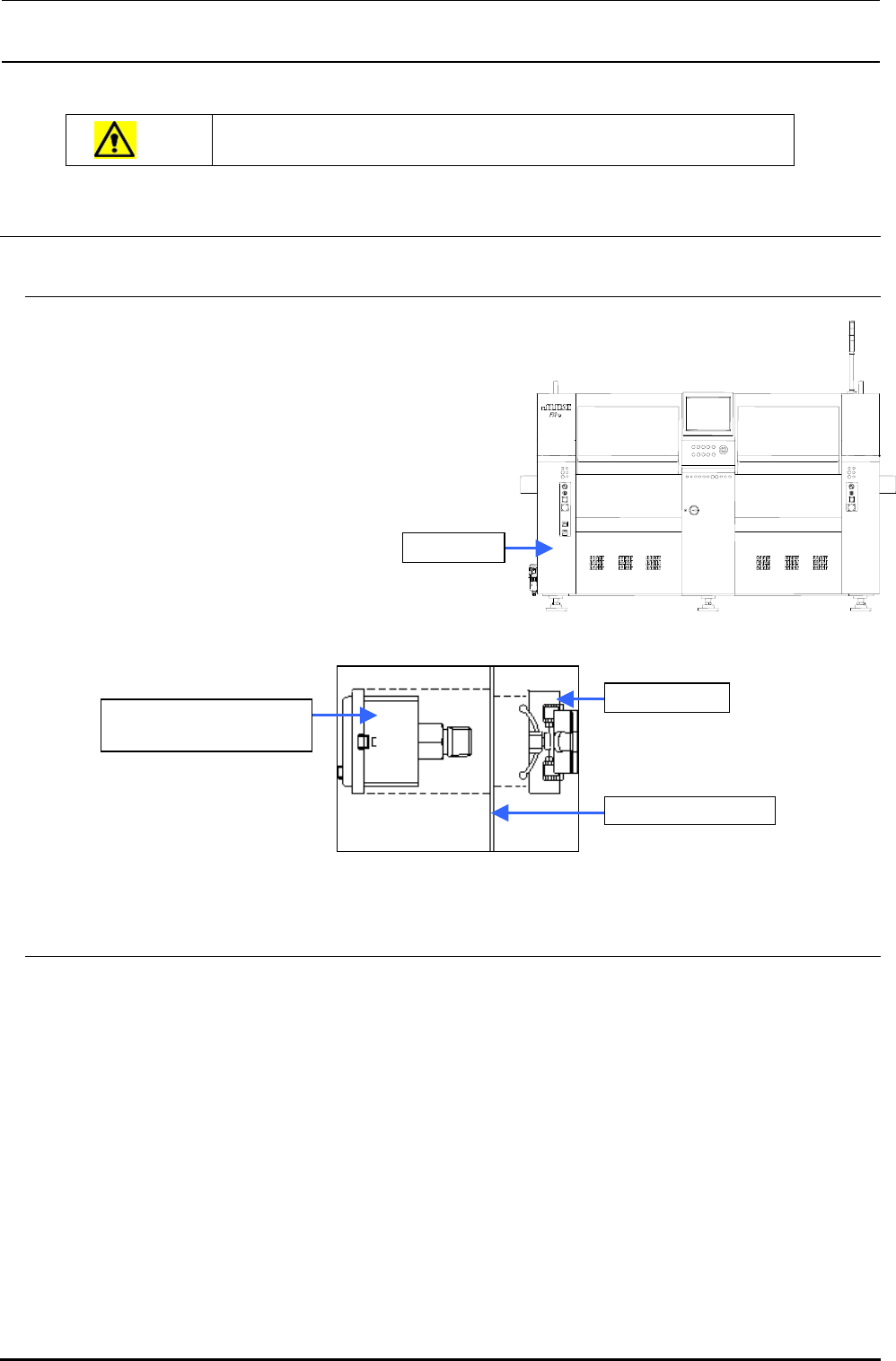

图 9-1-1 护罩 SB_A（正面图）
图 9-1-2 数字压力开关
9-1-1． 数字压力开关（正压）的调整
更换数字压力开关后，请进行以下设置。
压力开关阈值 ：0.400MPa
磁滞差动 ：0.050MPa
显示色方式 ：压力开关 ON 时为绿色
动作方式 ：磁滞方式
压力开关输出形态 ：正规开（超过阈值则 ON）
响应时间 ：2.5ms 以下
自动预调设置 ：手动设置
设置按下述步骤进行。
护罩SB_A
40045958
DIGITAL PRESSURE SW
树脂固定座
供料器开关支架C
Rev 2.00
维修调整要领书
9-2
<设置步骤>
图 9-1-1-1 数字压力开关
１） 显示模式和磁滞模式的设定
① 持续按
2秒钟以上。显示变为 。（变为显示颜色设定模式）
② 用
或 使成为 的显示，按 。（以 SW ON 设定为緑色显示）
③ 用
或 使成为 的显示，按 。（变为磁滞设定模式）
④ 用
或 使成为 的显示，按 。（设定为正常开启动作）
⑤ 用
或 使成为 的显示，按 。（响应时间设定为 2.5ms 以下）
⑥ 用 或 使成为 的显示，按 。（设定为手动设置模式）
⑦ 在此，显示出现数字，回到测定模式。
２） 测量标准的设定（阈值和磁滞）
① 请在测定模式的状態下按
。 和当前的阈值将交替显示。
② 如按
或 ，数字的最后位闪烁，持续按住则数值增加或減小。
③ 如按
，正在闪烁的数位向右迁移。
④ 请通过②、③的操作使显示成为 ，按 键 2 秒钟以上。（阈值设定为 0.400MPa）
⑤
和当前的设定值将交替显示。请按 。
⑥
和当前的磁滞将交替显示。
⑦ 如按
或 ，数字的最后位闪烁，持续按住则数值增加或減小。
⑧ 如按
，正在闪烁的数位向右迁移。
⑨ 请通过⑥和⑧操作使显示成为
，按 键 2 秒钟以上。（磁滞设定为 0.050MPa）
⑩ 到此已回到测定模式。设定到此结束。
『△』按钮 『▽』按钮
LED显示
『SET』按钮
