Rev 2.00
维修调整要领书
10-2
1） 请拆下前、后侧的开关面板。
（正面螺钉两处、保护罩内侧两处）
2） 卸下操作基板。
3） 拆卸开关时，要从保护罩的内侧开始一边用手按住开关上的垫片一边旋转，进行拆卸。
4） 安装时请按照相反的程序进行。

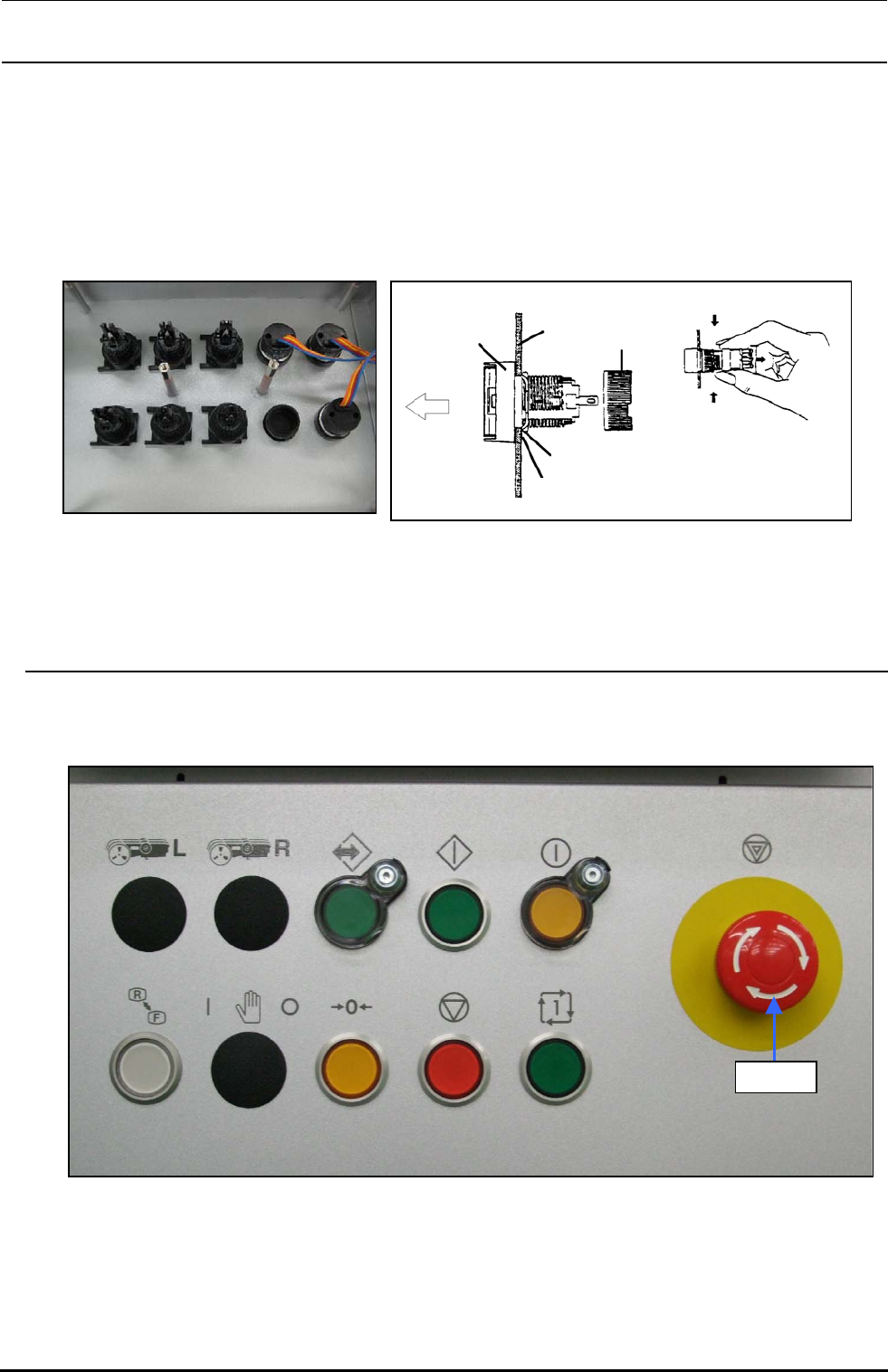

图 10-1-4 盖罩内侧 图 10-1-5 拆卸开关
※ 更换零件一览表记载在 13-9-3 章中。
10-2． 紧急停止开关的更换
1） 紧急停止开关，拆下前、后侧的①的旋钮，把开关从保护罩内侧拆卸下来。
2） 用螺丝刀卸下开关背面连接的线束，更换开关。
图 10-2-1 操作基板（
前側）
※ 更换零件一览表记载在 13-9-3 章中。
旋转
箱
操作盘
拔
槽
安装螺母
固定部件
边缘
旋转
①旋钮
Rev 2.00
维修调整要领书
10-3
10-3． 护罩打开开关的更换
10-3-1． 开关主体
1） 把①开关的插头从中转插头中拔出来。
2） 切断束线带，卸下②固定螺丝 (SL6041642TN)，进行更换①开关主体。
3） 安装时请按照相反的程序进行。
※ 安装后，请检查一下装在④安全罩上的⑤操作钥匙是否能正确插入开关。

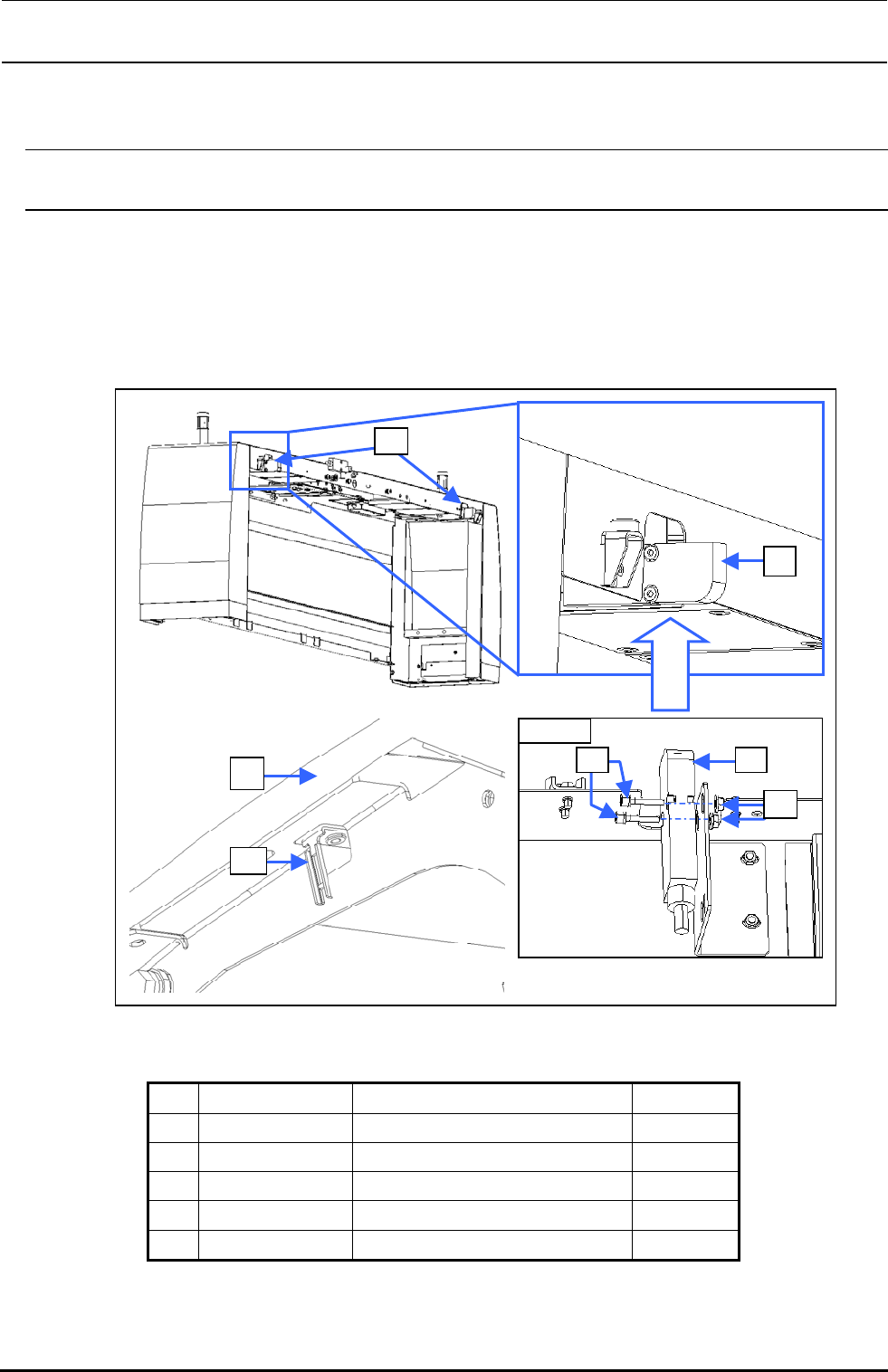

图 10-3-1 开关本体的更换
【更换零件一览表】
No. 货号 品名 每台数量
① 40002254 COVER_OPEN_SW_CABLE_ASM 8
② SL6041642TN 带垫片内六角螺钉 16
③ NM6040001SC 螺母 16
④ 40063507 SAFETY_COVER_FRAME 4
⑤ HA005280010 SAFTY_SWITCH_KEY 8
表 10-3-1 盖罩开启开关的更换零件
A
向
视
A向视
①
①
② ①
③
④
⑤
Rev 2.00
维修调整要领书
10-4
10-3-2． 操作键
1） 卸下 2 个①安装螺丝，更换②操作键。

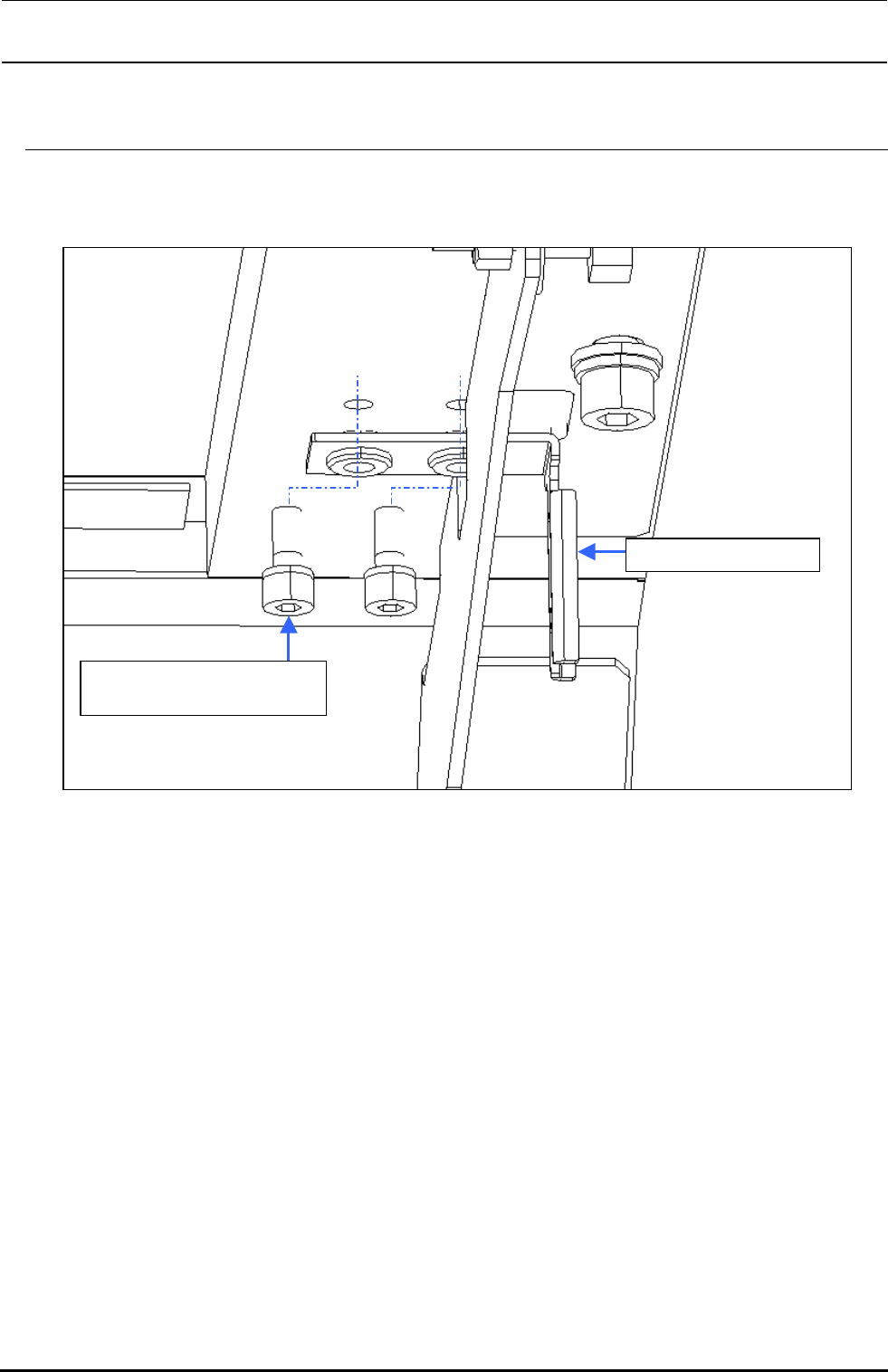

图 10-3-2-1 操作键
SL6041042TN
带垫片内六角螺栓 M4×10
SAFTY_SWITCH_KEY
