Rev 2.00 维修调整要领书 10-6 1 ） 请拆下前、后侧的开关面板。 （正面螺钉两处、保护罩内侧两处） 2 ） 卸下操作基板。 3 ） 卸下开关时，卸下护罩里侧的开关根部（安装螺母），从护罩表面拔下箱部，进行更换。 4 ） 安装时请按照相反的程序进行。 图 10-4-3 盖罩内侧 图 10-4-4 拆卸开关 ※ 更换零件一览表记载在 13-9-3 章中。 旋转 箱 操作盘 拔 槽 安装螺母 固定部件 边缘 旋转 关的插头和操作…
Rev 2.00
维修调整要领书
10-5
10-4． 按键开关的更换（CE对应机）

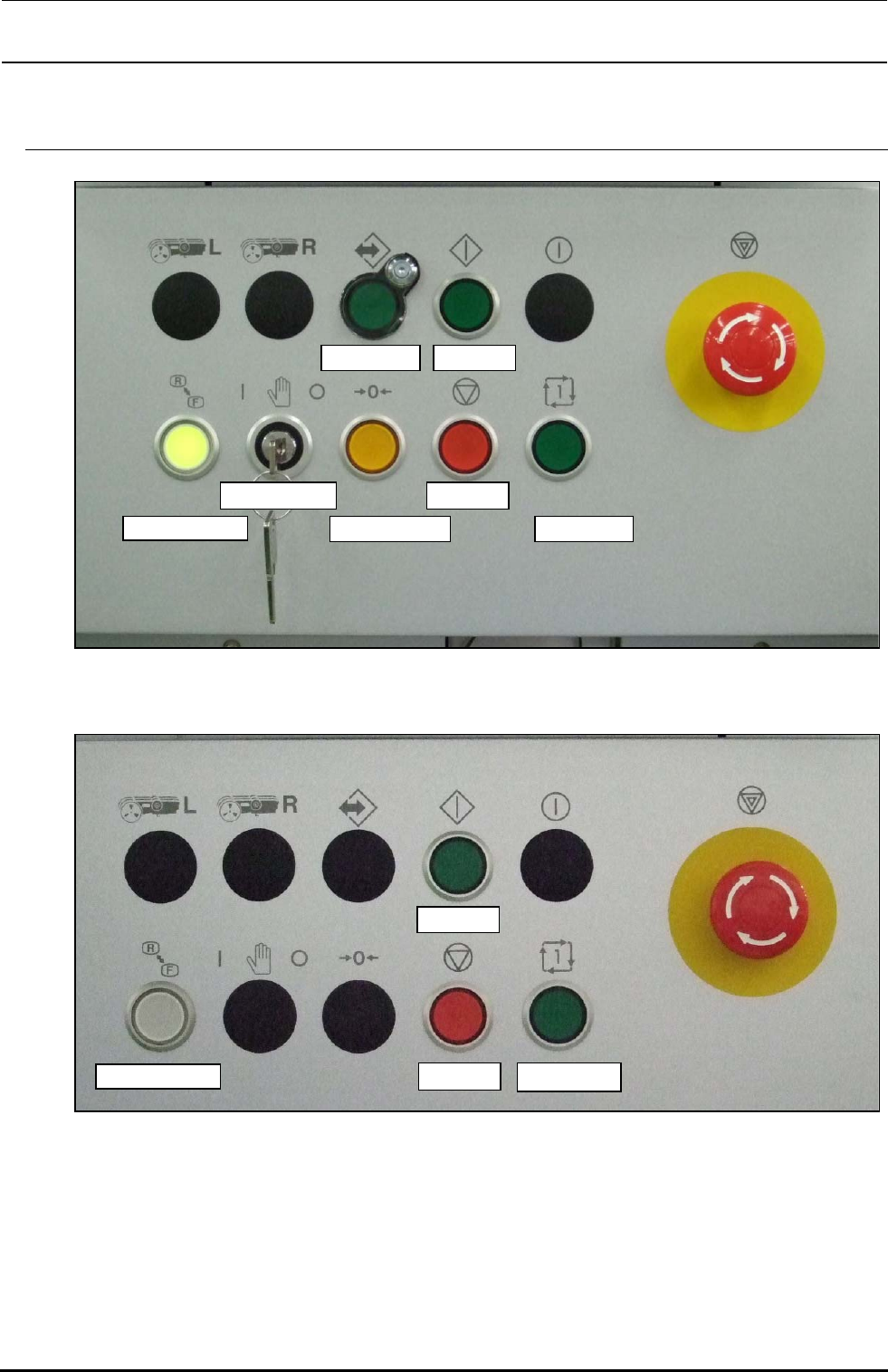

图 10-4-1 正面操作面板的开关名称
图 10-4-2 背面操作面板的开关名称
在线SW 起动SW
键盘变换SW 原点复归 SW
停止SW
单循环SW
维修键SW
起动SW
键盘变换SW
停止SW 单循环SW
Rev 2.00
维修调整要领书
10-6
1） 请拆下前、后侧的开关面板。
（正面螺钉两处、保护罩内侧两处）
2） 卸下操作基板。
3） 卸下开关时，卸下护罩里侧的开关根部（安装螺母），从护罩表面拔下箱部，进行更换。
4） 安装时请按照相反的程序进行。

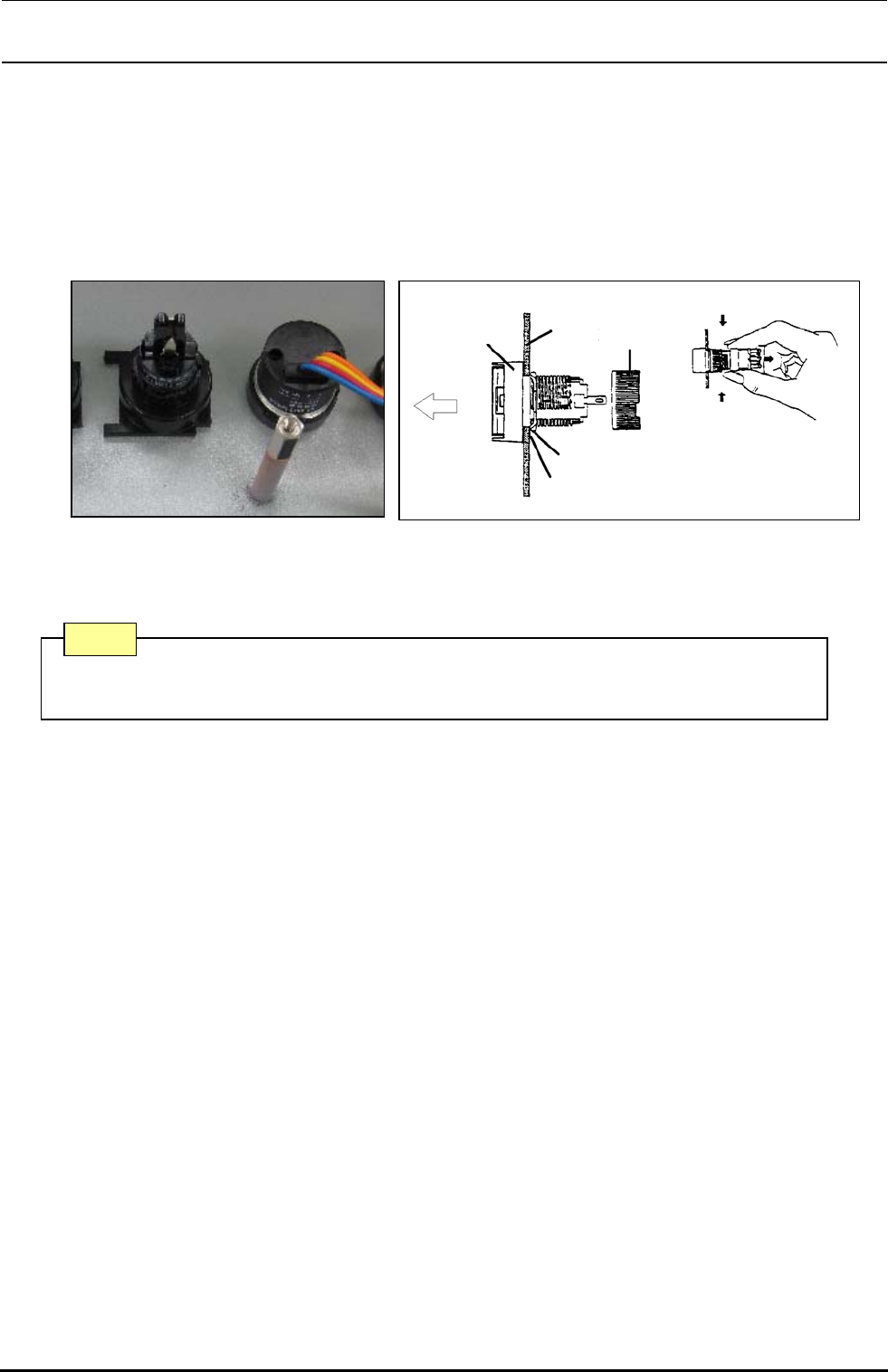

图 10-4-3 盖罩内侧 图 10-4-4 拆卸开关
※ 更换零件一览表记载在 13-9-3 章中。
旋转
箱
操作盘
拔
槽
安装螺母
固定部件
边缘
旋转
关的插头和操作开关基板的插头的组合，安装时要注意方向性。
注意
Rev 2.00
维修调整要领书
11-1
危险
为了防止突然的起动造成事故，请关掉电源之后再进行操作。
11 供料器浮动传感器的更换·调整
1） 在 FX-3 中传感器被按下图所示进行配置。
每次拆卸支架的时候传感器的高度都需要调整。
只更换传感器时从 4）项开始操作。
图 11-1 送料器浮动传感器的配置
贴片机俯视图
后侧
左内侧 右内侧 左内侧 右内侧
左前侧 右前侧 左前侧 右前侧
受
受
受
受
投
投
投
投
投
受 投
受 投
受 投
受
前侧
（机器外侧）
（传送路侧）
（传送路侧）
（机器外侧）
