Rev 2.00 维修调整要领书 11-5 5 ） 进行旋钮调整 （ 供料器浮动传感器 ）。 调整旋钮时， 在传感器安装高度、 Ｙ 方向安装位置 （ 传感器 ＢＲ 的长孔中心的传感器固定 ） 、 光轴调整 之后再进行调整 。 图 11-7 调整送料器浮动传感器的灵敏度 ＜用于调整的东西＞ ・ＮＦ１２（ＮＦ１６ 、 ＮＦ２４ 也可 ）→ 无锁定型 ・ＮＦ１６Ｎ（ＮＦ１２Ｎ 、 ＮＦ２４Ｎ 也可 ） ※ 以上为传送路侧供料器浮动传感器调整用…
Rev 2.00
维修调整要领书
11-4
3） 请调整更换后的传感器高度。
把ＦＳＤ支架上面调整到距离供料器上面 127.1±0.1mm 的高度，然后固定。
左右（受光和投光）对称的 FSD 支架高度差为 0.1mm 以下
。

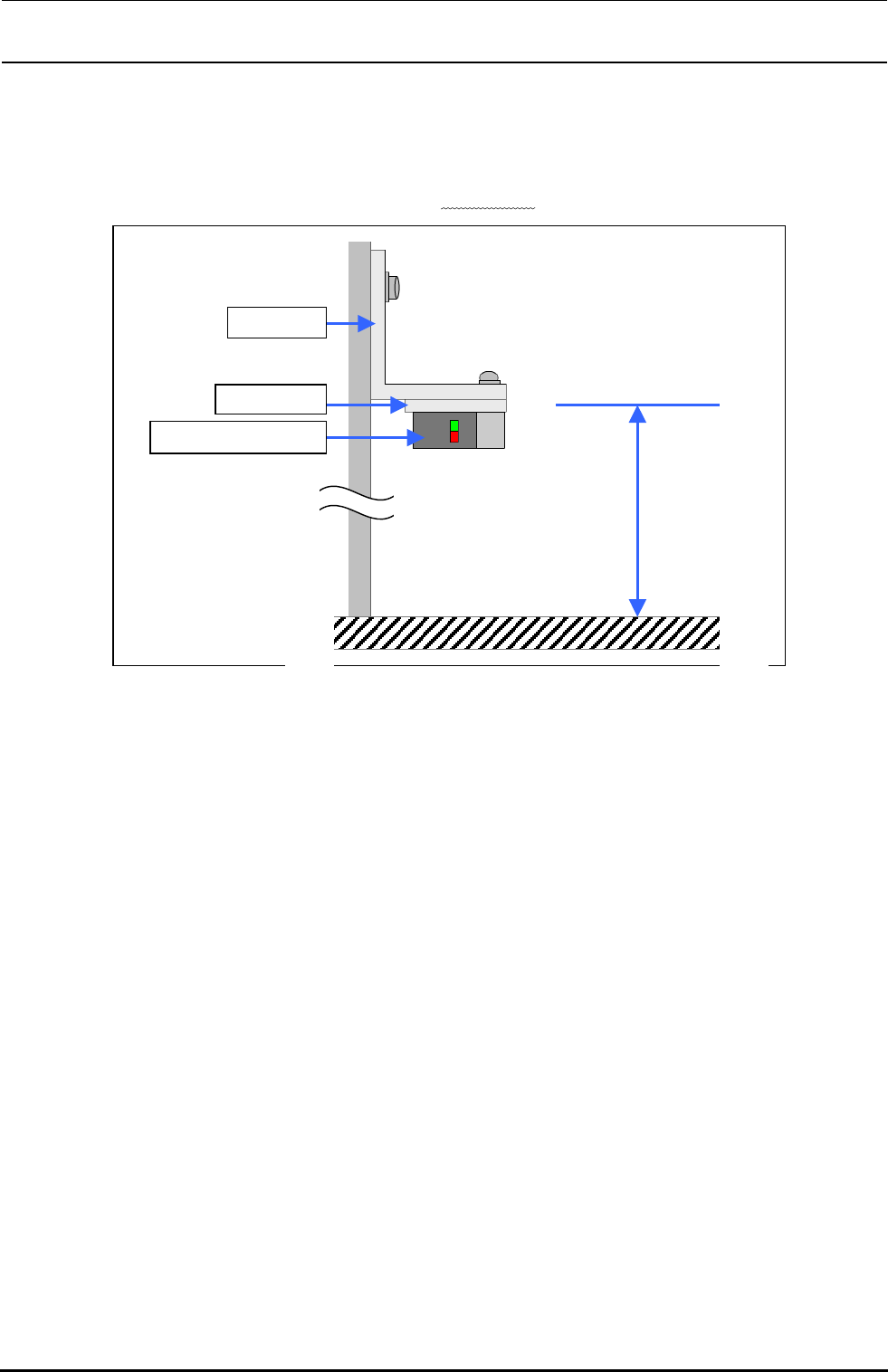

图 11-6 送料器浮动传感器的高度
4） 调整光轴。
① 把各传感器的差投连接到规定的位置，打开主体的电源。
② 调整投光侧、受光侧的传感器，调整光轴。
光轴的受光侧的 LED 红色，绿色均亮灯。
（红色是动作显示灯。绿色是安全显示灯。）
※ FSD 支架对应 2 各传感器光轴。
FSD支架
FSD调整垫
送料器浮动调整垫
127.1±0.1㎜
Rev 2.00
维修调整要领书
11-5
5） 进行旋钮调整（供料器浮动传感器）。
调整旋钮时，在传感器安装高度、Ｙ方向安装位置（传感器ＢＲ的长孔中心的传感器固定）、光轴调整
之后再进行调整。
图 11-7 调整送料器浮动传感器的灵敏度
＜用于调整的东西＞
・ＮＦ１２（ＮＦ１６、ＮＦ２４也可）→无锁定型
・ＮＦ１６Ｎ（ＮＦ１２Ｎ、ＮＦ２４Ｎ也可）
※以上为传送路侧供料器浮动传感器调整用
・ＮＦ１６（ＮＦ１２、ＮＦ２４、ＮＦ１２Ｎ、ＮＦ１６Ｎ、ＮＦ２４Ｎ也可）
・ＮＦ３２供料器（ＮＦ３２３Ｓ、ＮＦ３２４Ｓ、ＮＦ３２ＦＳ 均可）
・散件供料器（ＢＦ１０、ＢＦ１１、ＢＦ１２均可）
※以上为机器外侧供料器浮动传感器调整用
・＋螺丝刀、－精密螺丝刀
旋钮
－精密螺丝刀
Rev 2.00
维修调整要领书
11-6
① 传送路侧供料器浮动传感器调整程序
1） 转动投光侧的旋钮到 min 侧（左侧），遮挡传感器。
2） 慢慢地向 max 侧（右侧）转动旋钮，调整到受光侧的红灯，绿灯均亮灯的位置。
3） 把 NF12 设置到供料器的左、中、右，开关前护罩，确认传感器是否 OFF。
图 11-8 调整送料器浮动传感器
图 11-9 调整送料器浮动传感器
※ 打开前护罩，传感器也不为ＯＦＦ时，说明传感器安装位置的Ｙ方向偏斜。拧松传感器安装螺
丝，前后移动进行调整。
4） 3）的作业时，变更了传感器的安装位置后，请重新调整光轴(从 1))。
（传感器位置移动后，旋钮调整量会发生变化）
5） 与 3）同样调整 NF16N，确认传感器 OFF。
※ 打开前盖，传感器也不ＯＦＦ时，传感器安装位置的 Y 方向偏斜。拧松传感器安装螺丝，前
后移动进行调整。（大多数是移动到传送路侧）
6） 5）的子喔也时，变更了传感器的安装位置后，请重新调整光轴(从 1))。
（传感器位置移动后，旋钮调整量会变化，因此ＮＦ１２不能ＯＮ／ＯＦＦ的可能性有）
前护罩
NF12供料器
NF16N供料器
使传感器前后移动
（传送路侧）
投
受
