Rev 2.00 维修调整要领书 11-6 ① 传送路侧供料器浮动传感器调整程序 1 ） 转动投光侧的旋钮到 min 侧 （ 左侧 ） ，遮挡传感器 。 2 ） 慢慢地向 max 侧 （ 右侧 ） 转动旋钮，调整到受光侧的红灯，绿灯均亮灯的位置 。 3 ） 把 NF12 设置到供料器的左、中、右，开关前护罩，确认传感器是否 OFF。 图 11-8 调整送料器浮动传感器 图 11-9 调整送料器浮动传感器 ※ 打开前护罩， 传感器也不为 …
Rev 2.00
维修调整要领书
11-5
5） 进行旋钮调整（供料器浮动传感器）。
调整旋钮时，在传感器安装高度、Ｙ方向安装位置（传感器ＢＲ的长孔中心的传感器固定）、光轴调整
之后再进行调整。

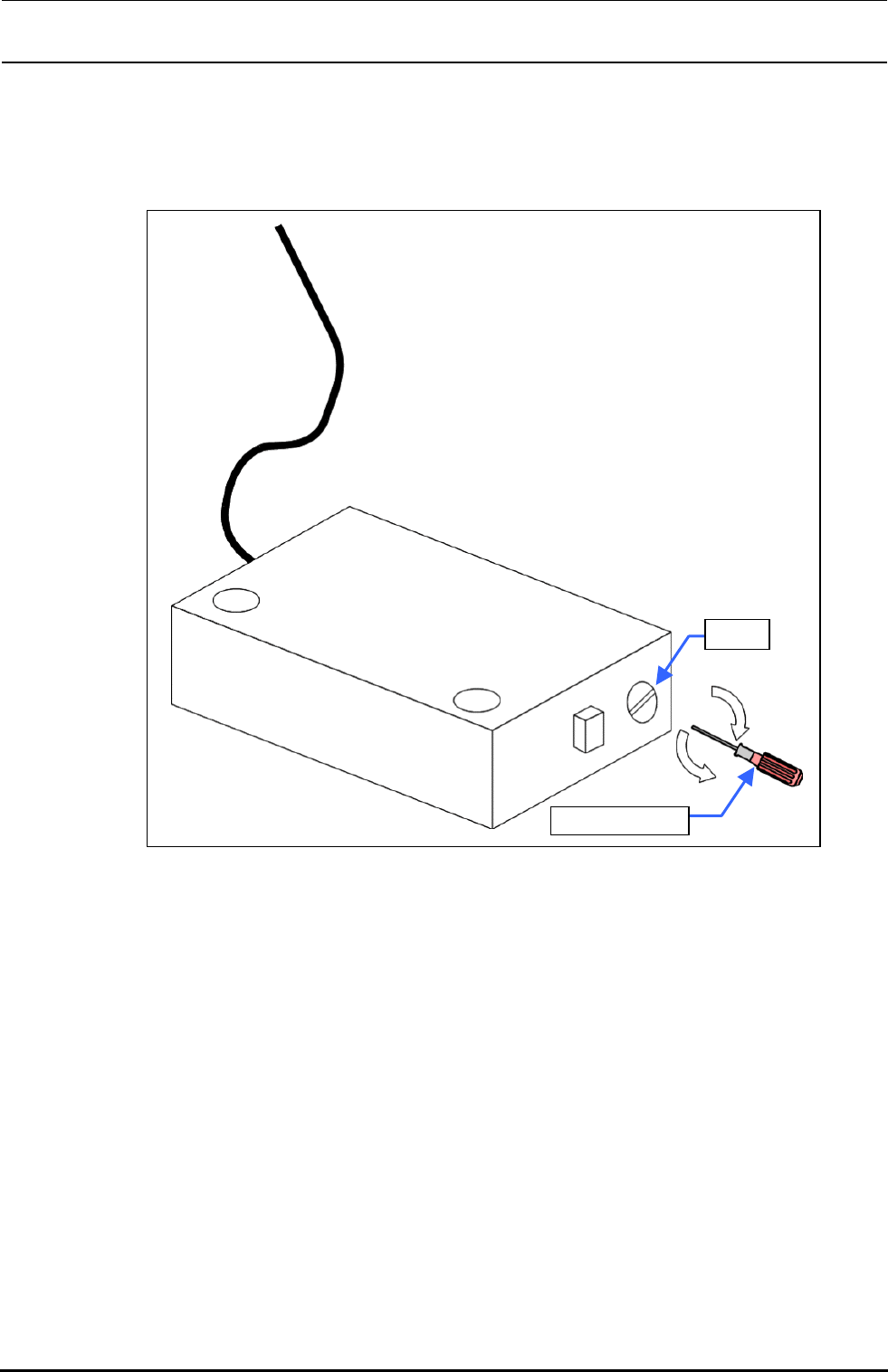

图 11-7 调整送料器浮动传感器的灵敏度
＜用于调整的东西＞
・ＮＦ１２（ＮＦ１６、ＮＦ２４也可）→无锁定型
・ＮＦ１６Ｎ（ＮＦ１２Ｎ、ＮＦ２４Ｎ也可）
※以上为传送路侧供料器浮动传感器调整用
・ＮＦ１６（ＮＦ１２、ＮＦ２４、ＮＦ１２Ｎ、ＮＦ１６Ｎ、ＮＦ２４Ｎ也可）
・ＮＦ３２供料器（ＮＦ３２３Ｓ、ＮＦ３２４Ｓ、ＮＦ３２ＦＳ 均可）
・散件供料器（ＢＦ１０、ＢＦ１１、ＢＦ１２均可）
※以上为机器外侧供料器浮动传感器调整用
・＋螺丝刀、－精密螺丝刀
旋钮
－精密螺丝刀
Rev 2.00
维修调整要领书
11-6
① 传送路侧供料器浮动传感器调整程序
1） 转动投光侧的旋钮到 min 侧（左侧），遮挡传感器。
2） 慢慢地向 max 侧（右侧）转动旋钮，调整到受光侧的红灯，绿灯均亮灯的位置。
3） 把 NF12 设置到供料器的左、中、右，开关前护罩，确认传感器是否 OFF。

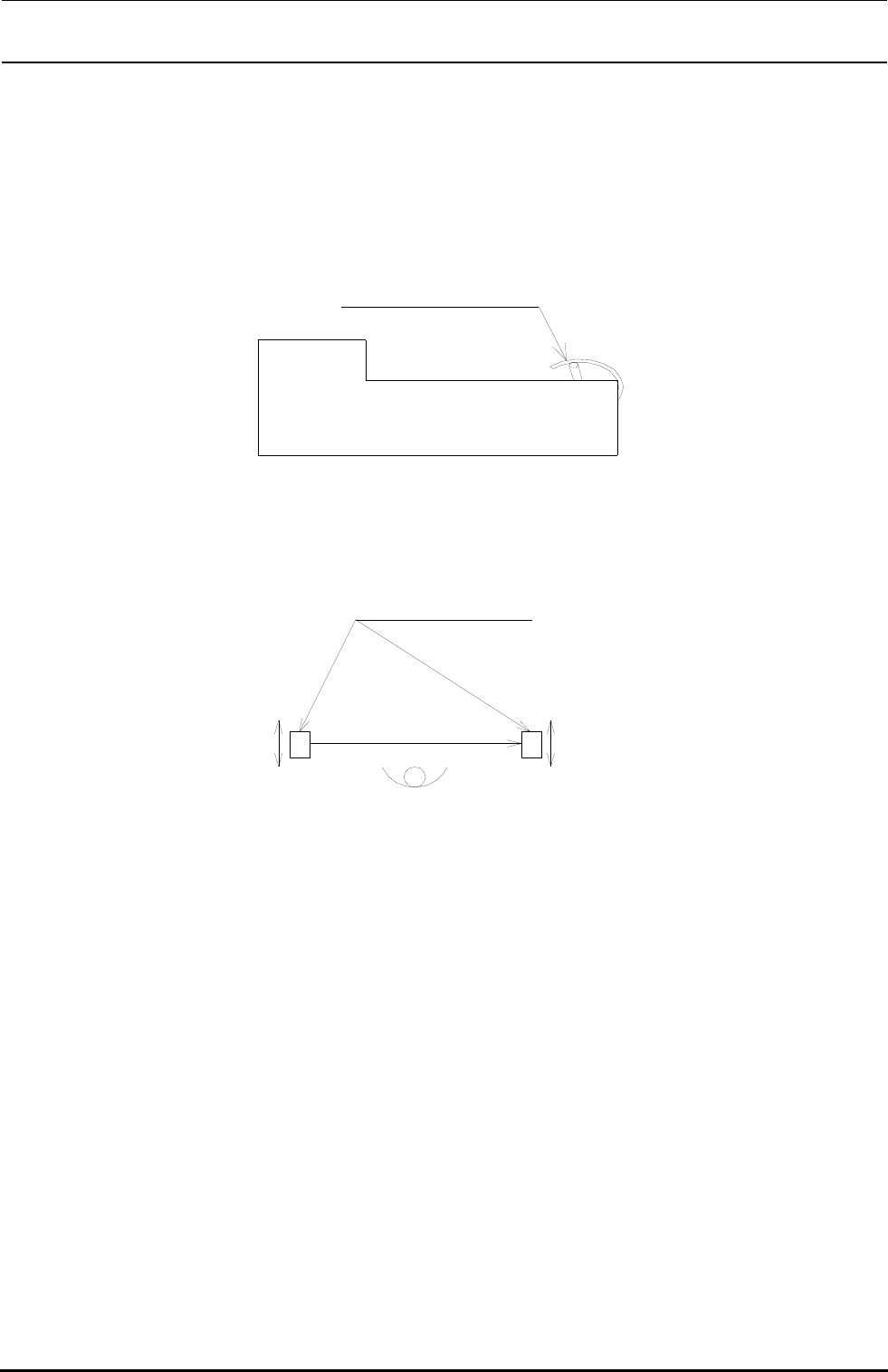

图 11-8 调整送料器浮动传感器
图 11-9 调整送料器浮动传感器
※ 打开前护罩，传感器也不为ＯＦＦ时，说明传感器安装位置的Ｙ方向偏斜。拧松传感器安装螺
丝，前后移动进行调整。
4） 3）的作业时，变更了传感器的安装位置后，请重新调整光轴(从 1))。
（传感器位置移动后，旋钮调整量会发生变化）
5） 与 3）同样调整 NF16N，确认传感器 OFF。
※ 打开前盖，传感器也不ＯＦＦ时，传感器安装位置的 Y 方向偏斜。拧松传感器安装螺丝，前
后移动进行调整。（大多数是移动到传送路侧）
6） 5）的子喔也时，变更了传感器的安装位置后，请重新调整光轴(从 1))。
（传感器位置移动后，旋钮调整量会变化，因此ＮＦ１２不能ＯＮ／ＯＦＦ的可能性有）
前护罩
NF12供料器
NF16N供料器
使传感器前后移动
（传送路侧）
投
受
Rev 2.00
维修调整要领书
11-7
② 机器外侧供料器浮动传感器的调整程序
1） 把投光侧的旋钮向 min 侧（左侧）转动，遮挡传感器。
2） 把旋钮慢慢向 max 侧（右侧）转动，调整到受光侧的红灯，绿灯均亮灯的位置。
3） 把散件供料器设置到供料器的左、中、右，确认传感器是否 OFF。
※ 传感器 ON（绿灯不正常亮灯）时，转动旋钮，让绿灯亮灯。
4） 把 NF32 供料器设置到与 3）同样的位置，用手打开顶盖 10mm 以内，确认传感器应 OFF。

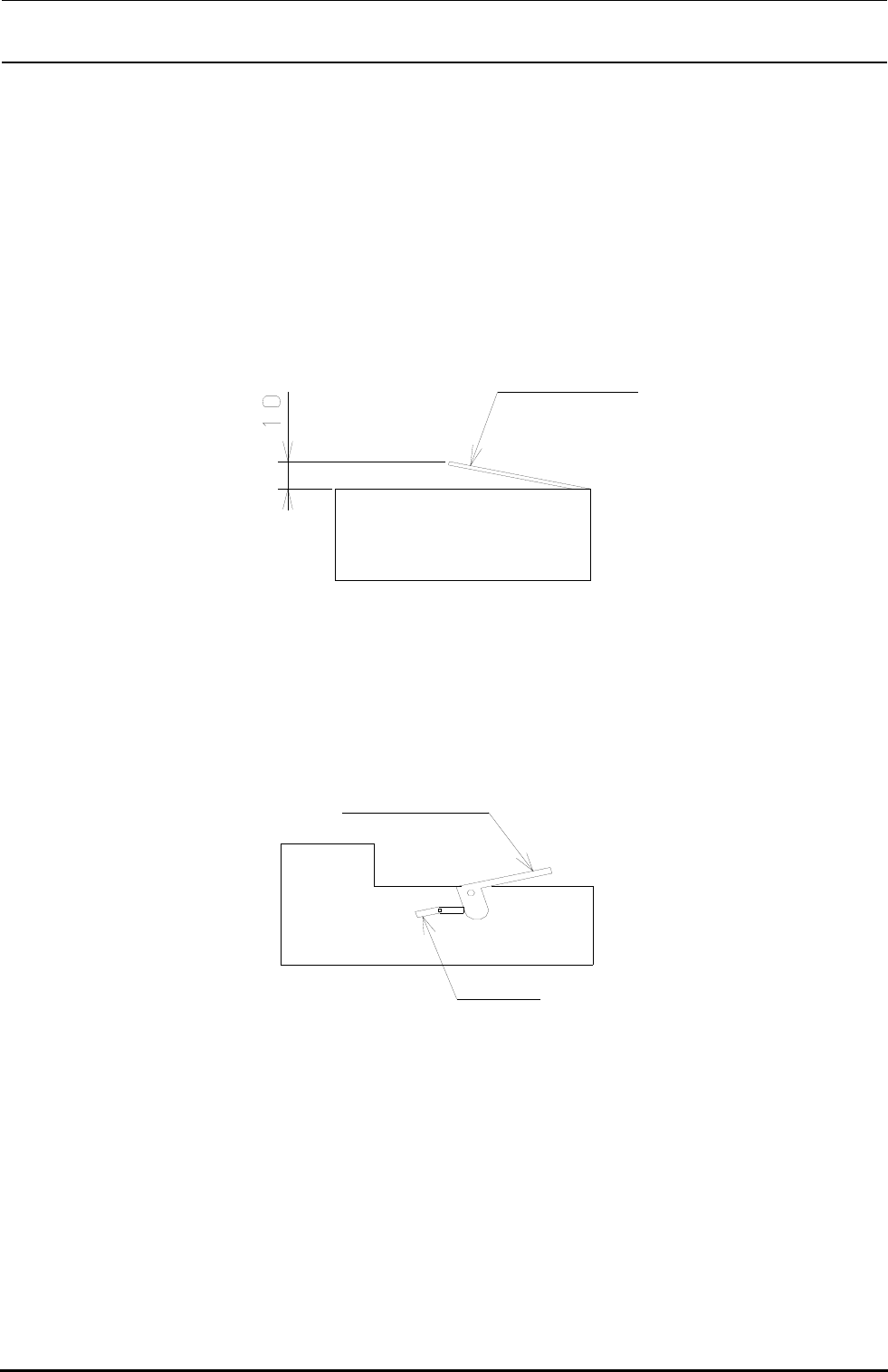

图 11-10 调整送料器浮动传感器
※ 3）的时候，如果旋钮转的过度，NF32 的护罩打开后传感器也不反应。
5） 把 NF16 供料器设置到与 3）同样的位置，用手打开顶盖 10mm 以内，确认传感器应 OFF。
图 11-11 调整送料器浮动传感器
※传感器不 OFF 时，请前后移动传感器的安装位置 S，重新从 1）调整光轴。
用手向上抬
NF32供料器
顶盖
杆
NF16N供料器
