Rev 2.00 维修调整要领书 11-7 ② 机器外侧供料器浮动传感器的调整程序 1 ） 把投光侧的旋钮向 min 侧（左侧）转动，遮挡传感器。 2 ） 把旋钮慢慢向 max 侧（右侧）转动，调整到受光侧的红灯，绿灯均亮灯的位置。 3 ） 把散件供料器设置到供料器的左、中、右，确认传感器是否 OFF 。 ※ 传感器 ON （绿灯不正常亮灯）时，转动旋钮，让绿灯亮灯。 4 ） 把 NF32 供料器设置到与 3 ）同样的位置，用手打开顶盖…
Rev 2.00
维修调整要领书
11-6
① 传送路侧供料器浮动传感器调整程序
1） 转动投光侧的旋钮到 min 侧（左侧），遮挡传感器。
2） 慢慢地向 max 侧（右侧）转动旋钮，调整到受光侧的红灯，绿灯均亮灯的位置。
3） 把 NF12 设置到供料器的左、中、右，开关前护罩，确认传感器是否 OFF。
图 11-8 调整送料器浮动传感器
图 11-9 调整送料器浮动传感器
※ 打开前护罩，传感器也不为ＯＦＦ时，说明传感器安装位置的Ｙ方向偏斜。拧松传感器安装螺
丝，前后移动进行调整。
4） 3）的作业时，变更了传感器的安装位置后，请重新调整光轴(从 1))。
（传感器位置移动后，旋钮调整量会发生变化）
5） 与 3）同样调整 NF16N，确认传感器 OFF。
※ 打开前盖，传感器也不ＯＦＦ时，传感器安装位置的 Y 方向偏斜。拧松传感器安装螺丝，前
后移动进行调整。（大多数是移动到传送路侧）
6） 5）的子喔也时，变更了传感器的安装位置后，请重新调整光轴(从 1))。
（传感器位置移动后，旋钮调整量会变化，因此ＮＦ１２不能ＯＮ／ＯＦＦ的可能性有）
前护罩
NF12供料器
NF16N供料器
使传感器前后移动
（传送路侧）
投
受
Rev 2.00
维修调整要领书
11-7
② 机器外侧供料器浮动传感器的调整程序
1） 把投光侧的旋钮向 min 侧（左侧）转动，遮挡传感器。
2） 把旋钮慢慢向 max 侧（右侧）转动，调整到受光侧的红灯，绿灯均亮灯的位置。
3） 把散件供料器设置到供料器的左、中、右，确认传感器是否 OFF。
※ 传感器 ON（绿灯不正常亮灯）时，转动旋钮，让绿灯亮灯。
4） 把 NF32 供料器设置到与 3）同样的位置，用手打开顶盖 10mm 以内，确认传感器应 OFF。
图 11-10 调整送料器浮动传感器
※ 3）的时候，如果旋钮转的过度，NF32 的护罩打开后传感器也不反应。
5） 把 NF16 供料器设置到与 3）同样的位置，用手打开顶盖 10mm 以内，确认传感器应 OFF。
图 11-11 调整送料器浮动传感器
※传感器不 OFF 时，请前后移动传感器的安装位置 S，重新从 1）调整光轴。
用手向上抬
NF32供料器
顶盖
杆
NF16N供料器
Rev 2.00
维修调整要领书
12-1
危险
为了防止突然的起动造成事故，请关掉电源之后再进行操作。
12 其它机器

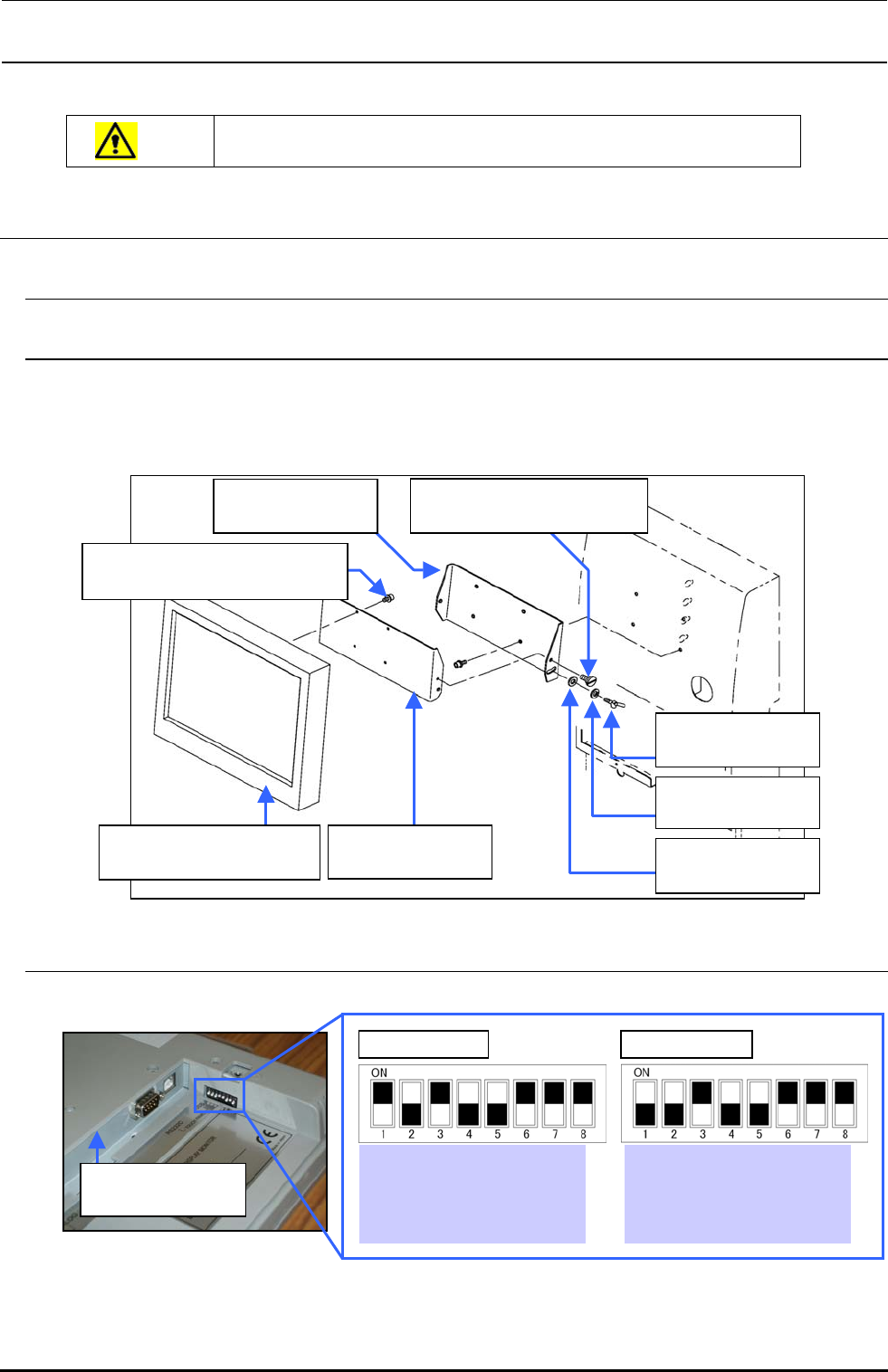

12-1． ＬＣＤ监视器的更换
12-1-1． LCD监视器的更换
1） 卸下④平螺丝和⑤⑥⑦蝶形螺丝等，从③ＬＣＤ支架Ｒ卸下②ＬＣＤ支架Ｆ。
2） 卸下⑧螺丝 Cap，从①ＬＣＤ监视器卸下②ＬＣＤ支架Ｆ。
3） 安装时，请按照相反的程序进行安装。
图 12-1-1-1 LCD 监视器
12-1-1-1. DIP-SW的设定
1）设定如下所示。
图 12-1-1-1-1 LCD 监视器的 DIP-SW
①40048005
15INCH LCD模块
②40047170
LCD支架Ｆ
④SD0640246SP
平头螺丝 D=6.35 H=2.4
⑧SL6041092TN
带垫片内六角螺栓 M4×10
⑤WP0641601SC
平垫片 M6
⑥WS0610002KN
弹簧垫 M6
⑦16187007
蝶形螺丝
③40047171
LCD支架Ｒ
40048005
15INCH LCD模块
【前侧LCD】 【后侧LCD】
SW1：ON
SW2：OFF
SW3：ON
SW4：OFF
SW5：OFF
SW6：ON
SW7：ON
SW8：ON
SW1：OFF
SW2：OFF
SW3：ON
SW4：OFF
SW5：OFF
SW6：ON
SW7：ON
SW8：ON
