Vakuum Tooling AMKOR X4 OS Applikation - 第11页
SOKO 1 Nachrüstanleitung Vakuum-Tooling AMKOR (00188501-01) SIPLACE X4 / OS-Applikation Ausgabe 03/2006 11 Um eine Crash-Situation des T ransports mit de m V akuum-T ooling zu vermeiden, muss die auto- matische Breiten v…
1 Nachrüstanleitung Vakuum-Tooling AMKOR (00188501-01) SIPLACE X4 / OS-Applikation SOKO
Ausgabe 03/2006
10
Stromlaufplan zur Verkabelung der Option 1
1
Abb. 1.10 - 2 Stromlaufplan Vakuum-Tooling (00166215-xx)
SOKO 1 Nachrüstanleitung Vakuum-Tooling AMKOR (00188501-01) SIPLACE X4 / OS-Applikation
Ausgabe 03/2006
11
Um eine Crash-Situation des Transports mit dem Vakuum-Tooling zu vermeiden, muss die auto-
matische Breitenverstellung durch SIPLACE Pro deaktiviert werden. 1

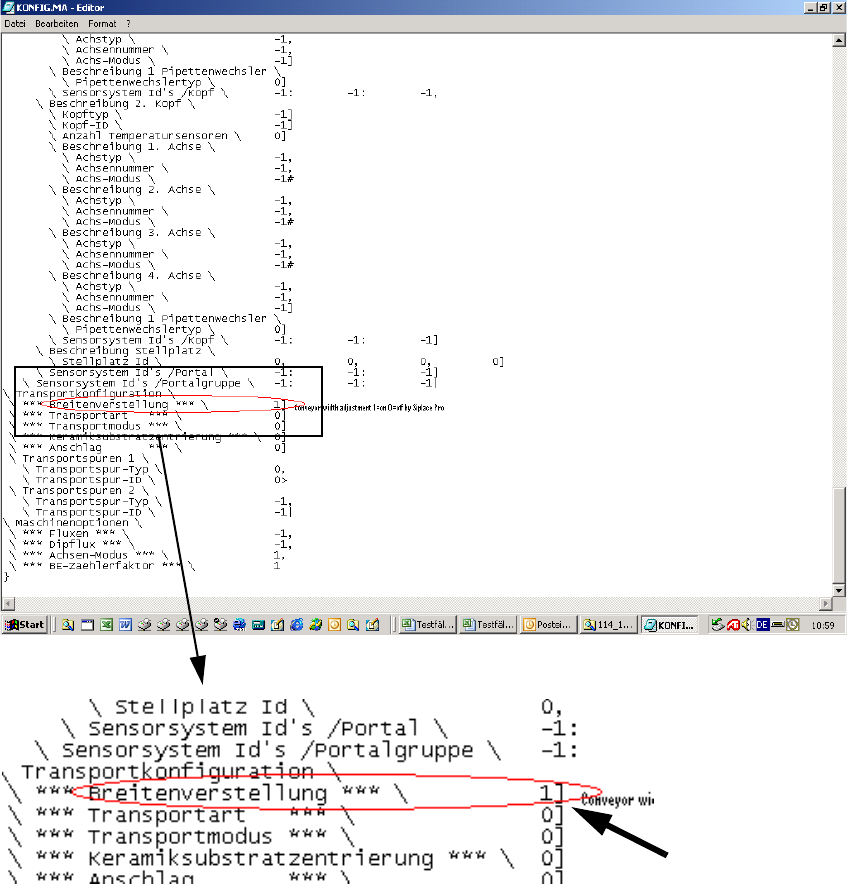

Ebenfalls muß eine Änderung der konfig.ma in der Maschinensoftware im Verzeichnis SRDaten/
SRCMA erfolgen: 1
1
1
1
1
1
Änderung von 1 auf 0
1 Nachrüstanleitung Vakuum-Tooling AMKOR (00188501-01) SIPLACE X4 / OS-Applikation SOKO
Ausgabe 03/2006
12
1.6 Transport-Firmware
1.6.1 Hyperterminal
Aktivieren des Programms "Vakuum-Tooling mit zwei Vakuumsensoren". 1
Über einen externen Rechner muss man sich mit dem Schnittstellen-Kabel (RS 232) auf die
Transportsteuerung via Hyperterminal verbinden. 1
1

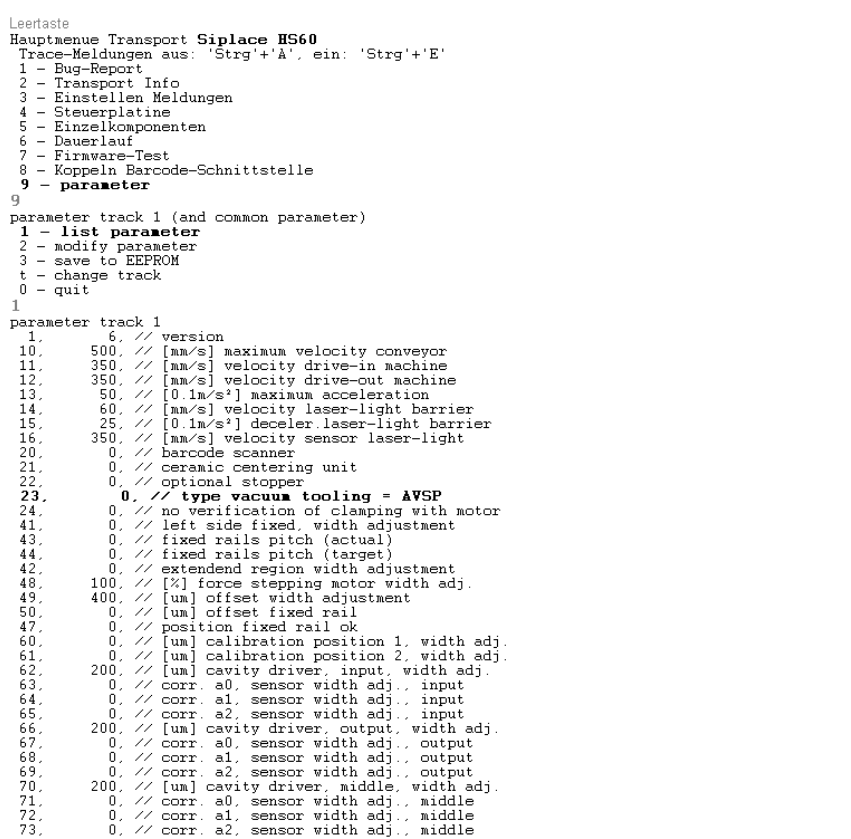

: Rufen Sie das Hyperterminal auf und wählen Sie die Parameter wie folgt:
1
