SOKO 1 Nachrüstanleitung Vakuum-Tooling AMKOR (00188501-01) SIPLACE X4 / OS-Applikation Ausgabe 03/2006 17 1.8.1 Druckluf tversorgung Ein direkter Anschlus s an die Pneumatikeinhe it der X4 ist nicht möglich, da dies den…
1 Nachrüstanleitung Vakuum-Tooling AMKOR (00188501-01) SIPLACE X4 / OS-Applikation SOKO
Ausgabe 03/2006
16
1.8 Pneumatik
1
Abb. 1.10 - 1 Pneumatikplan
SOKO 1 Nachrüstanleitung Vakuum-Tooling AMKOR (00188501-01) SIPLACE X4 / OS-Applikation
Ausgabe 03/2006
17
1.8.1 Druckluftversorgung
Ein direkter Anschluss an die Pneumatikeinheit der X4 ist nicht möglich, da dies den spezifizierten
Luftverbrauch übersteigen würde. Daher muss im Zuführbereich 3 eine zusätzliche Wartungsein-
heit installiert werden. Vom Kunden muss eine zusätzlich Druckluftleitung zur Verfügung gestellt
werden. 1
Die Wartungseinheit wird mittels Montageplatte im Zuführbereich 3 montiert. 1
1
1
1
1
1
1
1

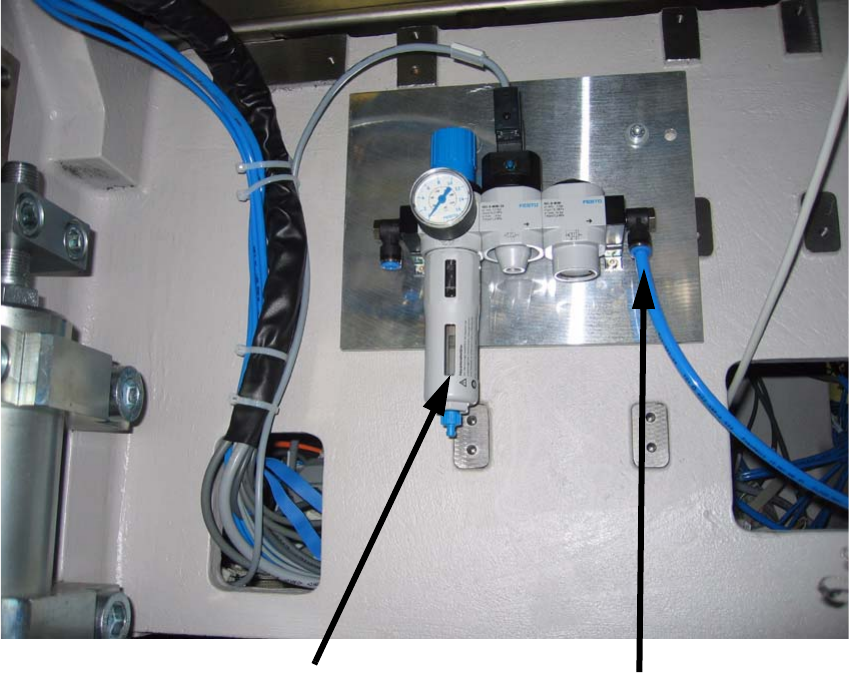

Zusätzliche Wartungseinheit
in Zuführbereich 3
Zusätzlicher externer
Luftanschluss
1 Nachrüstanleitung Vakuum-Tooling AMKOR (00188501-01) SIPLACE X4 / OS-Applikation SOKO
Ausgabe 03/2006
18
Elektrischer Anschluss der Wartungseinheit 1
1
Abb. 1.11 - 2 Verkabelung Wartungseinheit
1
