1 Nachrüstanleitung Vakuum-Tooling AMKOR ( 001885 01-01) SIPLACE X4 / OS-Applikation SOKO Ausgabe 03/2006 8 1 Abb. 1.10 - 1 Umsetzplatine 1 1 1
SOKO 1 Nachrüstanleitung Vakuum-Tooling AMKOR (00188501-01) SIPLACE X4 / OS-Applikation
Ausgabe 03/2006
7
1.5 Funktionsprizip mit Stromlaufplänen
Sind die Stecker X34 (BB 1), X35 (BB 2) auf der Umsetzplatine (00359425-xx) gesteckt, so ist die
Option aktiviert und die Signalleitungen können entsprechend ausgewertet werden. 1
1
Abb. 1.5.1 Umsetzplatine X4 (Art. Nr. 00359425-xx)
1
1 Nachrüstanleitung Vakuum-Tooling AMKOR (00188501-01) SIPLACE X4 / OS-Applikation SOKO
Ausgabe 03/2006
8
1

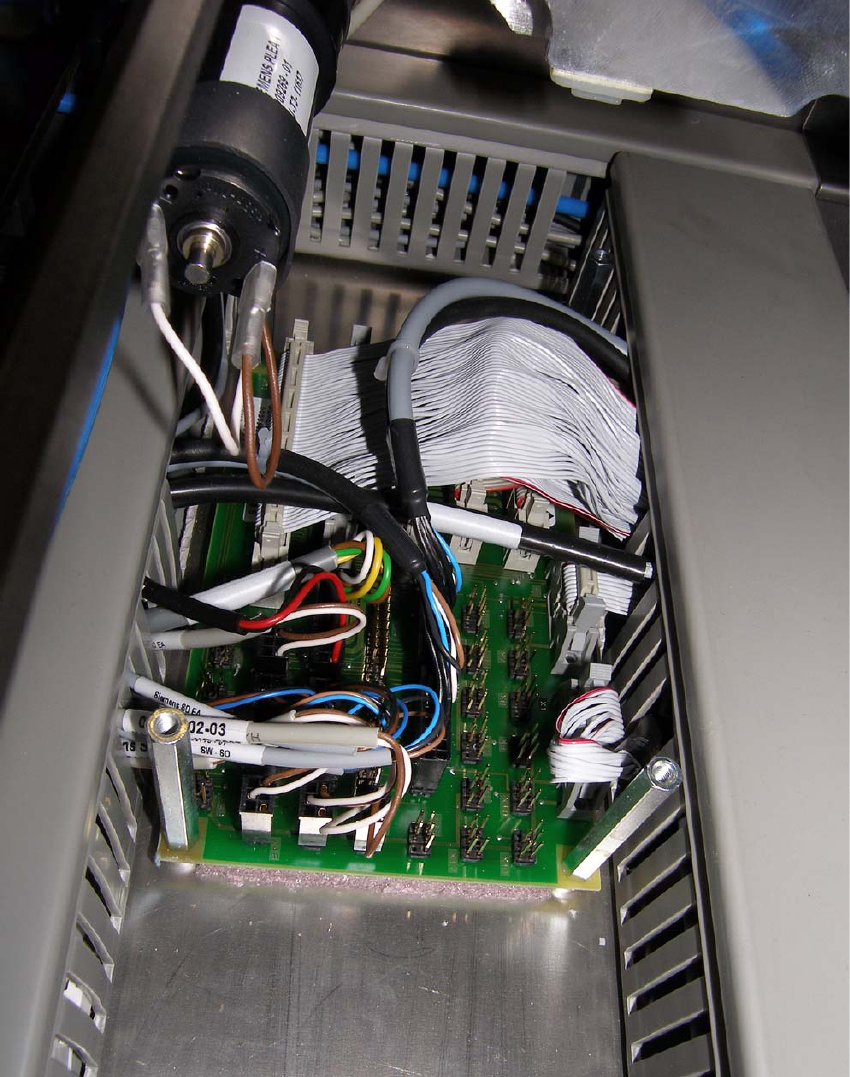

Abb. 1.10 - 1 Umsetzplatine
1
1
1
SOKO 1 Nachrüstanleitung Vakuum-Tooling AMKOR (00188501-01) SIPLACE X4 / OS-Applikation
Ausgabe 03/2006
9

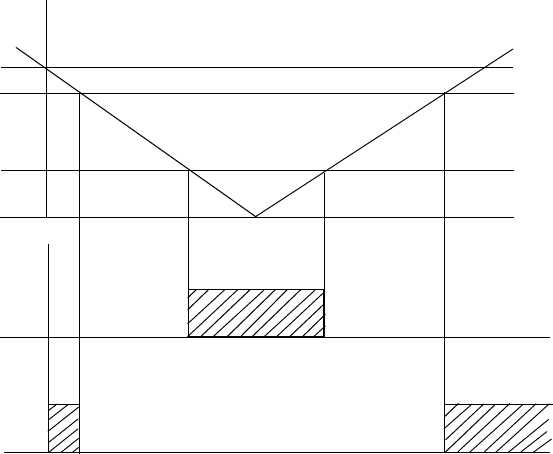

Funktionsprinzip des Vakuumschalters: 1
1
1
Programmierung siehe 1.6.3. 1
Wird der Vakuumschwellwert nicht erreicht so kann der Bestückprozess nicht gestartet werden.1
Nach Beendigung des Bestückvorgangs muss das Vakuum bis zum eingestellten Schwellwert
(150mbar) abgebaut sein, damit der Hubtisch nach unten verfahren kann. 1
Die Abfrage des Vakuum-Schwellwerts erfolgt nur unmittelbar nach Hochfahren des Hubtisches.1
Ein Vakuumabfall während des Bestückens kann nicht detektiert werden. 1
1
1
1
1
1
1
1
1
1
0 bar
- 1 bar
A 2
H 1
Ausgang 1
Ausgang 2
- 150 mbar
- 600 mbar
wenn 1==>
Signal, daß mit dem
Bestücken begonnen
werden kann
wenn 1==>
Signal, daß Hubtisch
abgesenkt werden kan
n
