操作手册Ⅰ Rev00 1 装置概要 1-1 本装置概要 本装置，是用于焊接印刷电路板、或在涂布粘胶剂的电子电路基板上贴装电子元件的装置。 贴片头从元件供应装置（带式送料器等）吸取 元件，求出元件的中心后，将元件贴装到经过 编程的基板上的贴片坐标上。 ③ 在基板上 贴装元件 ② 识别元件中心及移动贴 装位置 ① 吸取元件 1 1-
操作手册Ⅰ Rev00

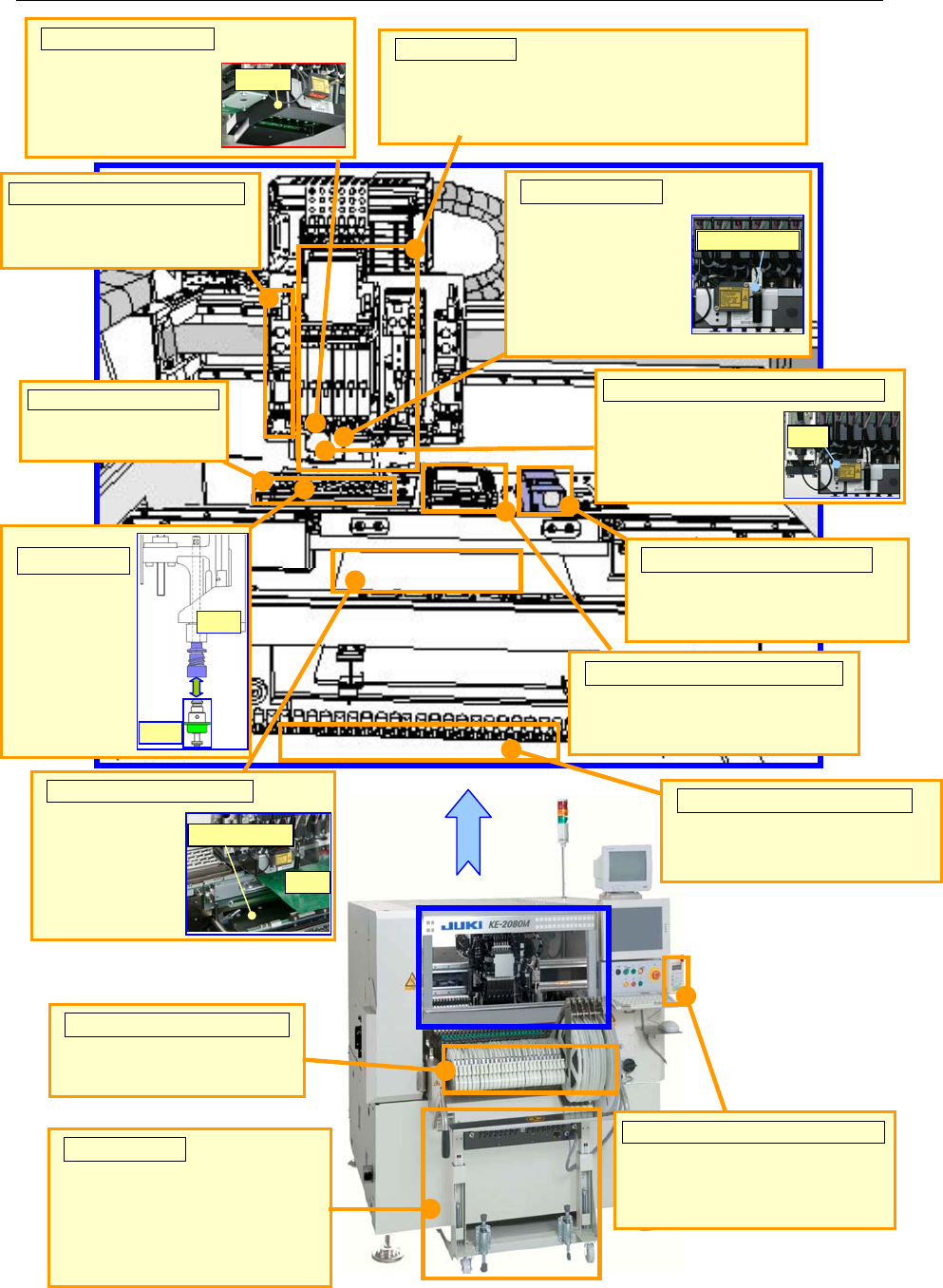

用语集
贴片头（Head）
吸取元件、确定中心、进行贴片。「LNC60 贴片头」有
6 个贴片头，「IC 贴片头」（只限于 KE-2080）有 1 个
贴片头。
ATC（AutoToolChanger）
V
CS（
V
isionCenteringSystem）
OCC（OffsetCorrectionCamera）
用于确认基板上的标记、对准贴
片坐标位置的摄像机。
共面性检查（Coplanarity）
吸嘴（Nozzle）
贴片
吸嘴
LNC60（激光单元）
为求取元件中心(定
中心)的激光功能。
(可以同时确定 6 个元
件的中心)
LNC60
供料器台架（FeederBank）
带式送料器（TapeFeeder）
统一更换台车
HOD（HandheldOperatingDevice）
坏板标记识别器
坏版标记识别器
对破裂基板，可用此传
感器识别出不良基板
（电路）的标记（坏版
标记）。避免在有坏版标
记的电路上进行贴片。
（选项）
用于求出带引脚或球的元件中
心的摄像机。
安装在贴片
头（ LNC60 或
IC）端部吸取
元件用的单
元。
HMS（Height Measurement System）
HMS
主要用于测量基板或
元件高度的传感器
存放吸嘴的单元。
支撑台（SupportTable）
支撑台
基板
支撑基板用的台
子。使用支撑销可
以提高稳定性。
用于检测带引脚元件有无引脚悬
浮（不良品）用的传感器。（选项）
供给芯片等基板贴装用元
件的元件供给装置。
安装带式送料器等元件供
给装置的底盘。
在各单元（OCC 等）需要对准基板
的贴片坐标位置（进行示教）等时
用此操作盘，
事先把带式送料器等元件供给
装置装配好，在进行新生产准备
工作时把整个台车套上就可，可
节省准备工作时间。
2S-
操作手册Ⅰ Rev00
1 装置概要
1-1 本装置概要

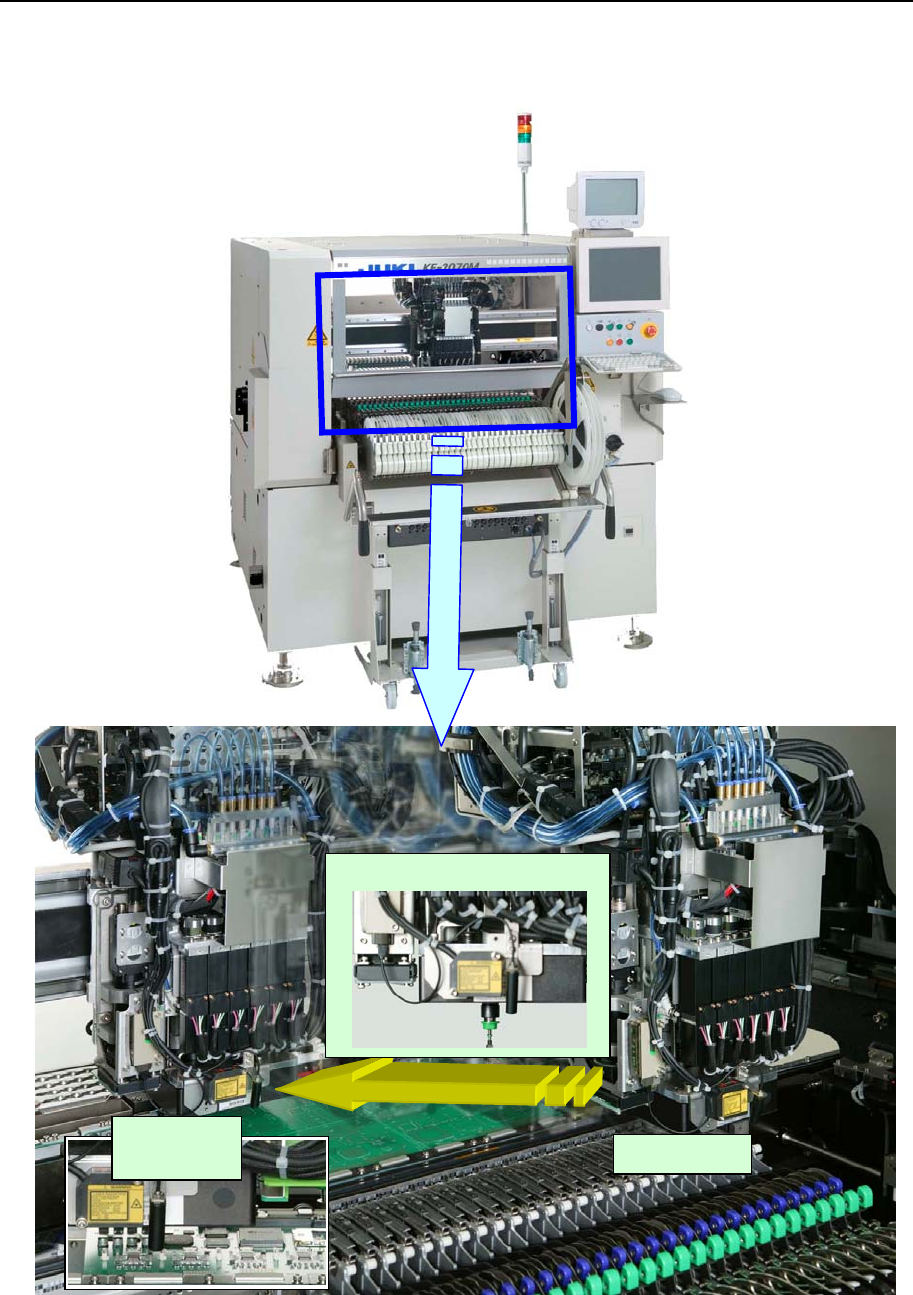

本装置，是用于焊接印刷电路板、或在涂布粘胶剂的电子电路基板上贴装电子元件的装置。
贴片头从元件供应装置（带式送料器等）吸取元件，求出元件的中心后，将元件贴装到经过
编程的基板上的贴片坐标上。
③在基板上
贴装元件
②识别元件中心及移动贴装位置
①吸取元件
11-
操作手册Ⅰ Rev00
1-2 本装置的构成
① 监视器 示教用的监视器。可显示摄像机拍
摄到的图像。
②
LCD
液晶显示器。可显示各种操作画面。
③ 操作面板 集中了各种装置的操作按钮。(请参
见下列“操作面板”)
④ 安全盖 在生产中打开安全盖时，装置会立
刻停止运转、或移动到目标位置后
停止。在打开安全盖的状态下操作
时，装置进入低速运转。
⑤
・
键盘
・
鼠标器
用于操作 LCD 上显示的各种画面。
与电脑操作类似。
⑥ 主开关 投入·切断装置的电源。
⑦
HOD
对准摄像机拍摄的图像位置进行示
教。
✡ 操作面板 ✡
<前面的操作面板>
<后面的操作面板>
号
码
开关 英文名称 中文名称 功 能
1
Keyboard
键盘
键盘，用于切换操作<前面>、<后面>。
（使用选项的背面操作单元时）
2
Feeder
送料器
用于切换送料器单元的有效／无效。
（使用选项的不间断生产功能时）
3
Online
联机
用于装置与 HLC 联机时。
亮灯时为联机状态。
4
Start
开始 开始开关。用于执行生产动作等时。
5
Servo free
解除伺服
使伺服马达(X 轴、Y 轴、Z 轴、θ轴)进入 Motor Free 状态。
指示灯点亮时为 Motor Free 状态。再按一次后马达被励磁。
6
Origin
回原点 全轴返回原点。
7
Pause/Stop
暂停，停止 结束生产。按一次为暂停，再按一次为结束。
8
Single
cycle
单次循环
完成 1 块基板生产后按下即可结束生产。
再按一次为解除该模式。
9
Emergency
紧急停止
紧急停止开关。
用于装置出现异常动作或危及人体需要急刹车时。
向箭头方向旋转，即可恢复。
②LCD
③操作面板
⑤键盘·鼠标器
⑦HOD
⑥主开关
④安全盖
①监视器
21-
