操作手册Ⅰ Rev00

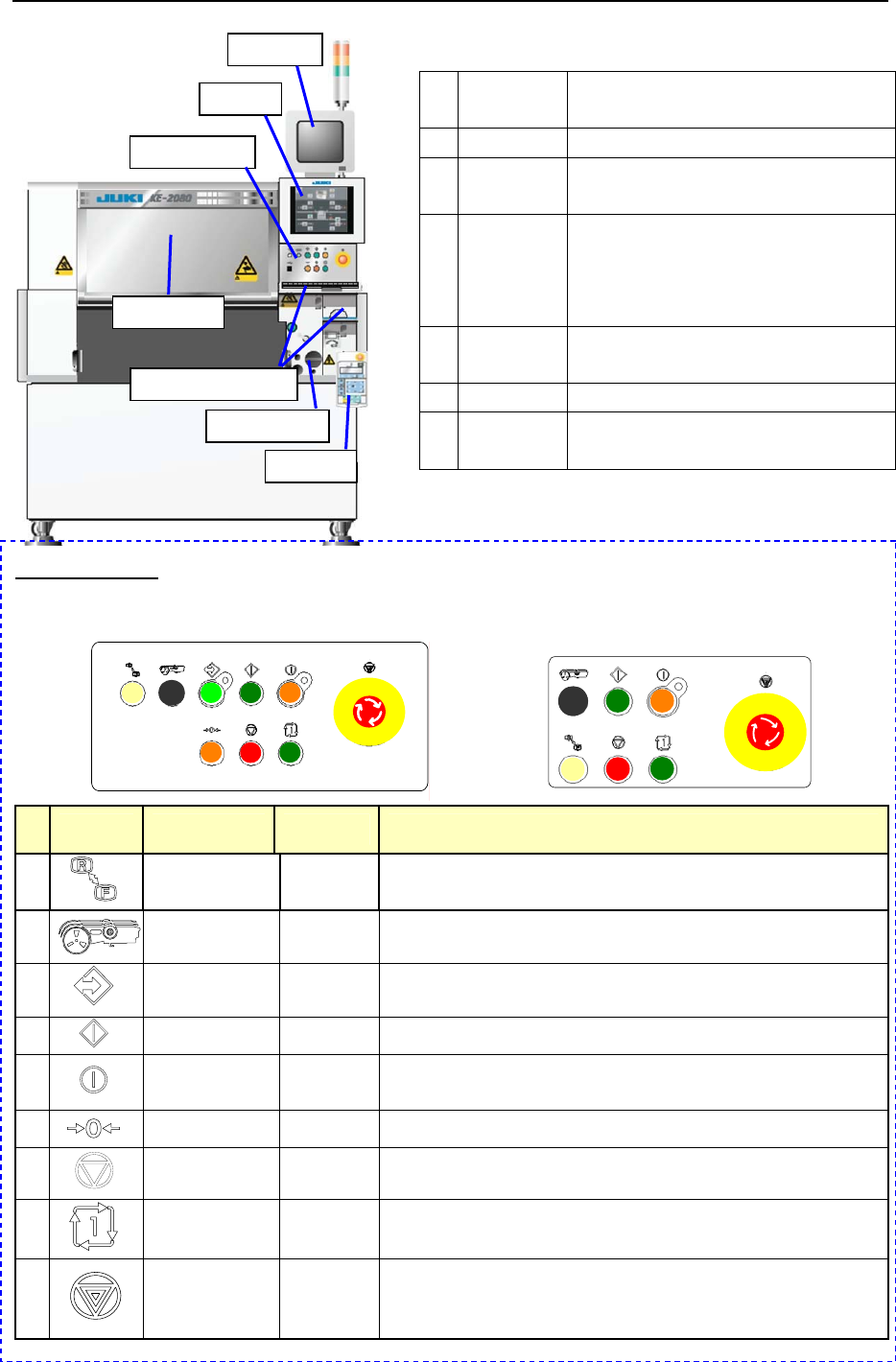

1-2 本装置的构成
① 监视器 示教用的监视器。可显示摄像机拍
摄到的图像。
②
LCD
液晶显示器。可显示各种操作画面。
③ 操作面板 集中了各种装置的操作按钮。(请参
见下列“操作面板”)
④ 安全盖 在生产中打开安全盖时，装置会立
刻停止运转、或移动到目标位置后
停止。在打开安全盖的状态下操作
时，装置进入低速运转。
⑤
・
键盘
・
鼠标器
用于操作 LCD 上显示的各种画面。
与电脑操作类似。
⑥ 主开关 投入·切断装置的电源。
⑦
HOD
对准摄像机拍摄的图像位置进行示
教。
✡ 操作面板 ✡
<前面的操作面板>
<后面的操作面板>
号
码
开关 英文名称 中文名称 功 能
1
Keyboard
键盘
键盘，用于切换操作<前面>、<后面>。
（使用选项的背面操作单元时）
2
Feeder
送料器
用于切换送料器单元的有效／无效。
（使用选项的不间断生产功能时）
3
Online
联机
用于装置与 HLC 联机时。
亮灯时为联机状态。
4
Start
开始 开始开关。用于执行生产动作等时。
5
Servo free
解除伺服
使伺服马达(X 轴、Y 轴、Z 轴、θ轴)进入 Motor Free 状态。
指示灯点亮时为 Motor Free 状态。再按一次后马达被励磁。
6
Origin
回原点 全轴返回原点。
7
Pause/Stop
暂停，停止 结束生产。按一次为暂停，再按一次为结束。
8
Single
cycle
单次循环
完成 1 块基板生产后按下即可结束生产。
再按一次为解除该模式。
9
Emergency
紧急停止
紧急停止开关。
用于装置出现异常动作或危及人体需要急刹车时。
向箭头方向旋转，即可恢复。
②LCD
③操作面板
⑤键盘·鼠标器
⑦HOD
⑥主开关
④安全盖
①监视器
21-
操作手册Ⅰ Rev00
2 操作程序

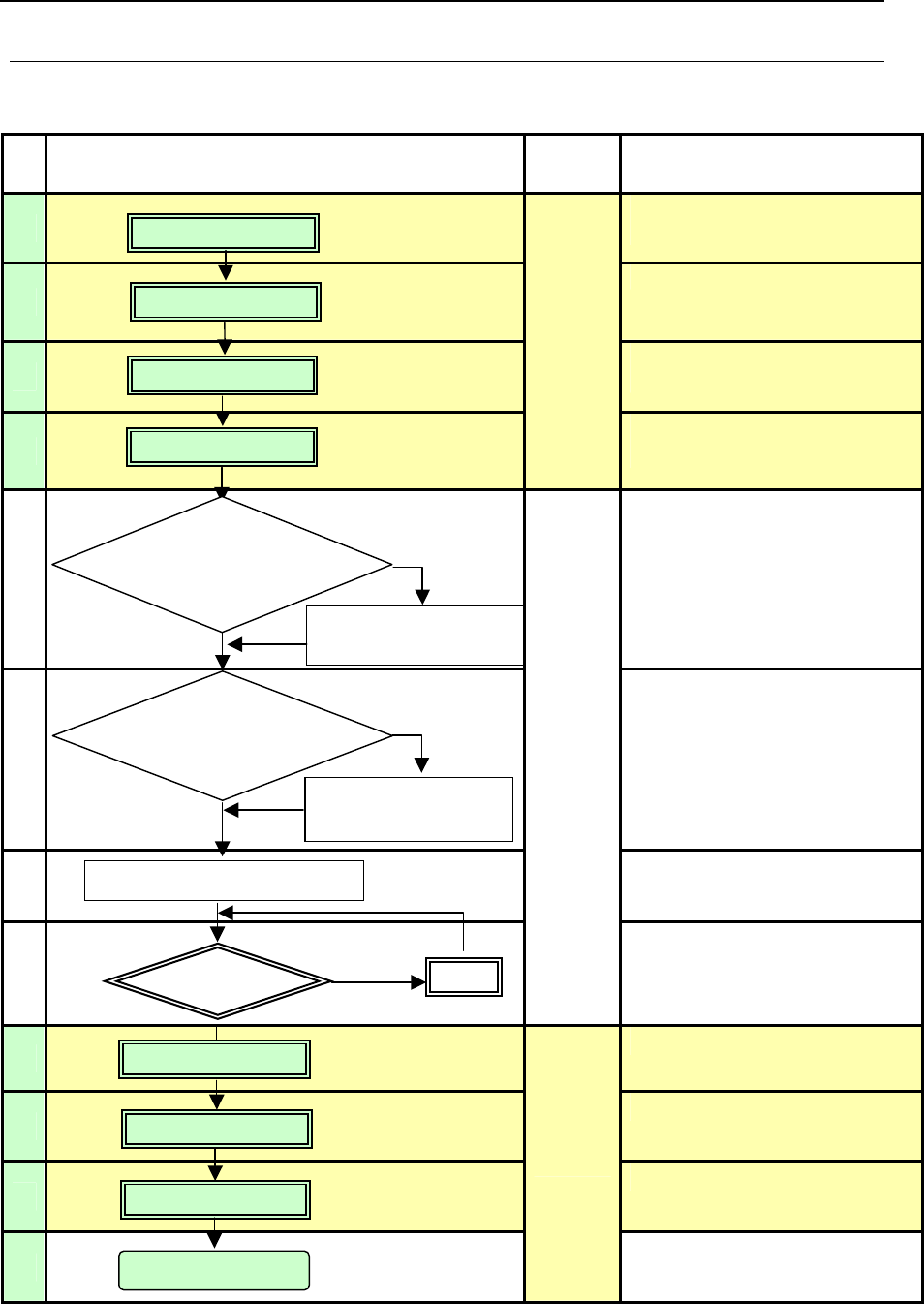

2-1 生产流程
从装置投入电源到结束的流程。
日常的生产作业请按 No1→No2→No3→No4→No9→No10→No11→No12 顺序进行。
No
流程图
作业人员
备 注
1
检查主气压（0.5Mpa）、确认 ATC
周围没有异物后，再接通电源。
2
实施前请检查装置内部有无异物。
3
放假后、或寒冷地区必须进行预热
（约 10 分钟）
4
操作员
更换生产基板时，必须按照基板尺
寸调整基板传送部。
5
因清扫吸嘴、改变基准销位置等，
机器的初始设置状态有变更时，必
须重新进行「机器设置」。(参见
『操作手册Ⅱ』“4-4 机器设置”)
6
参见『操作手册Ⅱ』“4-1 数据库”
7
8
程序员
管理者
发现贴片位置偏移、定心不准等贴
片不正常时，请在「编辑程序」中
进行修正。但部分元件数据可在
「生产」中进行修正。
9
10
11
12
操作员
参见『操作手册Ⅱ』“第 5 章 维护”
返回原点
机器
设置
在“机设置”中设置
变更部分
元件数据库
在“元件数据库”上
制作元件数据
检查贴片
贴片错误
无不正常
必要时
不需要
不需要
修正
制作、编辑生产程序
设置基板
预 热
接通电源
必要时
结束生产
关闭电源
日常检查
生产
12-
操作手册Ⅰ Rev00
2-2 操作概要

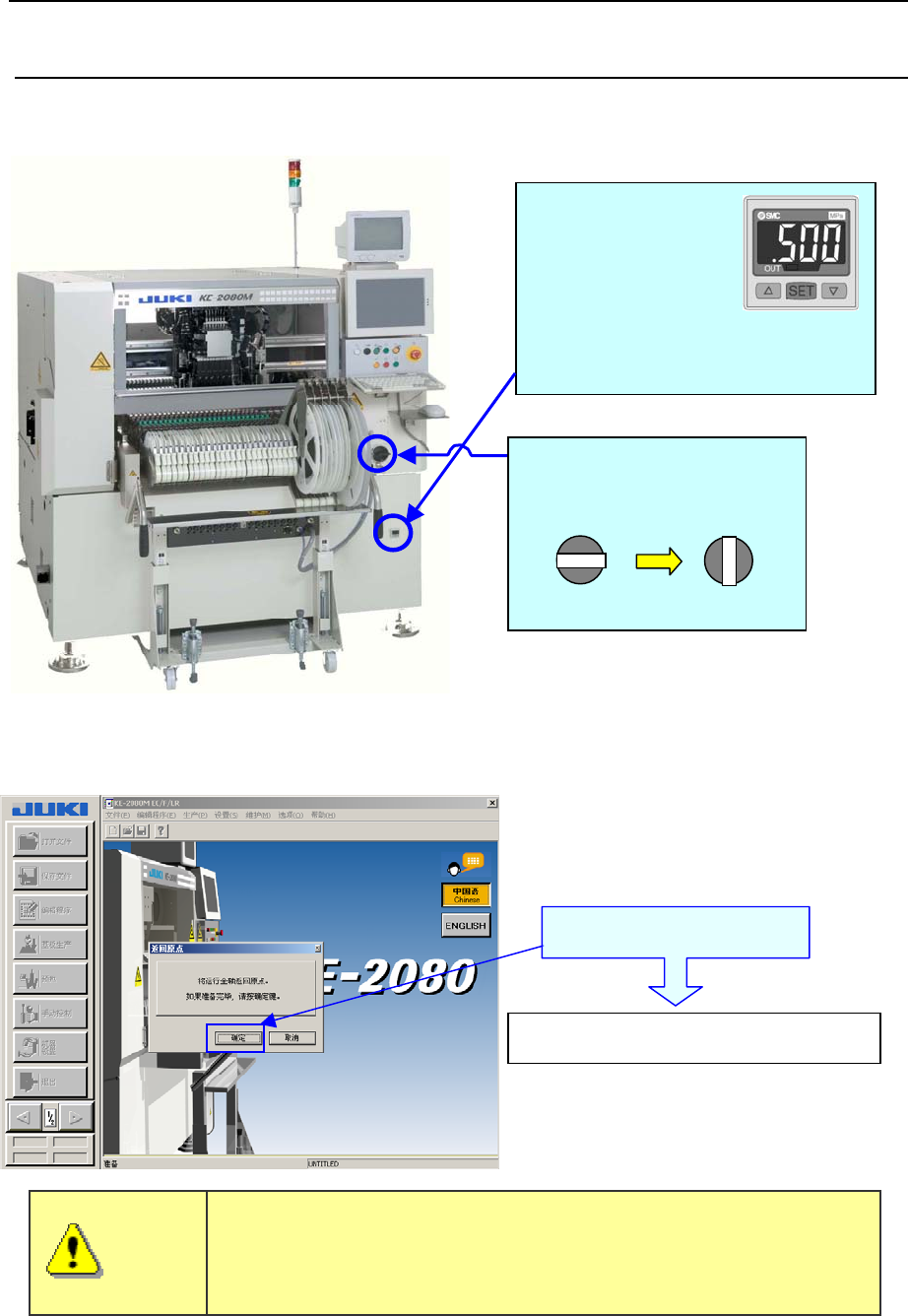

步骤 1 接通主机电源
① 请确认装置内部没有基板和工具等。
② 确认压力表后，向右扭转主开关。
③ Windows XP 和主机软件依次起动后，显示下列画面信息。
选择「OK」，则开始返回原点。
请把主开关向右扭转 90°
＜接通电源＞
＜切断电源＞
请检查压力表
＜压力正常＞
0.5Mpa±0.05
※。低于 0.4Mpa 时，请检查压力系
统。
全轴起动，开始返回原点。
请选择「确定」。
执行返回原点时装置即开始运行。为避免受伤，请绝对不要把手和头部
伸进装置内部。
此外，请在确认装置内没有扳子等会磕碰贴片头等物体后，再执行返回
原点。
警告
